Europæisk type præfabrikeret understation / ZGS kombineret transformer

Produktoversigt

ZGS12 American Type Pad-Mounted Transformer er et integreret udendørs præfabrikeret strømfordelingsudstyr uafhængigt udviklet af Mingtuo Electric. Den integrerer højspændingsbelastningskontakt, plug-in-sikringer med dobbelt følsomhed, olienedsænket transformer og lavspændingsudgående kabinet i én delt forseglet olietank, der vedtager fuldt forseglet og fuldt isoleret olienedsænket design.

Det understøtter både ringnetværk og terminal enkelt strømforsyningstilstande, der er almindeligt anvendt i byernes elnetrenovering, boligsamfund, kommercielle pladser, distribuerede solcellekraftværker, industriparker og midlertidige byggestrømforsyningsprojekter.

Kerneproduktfordele

Ultrakompakt integreret enkelttankstruktur

Alle højspændingsbeskyttelseskomponenter og transformatorhus deler en forseglet olietank. Det samlede volumen er kun 1/3~1/5 af den europæiske bokstransformatorstation med samme kapacitet, hvilket i høj grad reducerer jordbesættelsen og omkostningerne til civilt byggeri. Integreret enkeltboksdesign forenkler sø- og landtransport og placering af fundament på stedet.

Fuld isolering og berøringssikker høj sikkerhed

Indgående højspændingsledninger vedtager fuldt isolerede albuekabelstik; kabelfittings ydre overflade er nul elektrificering og berørbar for sikker drift. Dual-sensitivity plug-in sikring strømbegrænsende backup sikring realiserer dobbelt overstrøm og overbelastning beskyttelse, undgår udstyr udbrændthed. Trepunkts jordingsdesign eliminerer udsatte strømførende dele for at forhindre elektrisk stød.

Lav vedligeholdelse og lang levetid

Fuldt forseglet olietank isolerer isolerende olie fra luft og bremser olieældning for langsigtet vedligeholdelsesfri drift. Standard sikrings- og kabelterminaler tillader hurtig udskiftning af beskadigede komponenter uden kompleks adskillelse. Koldvalset stålkabinet med anti-korrosions udendørs elektrostatisk belægning tilpasser sig regn, støv, udendørsmiljøer med høj luftfugtighed.

Fleksibelt tilpasset lavspændingsrum

Understøtter ring-hovednetværk og terminal enkelt strømforsyning ledningsskemaer, realiserer problemfri strømskifte for at forbedre strømforsyningens pålidelighed. Lavspændingsrummet reserverer rigelige installationsskinner til MCCB, multifunktionsmålere, ATS automatisk overførselskontakt og reaktiv effektkompensationsmoduler, der kan tilpasses fuldt ud i henhold til brugerbelastningskrav.

Transformerkerne med lavt tab

Indbygget olie-nedsænket transformer vedtager step-lap silicium stålplade kerne, med lavt tab uden belastning, lav kørestøj og stærk kortslutning og overbelastning modstand. Det giver mulighed for langvarig overbelastningsdrift uden at forkorte levetiden, stabil til kontinuerlige industriscenarier med tung belastning.

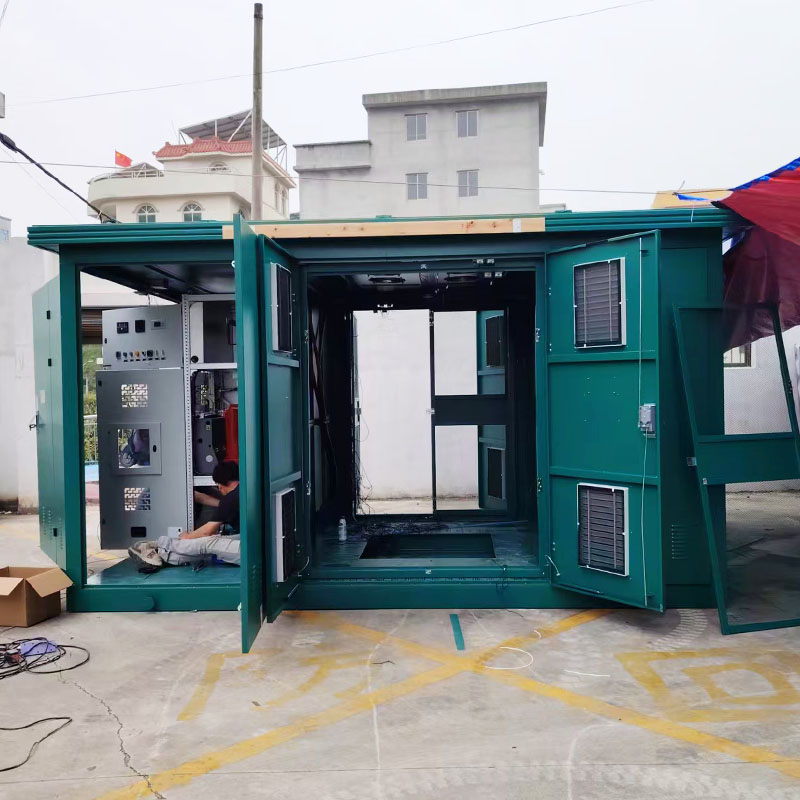

Indre struktur
Højspændingsrum (venstre side) Udstyret med belastningskontakt, stiksikring med dobbelt følsomhed, albuekabelforbindelser og lynafleder i olie. Alle højspændingsspændingsførende komponenter er nedsænket i transformatorisoleringsolie, fuldt forseglet og isoleret; reserverede betjeningsvinduer til udskiftning af sikringer og rutinemæssig inspektion.

Transformatorhovedtank (mellemkerneområde) Trefaset olienedsænket transformerkerne og vikling, delt olietank med højspændingskomponenter. Tresidet blotlagt radiatorstruktur for effektiv varmeafledning, udstyret med olieniveauindikator, overtryksventil og olieaftapningsventil for nem overvågning og vedligeholdelse.

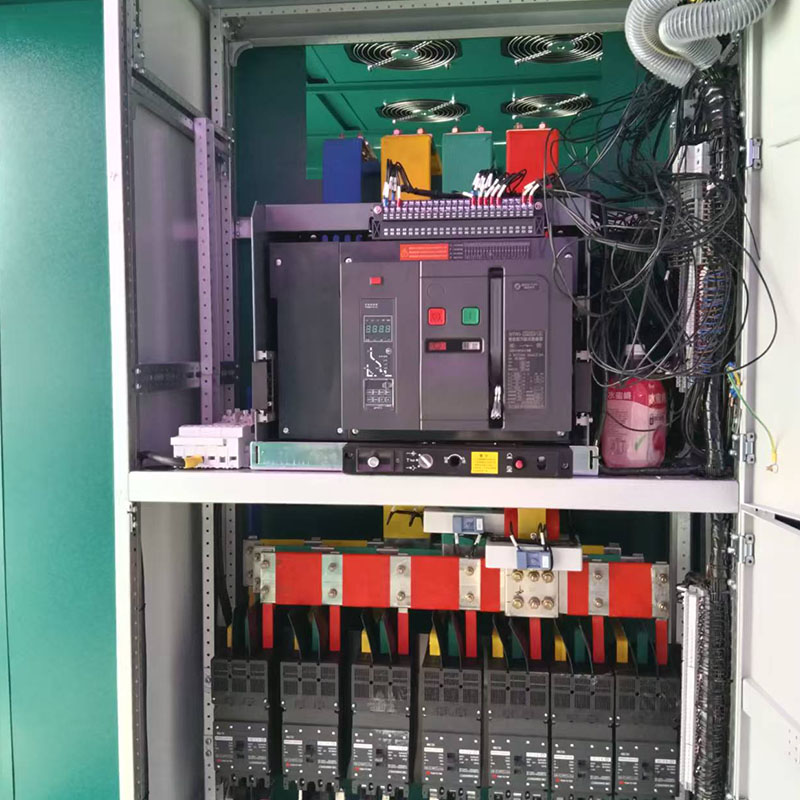

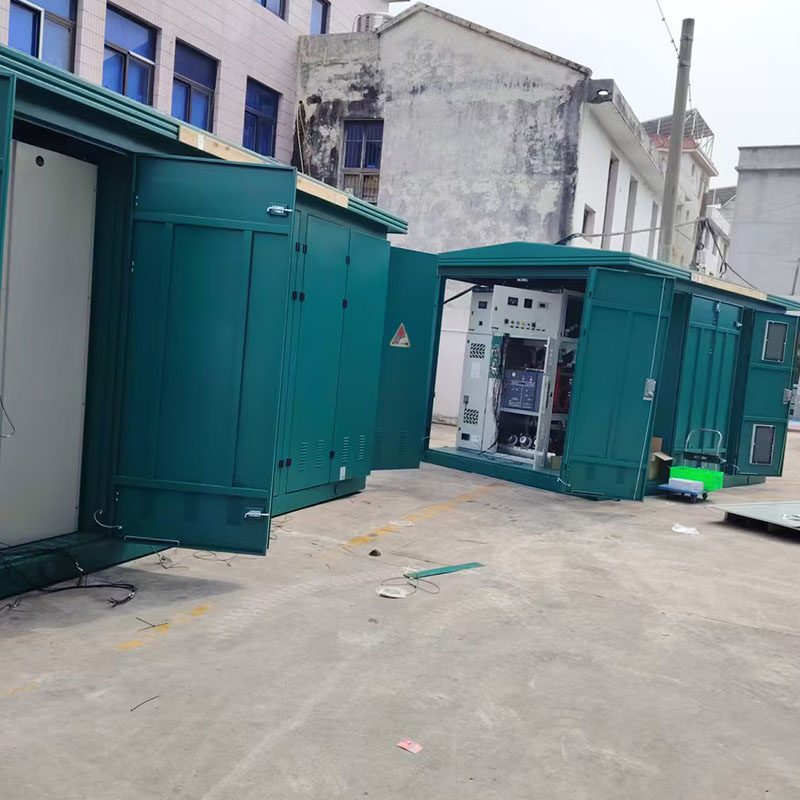

Lavspændingsudgående rum (højre side) Uafhængig stålskillevæg adskilt fra transformertanken. Reserverede monteringsskinner til afbrydere i formstøbt hus, multifunktionsmålere, klemrækker og reaktive effektkompensationsanordninger. RS485-kommunikation forbeholdt intelligent strømovervågningssystem docking.

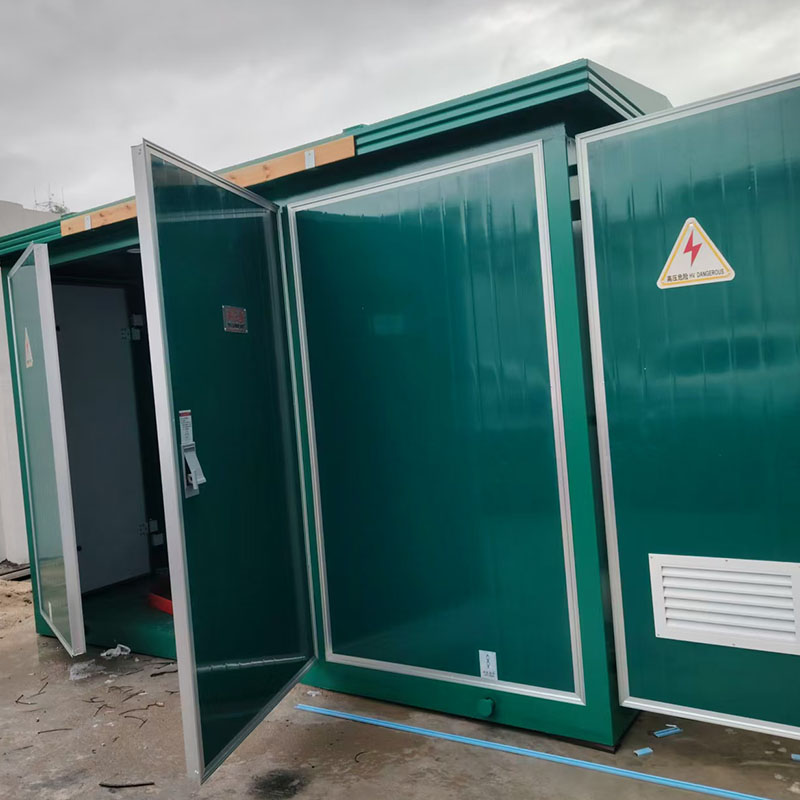

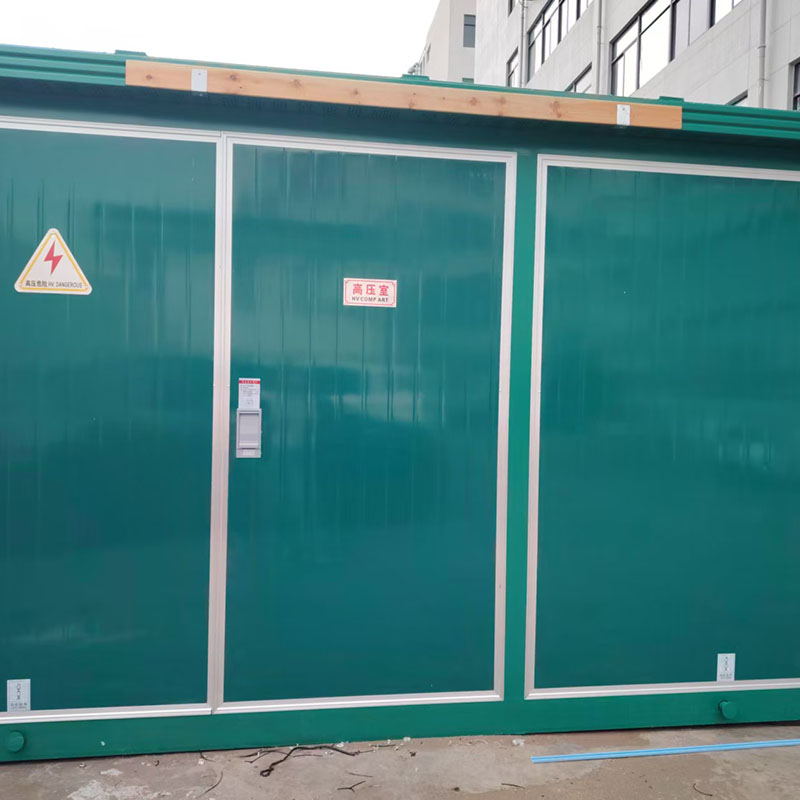

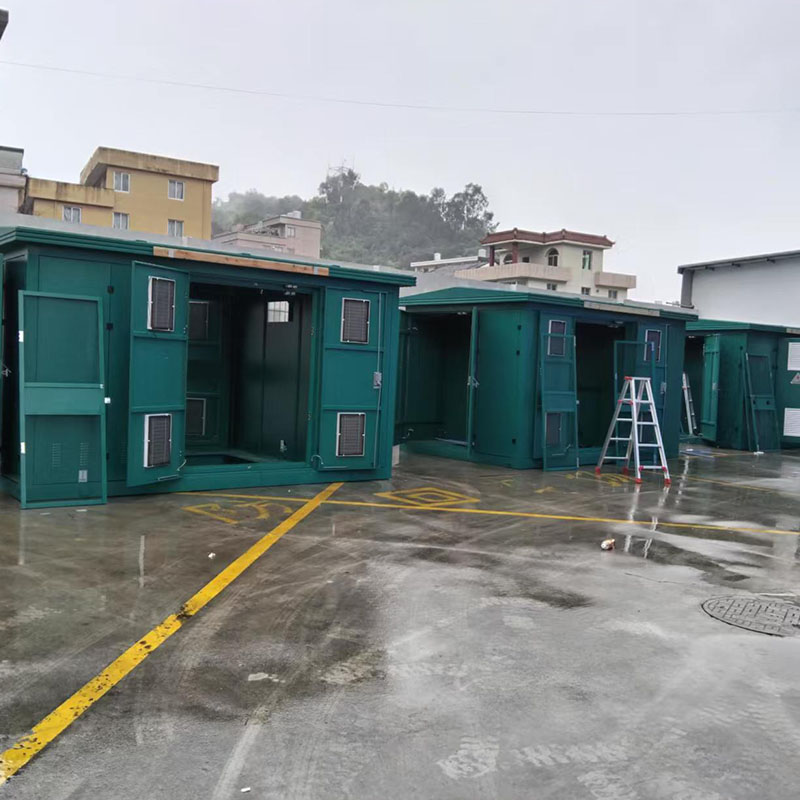

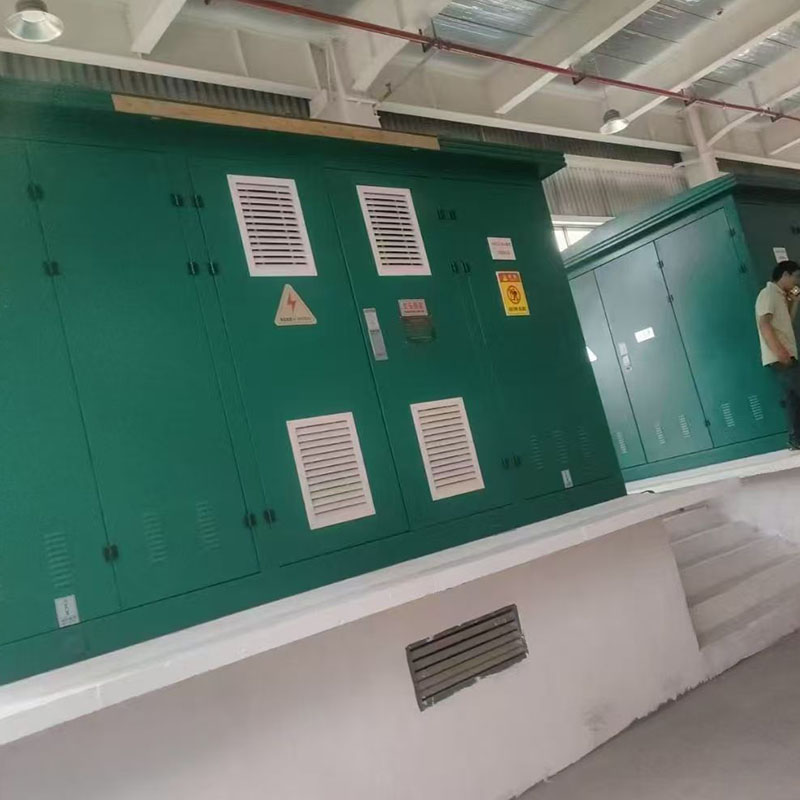

Eksternt kabinet Integreret koldvalset stålpladeskab i ét stykke med skrå top til afledning af regnvand. Antirust elektrostatisk udendørs sprøjtning, flere låsbare skabslåger til klassificeret vedligeholdelse af hvert rum.

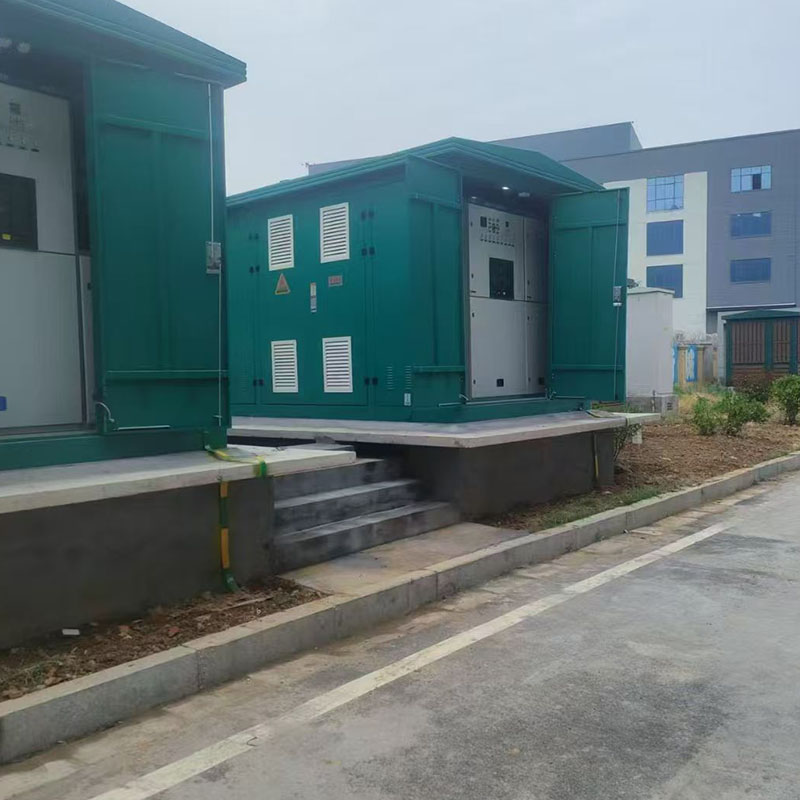

Applikationsscenarier

Renovering af byernes elnet, boligkvarterer, skoler, hospitaler og kommercielle indkøbscentre; Distribuerede fotovoltaiske kraftværker, vindmølleparker og energilagring, der understøtter strømdistribution; Industriel fabrik workshops, minedrift og park strømforsyning; Midlertidig byggestrømforsyning til motorveje, tunneler, jernbanetransit og kommunale projekter; Landdistrikternes eldistributionsnetværk og gadebelysning centraliseret strømforsyning.

Teknisk parametertabel
