Leverandører af magnetiske AC-kontaktorer
Hjem / Produkter / Andre produkter / Kontaktorer / Magnetisk AC-kontaktor 25A 220V – DIN-skinnemotorkontrolkontakt

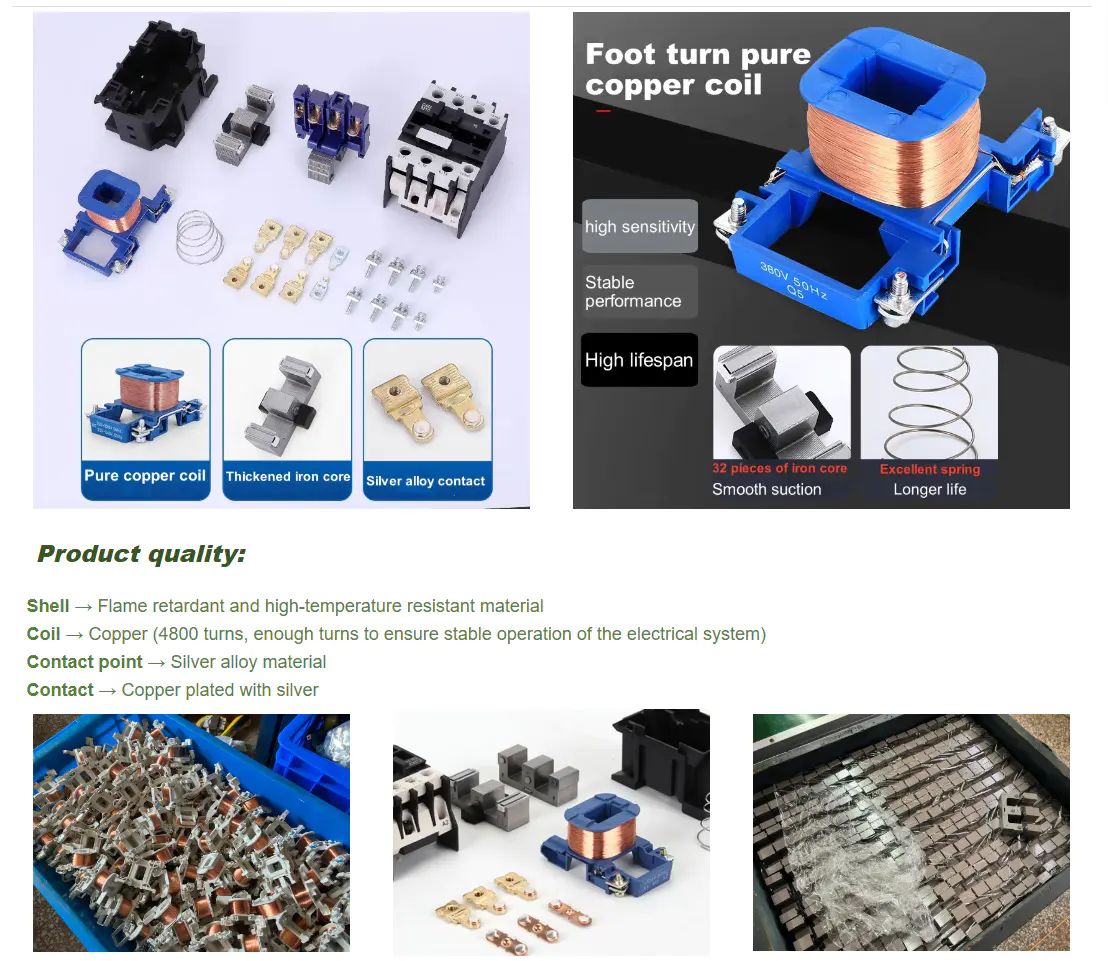

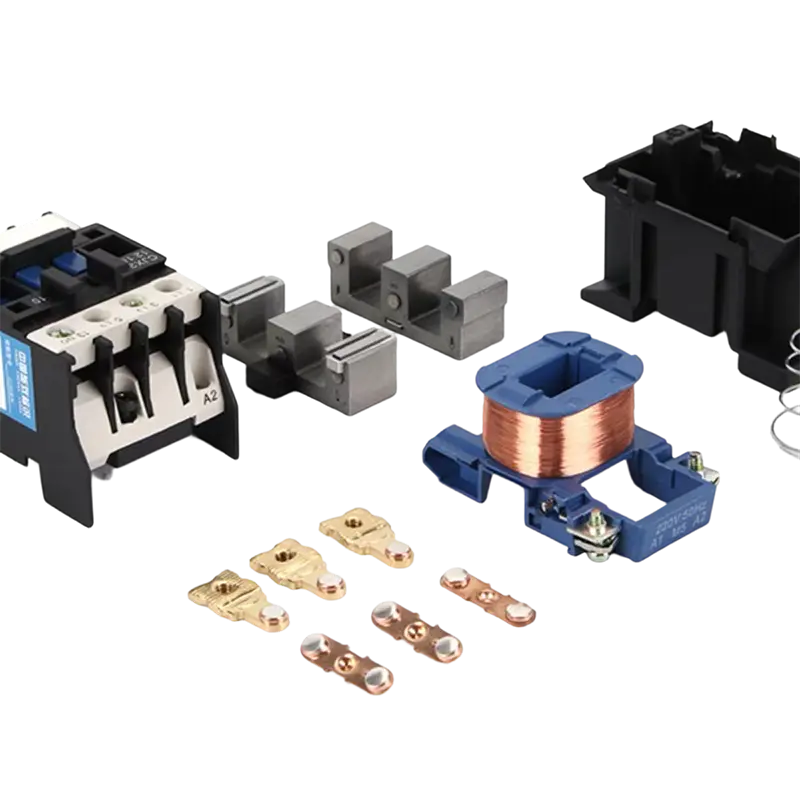

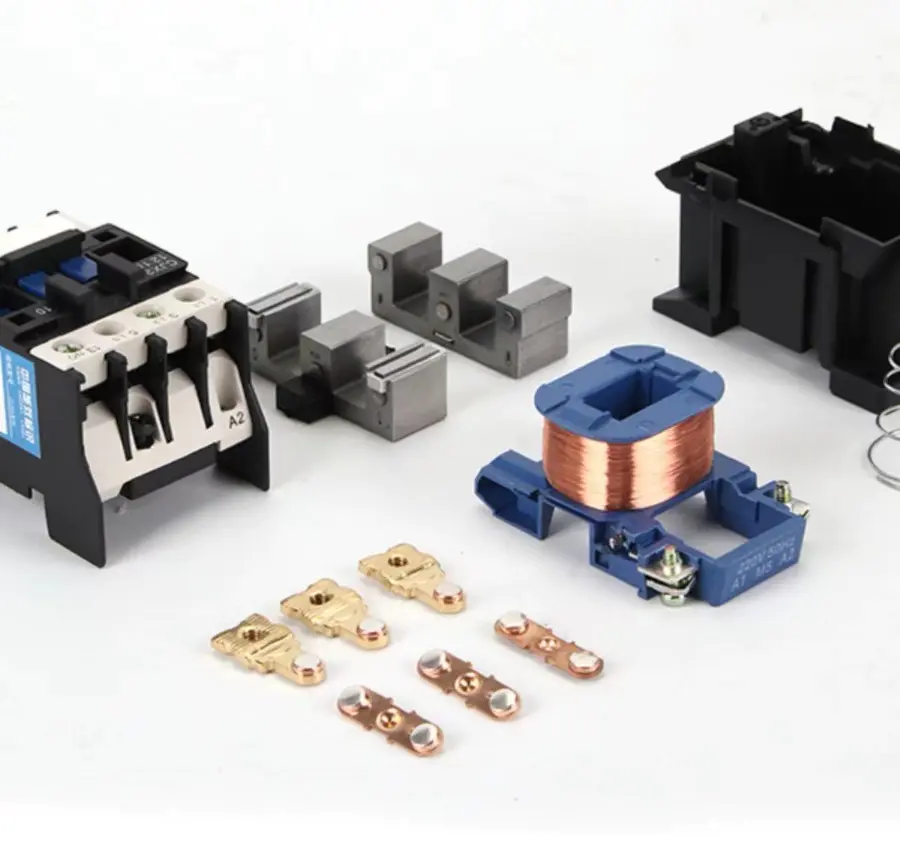

Arbejdsprincip: Når AC-kontaktoren er tændt, vil den interne spole generere et magnetisk felt, hvilket får den bevægelige jernkerne og den stationære jernkerne til at blive tiltrukket sammen, hvilket driver kontaktsystemet til at kontakte den stationære kontakt og leder kredsløbet. Efter at spolen mister strøm, forsvinder sugekraften, og nulstillingsfjederen vil skubbe den bevægelige jernkerne op, hvilket får kontakterne til at adskilles og kredsløbet til at bryde.
-
Project Cases
-
Project Cases
-
Project Cases
-
Project Cases
-
Project Cases

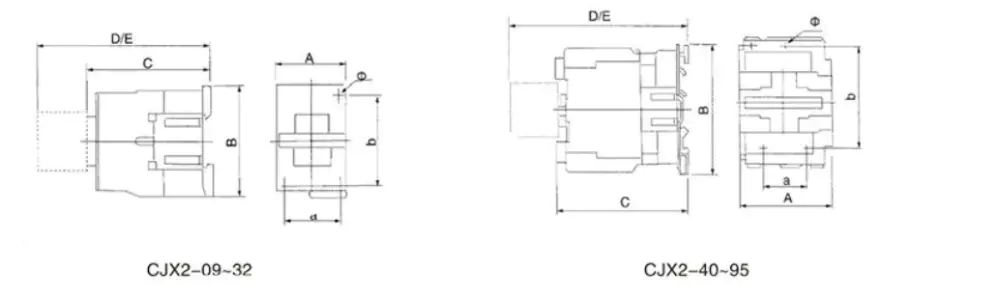

| MODEL | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | a (mm) | b (mm) | Φ (mm) |
| D09~12 | 47 | 76 | 82 | 11 | 133 | 34/35 | 50/60 | 4.5 |
| D18 | 47 | 76 | 87 | 118 | 138 | 34/35 | 50/60 | 4.5 |
| D25 | 57 | 86 | 95 | 126 | 146 | 40 | 48 | 4.5 |
| D32 | 57 | 86 | 100 | 131 | 151 | 40 | 48 | 4.5 |
| D40~65 | 77 | 129 | 116 | 145 | 165 | 40 | 100/110 | 6.5 |
| D80~95 | 87 | 129 | 127 | 175 | 195 | 40 | 100/110 | 6.5 |
| Model Type | 9 | 12 | 18 | 25 | 32 | 40 | 50 | 65 | 80 | 95 | |
| Nominel arbejdsstrøm (A) | AC3 | 9 | 12 | 18 | 25 | 32 | 40 | 50 | 65 | 80 | 95 |
| AC4 | 3.5 | 5 | 7.7 | 8.5 | 12 | 18.5 | 24 | 28 | 37 | 44 | |
| Trefaset motor AC–3 niveau (kw) | 220/230V | 2.2 | 3 | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 25 |
| 380/400V | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 30 | 37 | 45 | |
| 415V | 4 | 5.5 | 9 | 11 | 15 | 22 | 25 | 37 | - | - | |
| 500V | 5.5 | 7.5 | 10 | 15 | 18.5 | 22 | 30 | 37 | - | - | |
| 660/690V | 5.5 | 7.5 | 10 | 15 | 18.5 | 30 | 33 | 37 | 45 | 45 | |
| Nominel varmestrømIth(A) | 20 | 20 | 30 | 32 | 40 | 50 | 60 | 80 | 125 | 125 | |
| Elektrisk levetid (10000 cyklusser) | AC3 | 100 | 100 | 100 | 100 | 80 | 80 | 60 | 60 | 60 | 60 |
| AC4 | 20 | 20 | 20 | 20 | 20 | 15 | 15 | 15 | 10 | 10 | |
| Mekanisk levetid (10000 cyklusser) | 1000 | 1000 | 1000 | 1000 | 800 | 800 | 800 | 800 | 600 | 600 | |
| Kontakt model | 3P NR | 3P NC NR | |||||||||
| Model | Nominel strøm (A) | Hovedkontakt | Hjælpekontakt | Enfaset belastningseffekt (kW) | Trefaset belastningseffekt (kW) |
| CJX2-0910 | 9A | 3NEJ | 1 NEJ | 1,8KW | 3,5KW |
| CJX2-0901 | 9A | 3NEJ | 1NC | 1,8KW | 3,5KW |

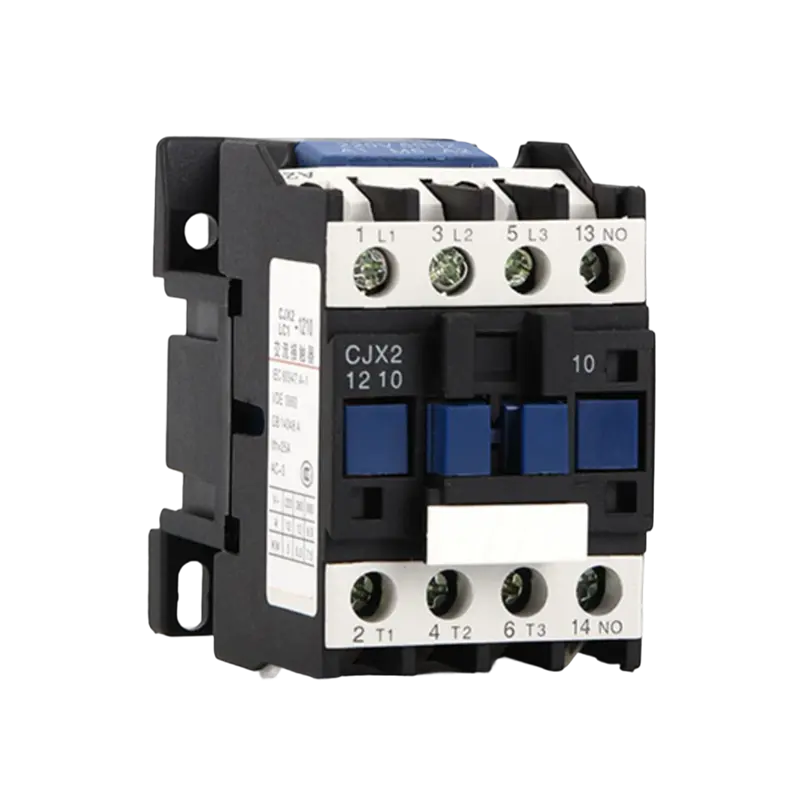

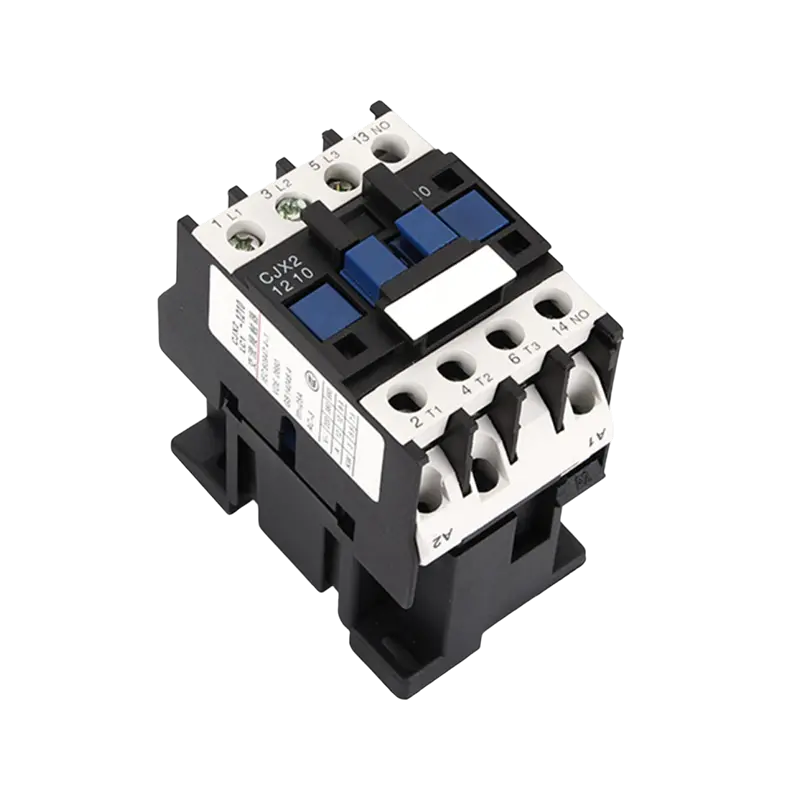

| CJX2-1210 | 12A | 3NEJ | 1 NEJ | 2,5KW | 5KW |
| CJX2-1201 | 12A | 3NEJ | 1NC | 2,5KW | 5KW |
| CJX2-1810 | 18A | 3NEJ | 1 NEJ | 3,5KW | 7,5KW |
| CJX2-1801 | 18A | 3NEJ | 1NC | 3,5KW | 7,5KW |
| CJX2-2510 | 25A | 3NEJ | 1 NEJ | 5KW | 8,5KW |
| CJX2-2501 | 25A | 3NEJ | 1NC | 5KW | 8,5KW |

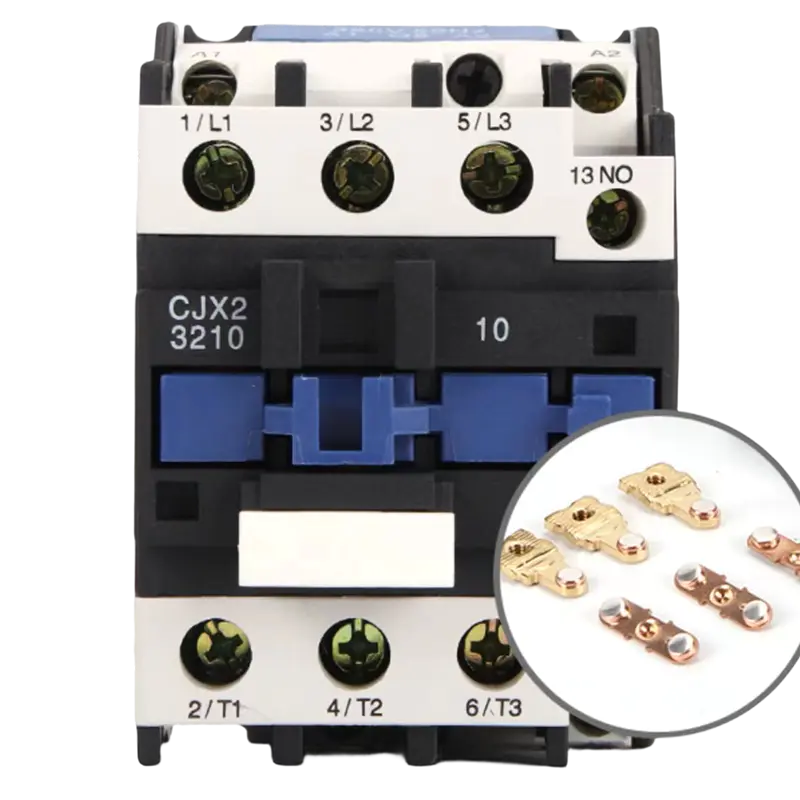

| CJX2-3210 | 32A | 3NEJ | 1 NEJ | 6KW | 12KW |
| CJX2-3201 | 32A | 3NEJ | 1NC | 6KW | 12KW |
| CJX2-4011 | 40A | 3NEJ | 1 NEJ 1NC | 8KW | 18,5KW |
| CJX2-5011 | 50A | 3NEJ | 1 NEJ 1NC | 10KW | 24KW |
| CJX2-6511 | 65A | 3NEJ | 1 NEJ 1NC | 12,5KW | 28KW |
| CJX2-8011 | 80A | 3NEJ | 1 NEJ 1NC | 15,5KW | 37KW |
| CJX2-9511 | 95A | 3NEJ | 1 NEJ 1NC | 18,5KW | 44KW |
