Beskrivelse:

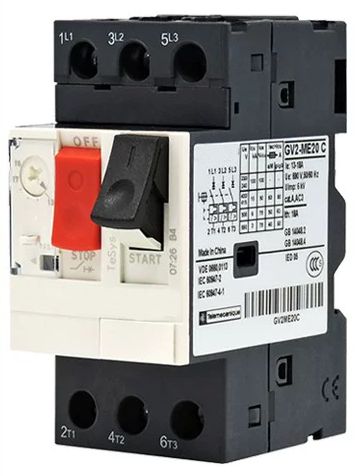

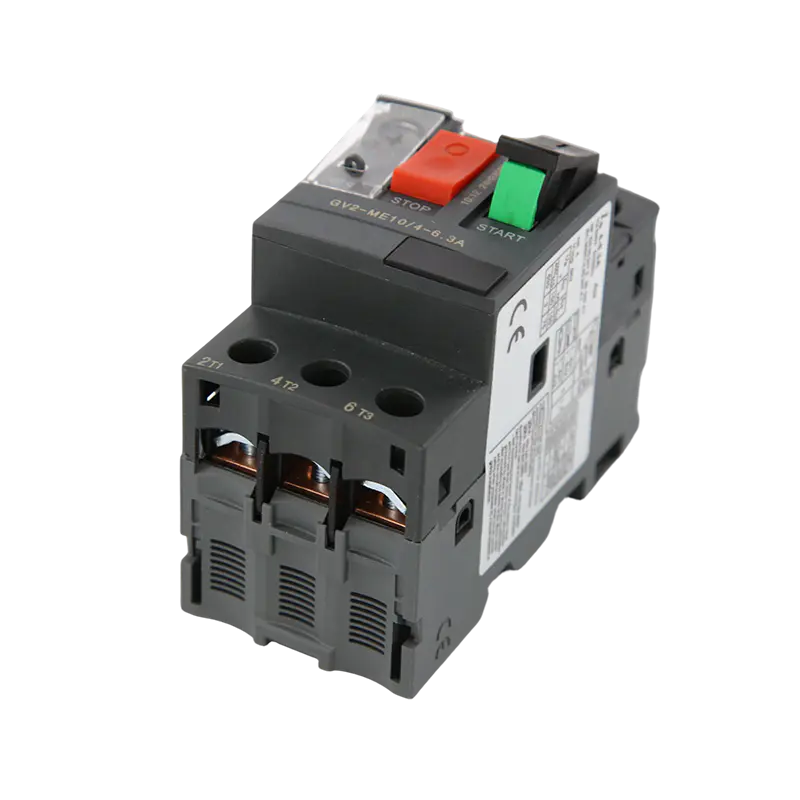

MT-GV2 motorbeskyttelseskombinationen integrerer en højtydende støbt kabinetafbryder (MCCB) med GV2-seriens motorbeskytter, der danner en omfattende beskyttelsesløsning til lavspændingsmotorkredsløb. Denne kombination sikrer motorer mod kortslutninger, overbelastninger og fasetab, samtidig med at den sikrer jævn drift i industrielle miljøer.
Konstrueret af holdbare termohærdende materialer og designet til kompakt installation, er dette system ideelt til motorkontrolcentre, maskinpaneler og industrielle automationsopsætninger. Den tilbyder præcis beskyttelse til motorer fra 0,1A til 32A, med nem installation og intuitiv betjening for vedligeholdelsespersonale.
| | |
Ansøgninger:
MT-GV2-kombinationen er bredt udbredt på tværs af industrielle og kommercielle sektorer for at sikre kontinuerlig, pålidelig motordrift. Typiske anvendelsestilfælde omfatter:
Pumper, kompressorer og ventilatorer
Transportører og materialehåndteringsudstyr
Værktøjsmaskiner og bearbejdningslinjer
Landbrugs- og fødevareforarbejdningsmaskiner
Vedvarende energi motordrevne systemer
 |  |
 |  |
Arbejdsprincip:
Motorafbryder har overbelastnings- og kortslutningsbeskyttelsesfunktion. Overbelastning opnås ved at opvarme og bøje den bimetalliske strimmel, udløse den øverste udløsningsmekanisme og realisere linjebeskyttelse. Sammenlignet med termisk magnetisk støbt kabinet afbrydere, har den højere nøjagtighed, mindre strøm og mere præcis beskyttelse. Praktisk motorbeskyttelse. Kortslutningsbeskyttelse opnås ved at generere en Lorentz magnetisk kraft gennem en spole, og jernkernen drives af den magnetiske kraft for at udløse en udløsningsmekanisme, som åbner afbryderen, afbryder kredsløbet og beskytter motoren. Det bruges generelt til højstrømsbeskyttelse under motorstart.

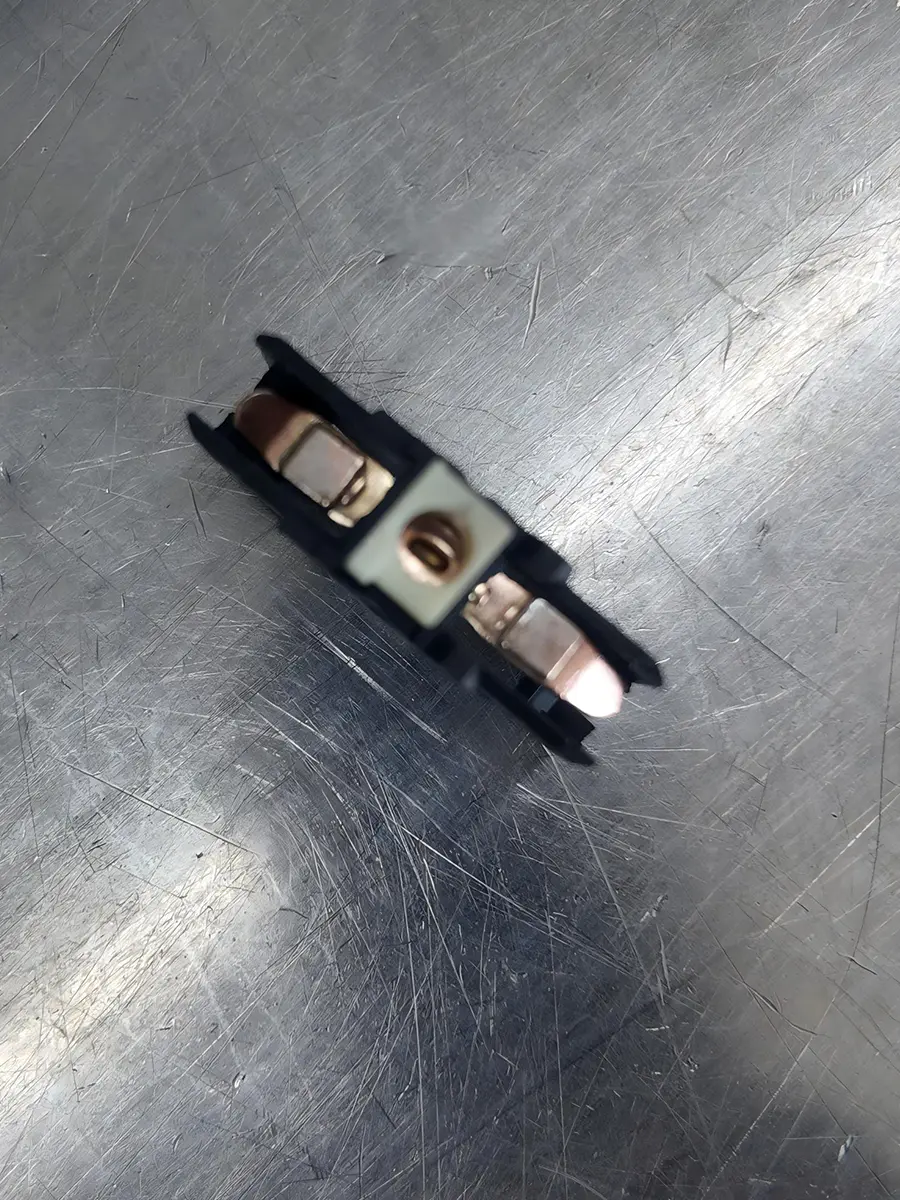

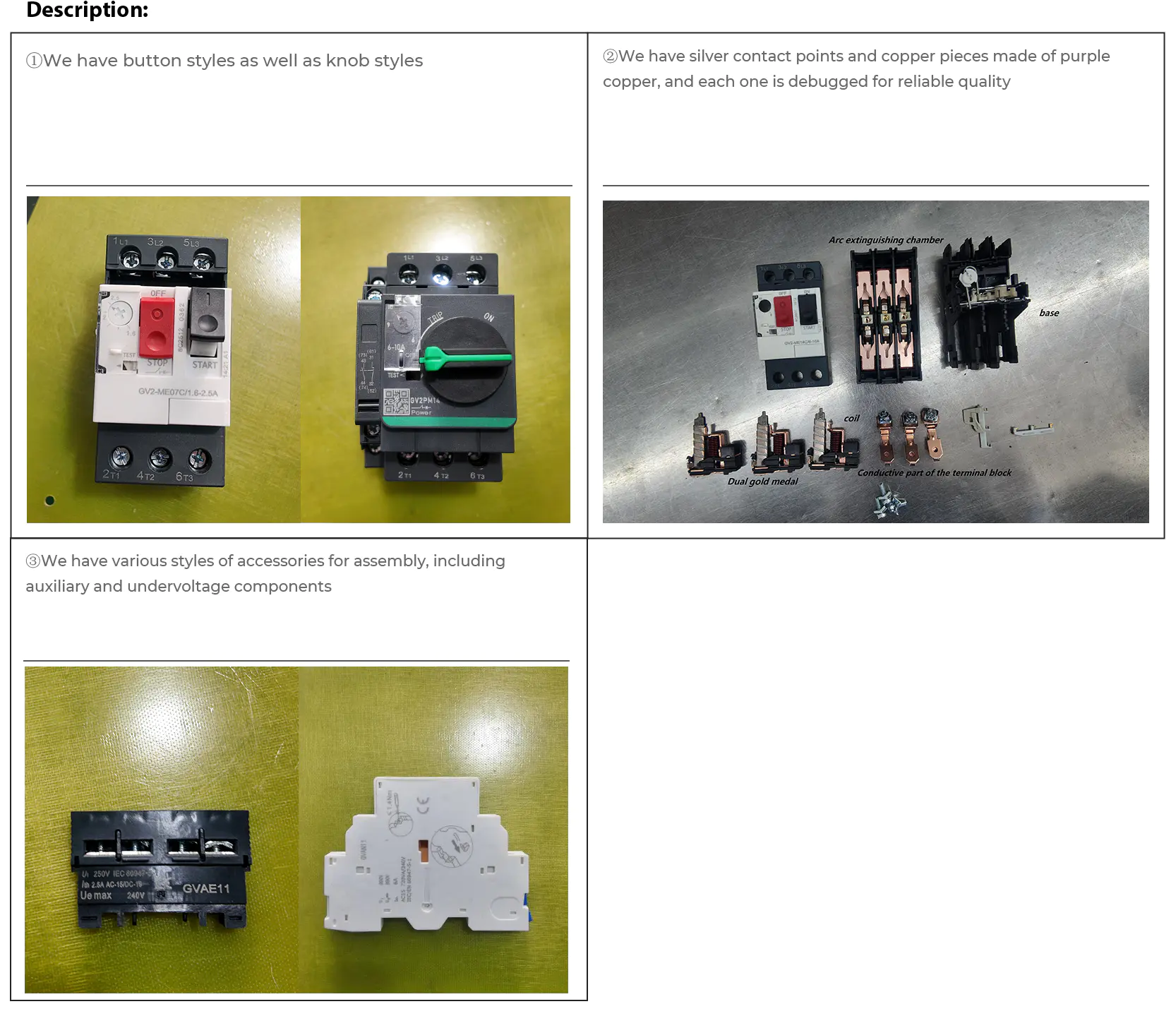

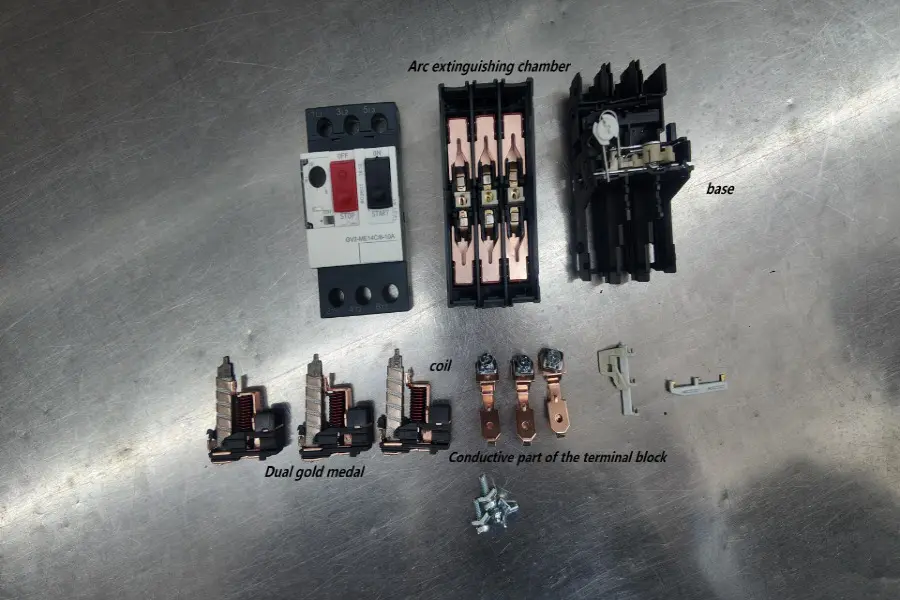

Movingcontact

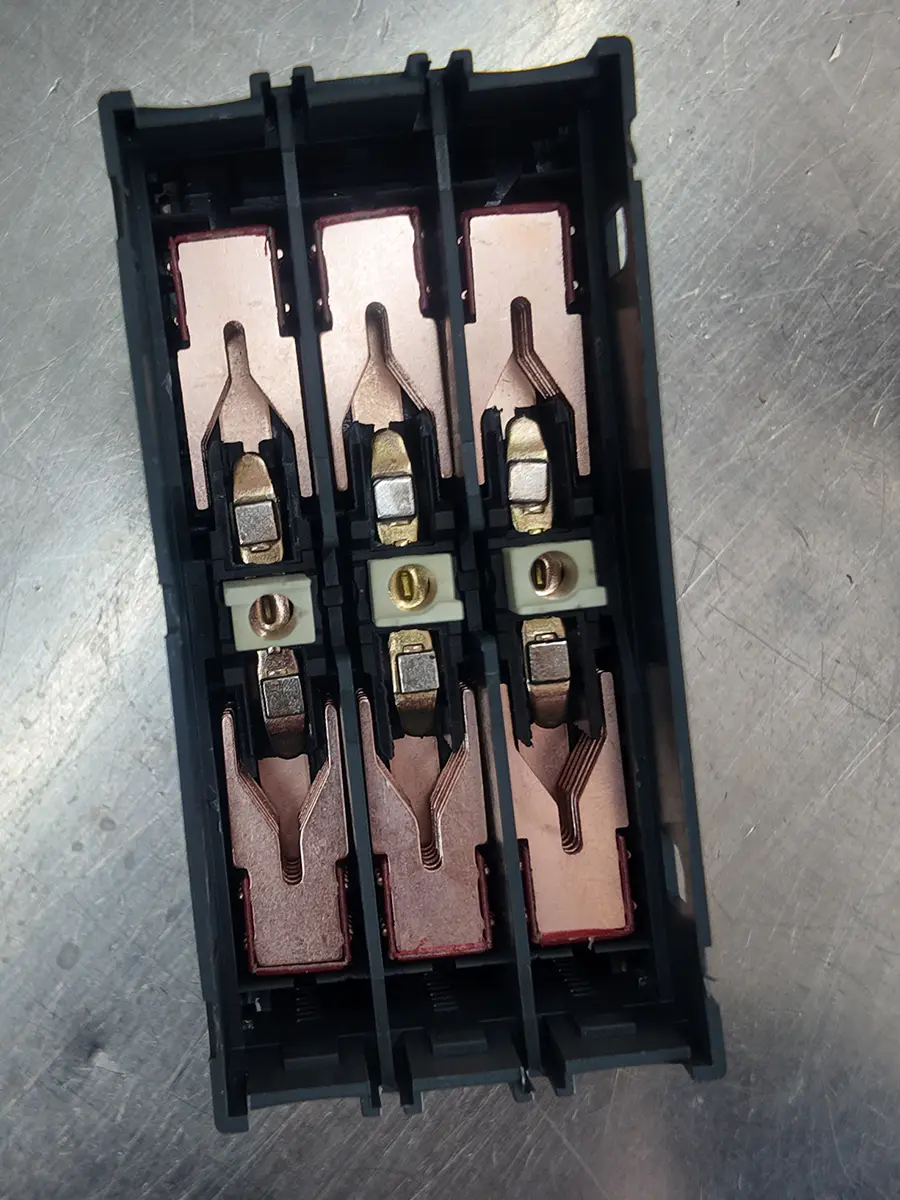

arcextinguishingchamber

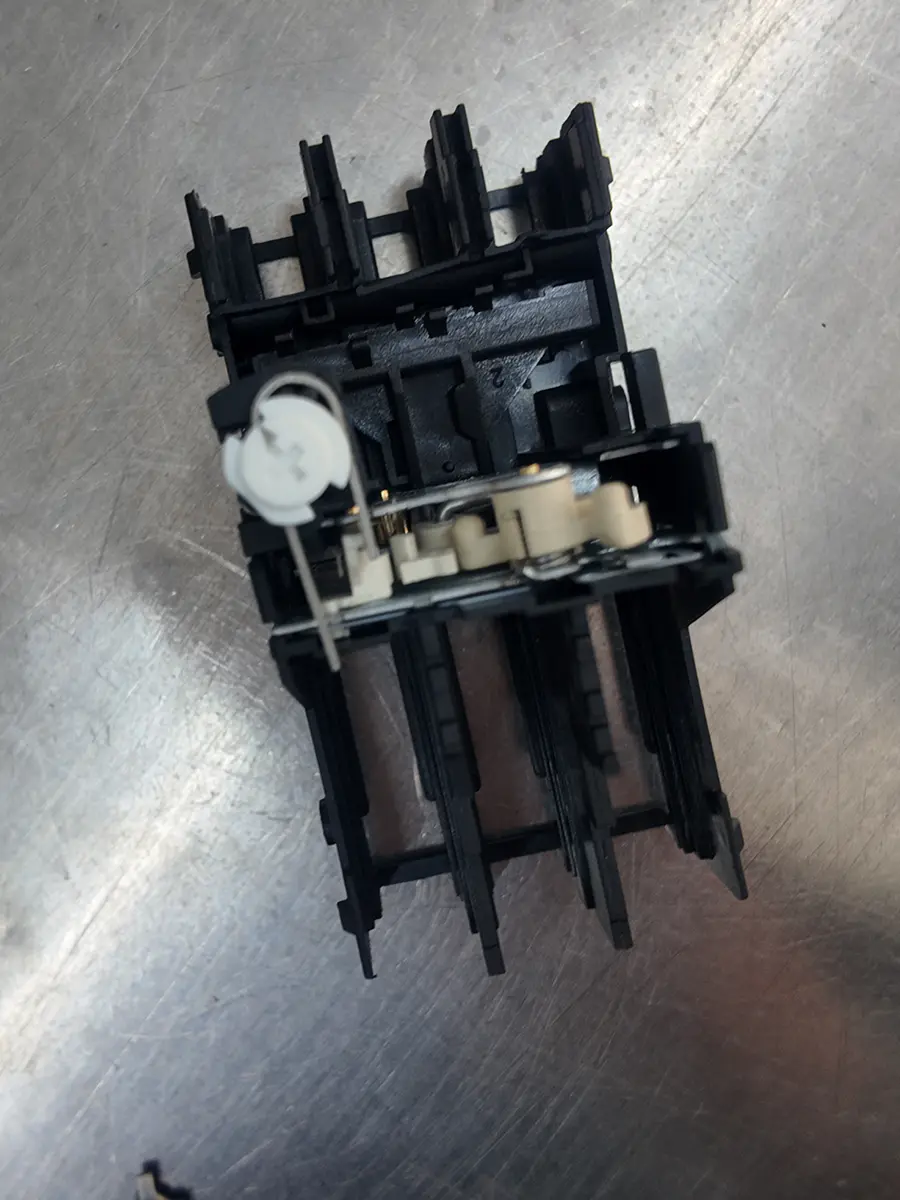

base

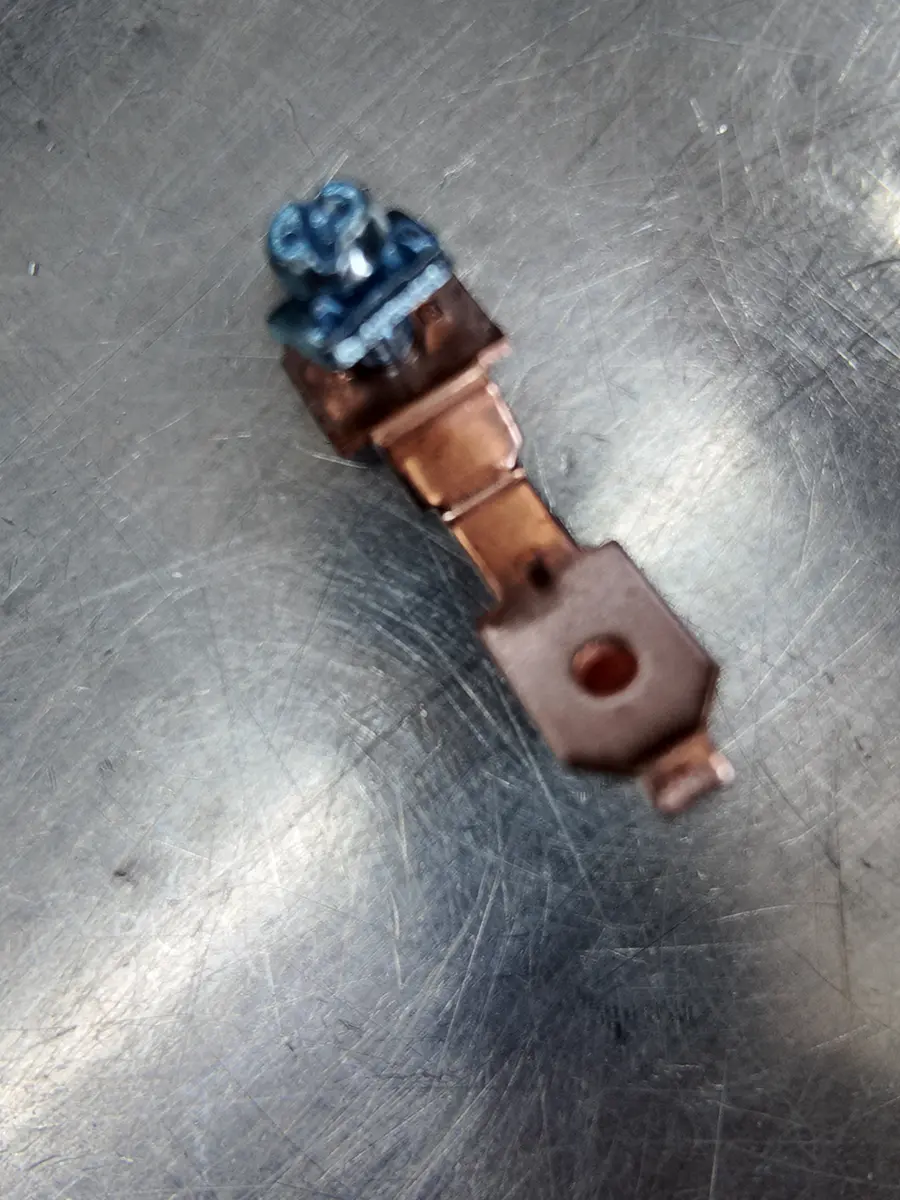

conductivpartoftheterminalblock

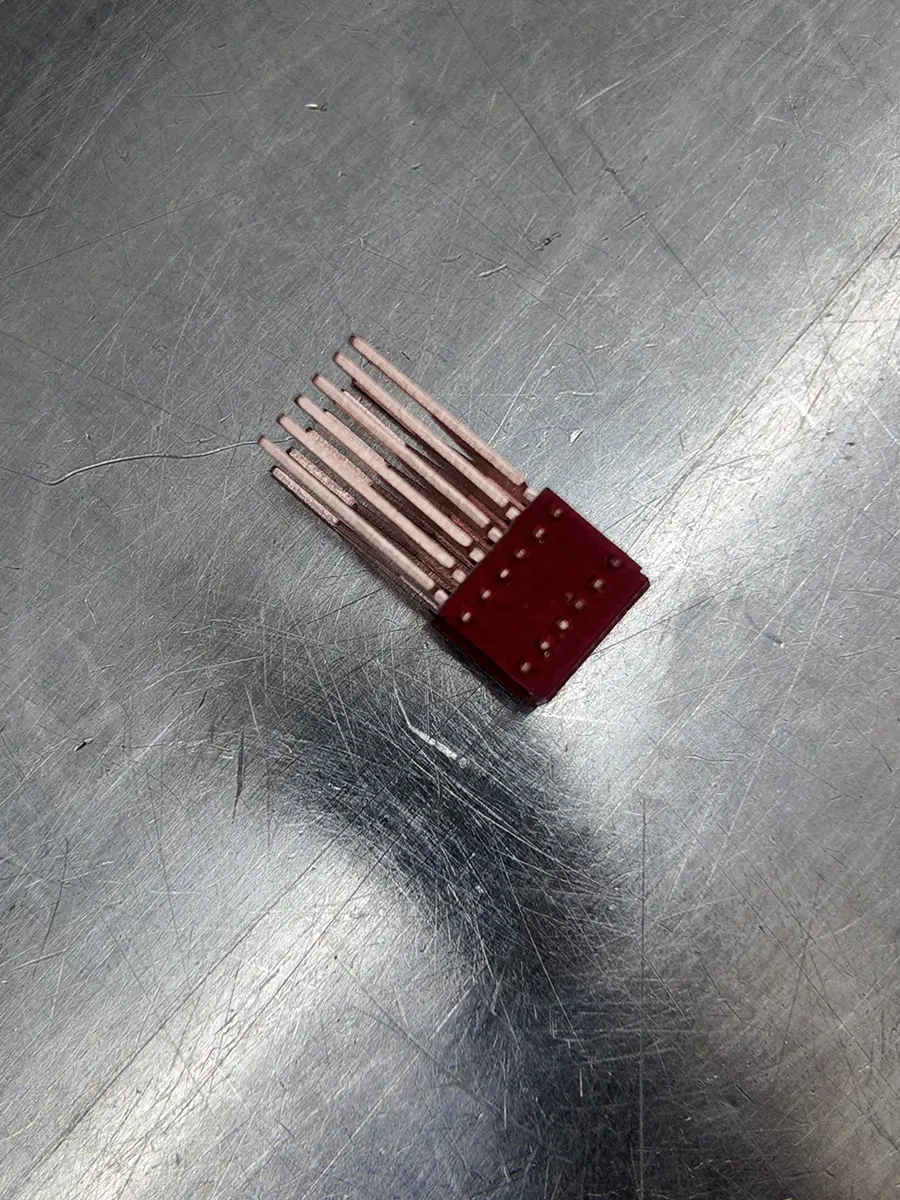

DJI_20260111145146_0084_D

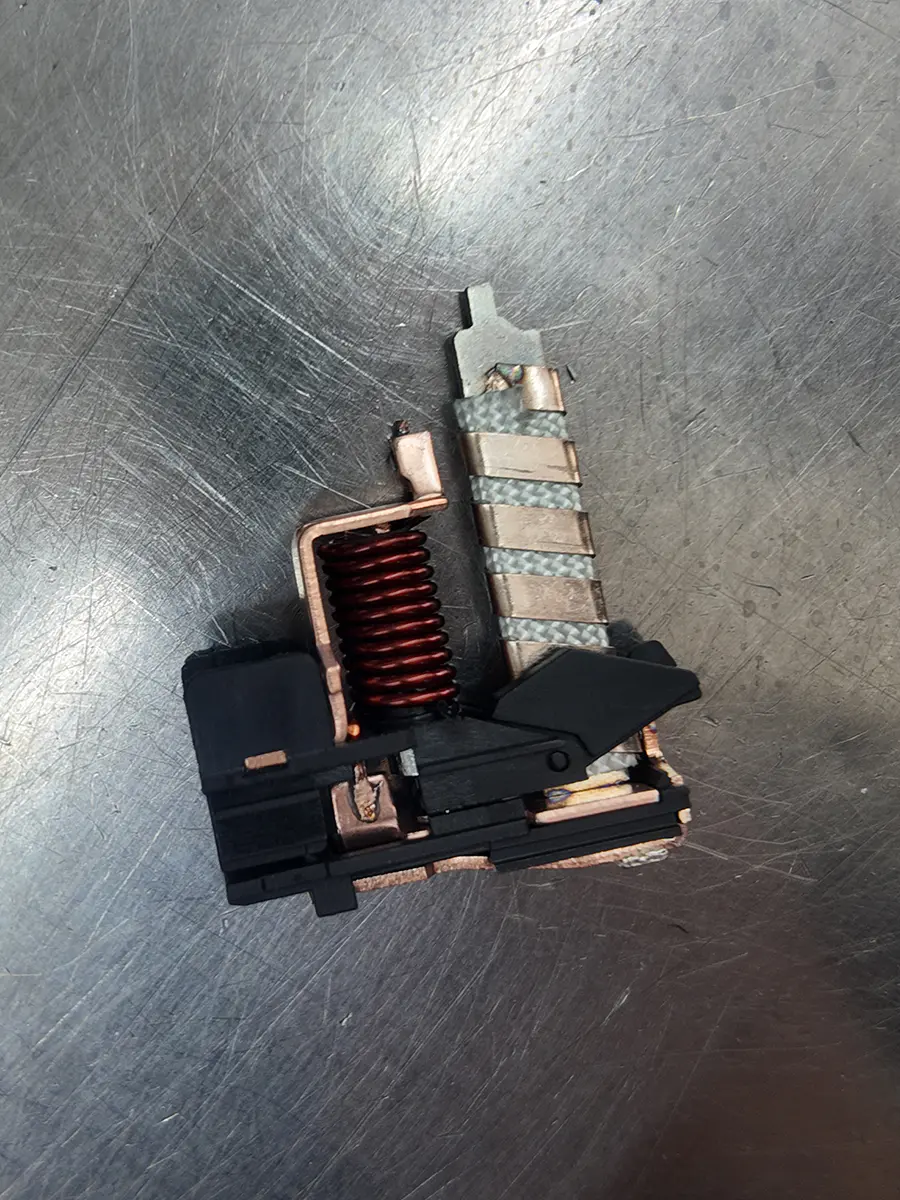

Dualgoldmedalcoil
DSC01043 MCCB, Temperature rise test
MCCB Instantaneous Test
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Assemble
MCCB Assemble
MCCB Temperature Rise Test Bench
For at sikre transportsikkerheden eksporteres vores elektriske produkter i forstærkede trækasser. Kasserne gennemgår varmebehandling og bærer ISPM-15-mærket, hvilket muliggør hurtig toldbehandling. Det hævede bunddesign letter betjeningen af gaffeltrucken, mens intern stødabsorberende fastgørelse sikrer, at produkterne ankommer intakte. Alle udvendige kasser er tydeligt mærket og overholder internationale logistikstandarder.
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstationUtilisingourVCB
HighandLowVoltageSwitchgearACBMCCBVCB
 | Produkt model | Nuværende rækkevidde | Trefaset motor |
| GV2-ME01C | 0,1-0,16A | - | |
| GV2-ME02C | 0,16-0,25A | - | |
| GV2-ME03C | 0,25-0,4A | - | |
| GV2-ME04C | 0,4-0,63A | - | |
| GV2-ME05C | 0,63-1A | - | |
| GV2-ME06C | 1-1,6A | 0,37KW | |
| GV2-ME07C | 1,6-2,5A | 0,75KW | |
| GV2-ME08C | 2,5-4A | 1,5KW | |
| GV2-ME10C | 4-6,3A | 2,2KW | |
| GV2-ME14C | 6-10A | 4KW | |
| GV2-ME16C | 9-14A | 5,5KW | |
| GV2-ME20C | 13-18A | 7,5KW | |
| GV2-ME21C | 17-23A | 11KW | |
| GV2-ME22C | 20-25A | 11KW | |
| GV2-ME32C | 24–32A | 15KW |
| Model | Nuværende rækkevidde | Tur aktuel | Støtte Vedhæftede filer |
| GV2-ME01C | 0,1A~0,16A | 1,5A | Sidemonteret kontakt: GV-AE1 |
| GV2-ME02C | 0,16A~0,25A | 2,4A | |
| GV2-ME03C | 0,25A~0,4A | 5A | |
| GV2-ME04C | 0,4A~0,63A | 8A | |
| GV2-ME05C | 0,63A~1A | 13A | |
| GV2-ME06C | 1A~1,6A | 22,5A | |
| GV2-ME07C | 1,6A~2,5A | 33,5A | |
| GV2-ME08C | 2,5A~4A | 51A | |
| GV2-ME10C | 4A~6,3A | 78A | |
| GV2-ME14C | 6A~10A | 138A | |
| GV2-ME16C | 9A~14A | 170A | |
| GV2-ME20C | 13A~18A | 223A | |
| GV2-ME21C | 17A~23A | 327A | |
| GV2-ME22C | 20A~25A | 327A | |
| GV2-ME32C | 24A~32A | 416A |

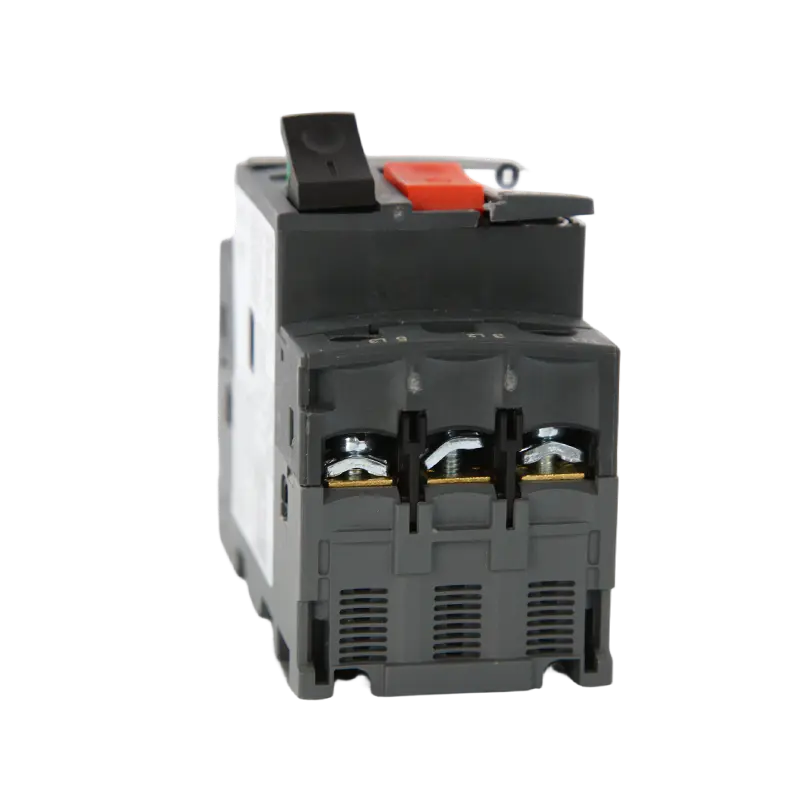

GV2ME motorafbryder med termisk magnetisk beskyttelse
| 50/60Hz, AC-3 klasse Standard nominel effekt af trefaset motor | Hot release indstillingsområde (A) |
Magnetisk udløsningsstrøm Id ±20 % (A) | Det er strømmen med hus (A) | Model | Vægt (kg) | |||
| 230V (kW) | 400V (kW) | 415V (kW) | 440V (kW) | |||||
| - | - | - | - | 0,1…0,16 | 1.5 | 0.16 | GV2ME01C | 0.26 |
| - | - | - | - | 0,16…0,25 | 2.4 | 0.25 | GV2ME02C | 0.26 |
| - | - | - | - | 0,25…0,40 | 5 | 0.4 | GV2ME03C | 0.26 |
| - | - | - | - | 0,40…0,63 | 8 | 0.63 | GV2ME04C | 0.26 |
| - | 0.37 | - | 0.37 | 0,63…1 | 13 | 1 | GV2ME05C | 0.26 |
| 0.37 | 0.37 | 0.75 | 0.55 | 1…1.6 | 22.5 | 1.6 | GV2ME06C | 0.26 |
| 0.75 | 0.75 | 0.75 | 1.1 | 1,6…2,5 | 33.5 | 2.5 | GV2ME07C | 0.26 |
| 1.1 | 1.5 | 1.5 | 1.5 | 2,5…4 | 51 | 4 | GV2ME08C | 0.26 |
| 2.2 | 2.2 | 2 | 3 | 4…6.3 | 78 | 6.3 | GV2ME10C | 0.26 |
| 2.2 | 4 | 4 | 4 | 6…10 | 138 | 9 | GV2ME14C | 0.26 |
| 3 | 5.5 | 5.5 | 7.5 | 9…14 | 170 | 13 | GV2ME16C | 0.26 |
| 4 | 7.5 | 9 | 9 | 13...18 | 223 | 17 | GV2ME20C | 0.26 |
| 5.5 | 11 | 11 | 11 | 17…23 | 327 | 21 | GV2ME21C | 0.26 |
| 5.5 | 11 | 11 | 11 | 20…25 | 327 | 23 | GV2ME22C | 0.26 |
| 7.5 | 15 | 15 | 15 | 24…32 | 416 | 24 | GV2ME32C | 0.26 |
