Beskrivelse:

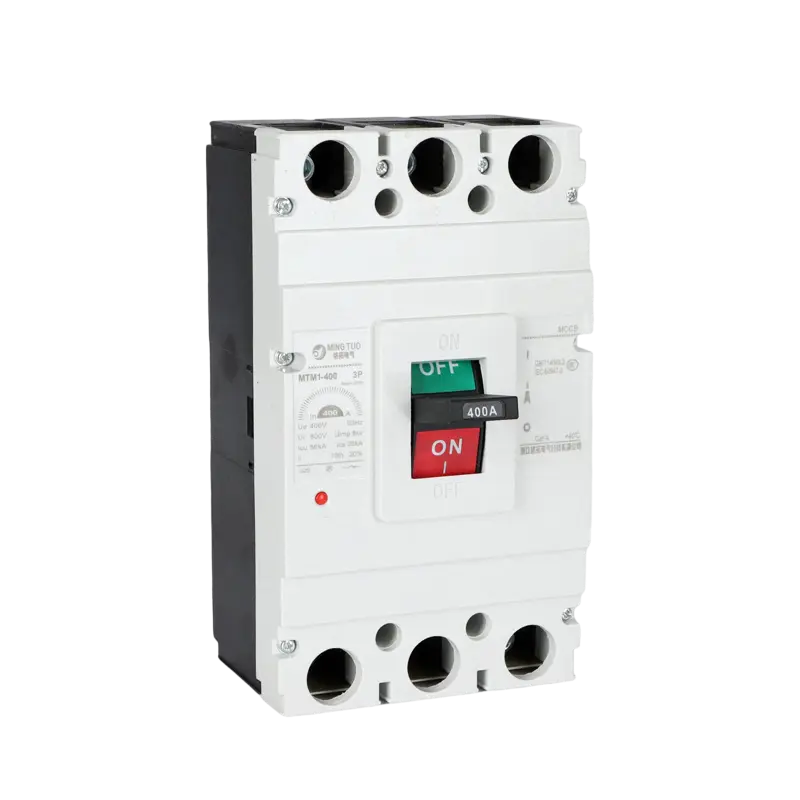

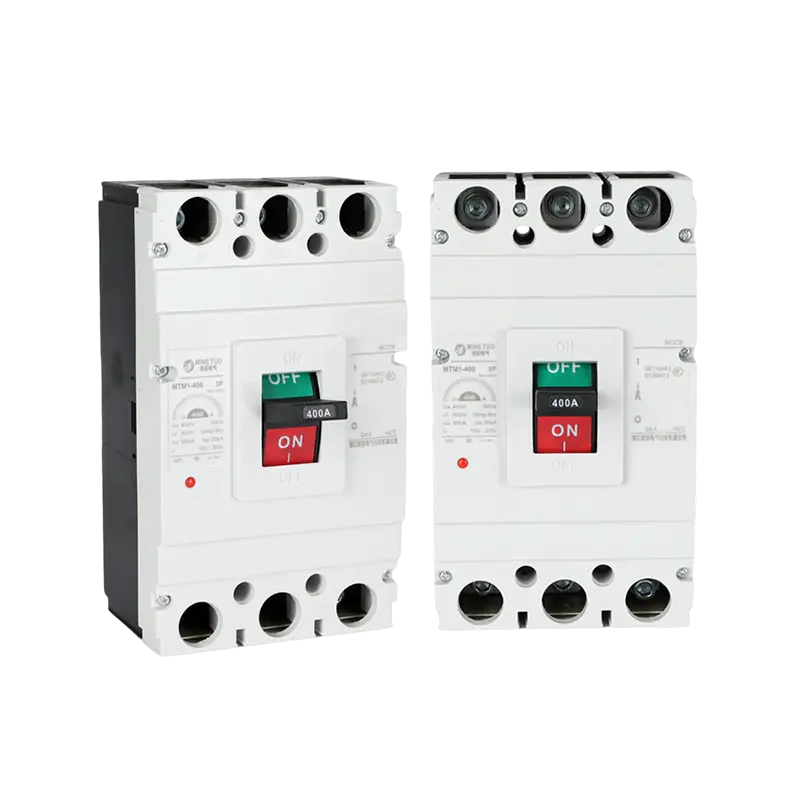

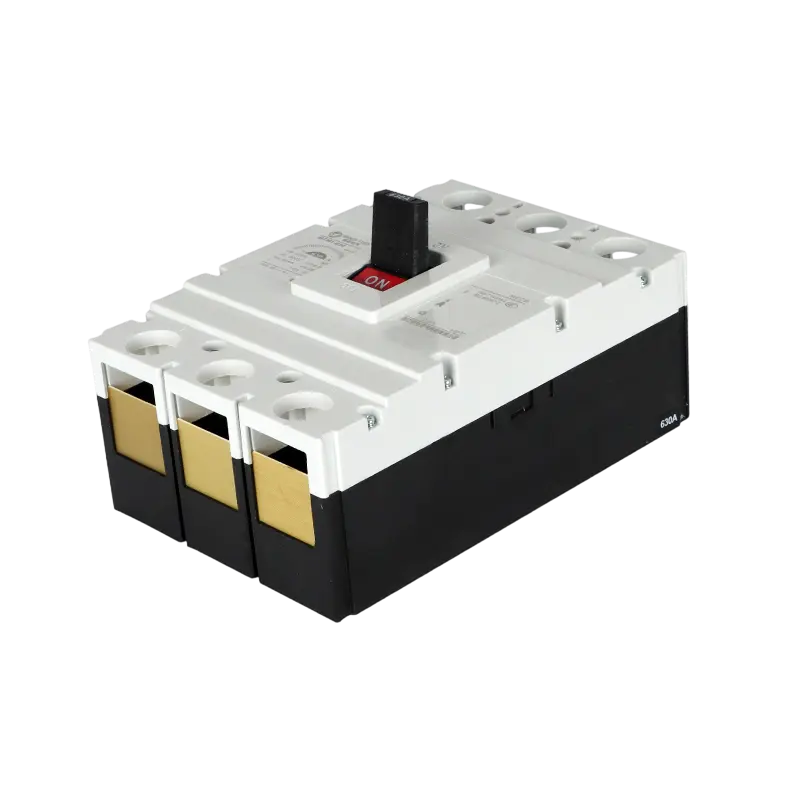

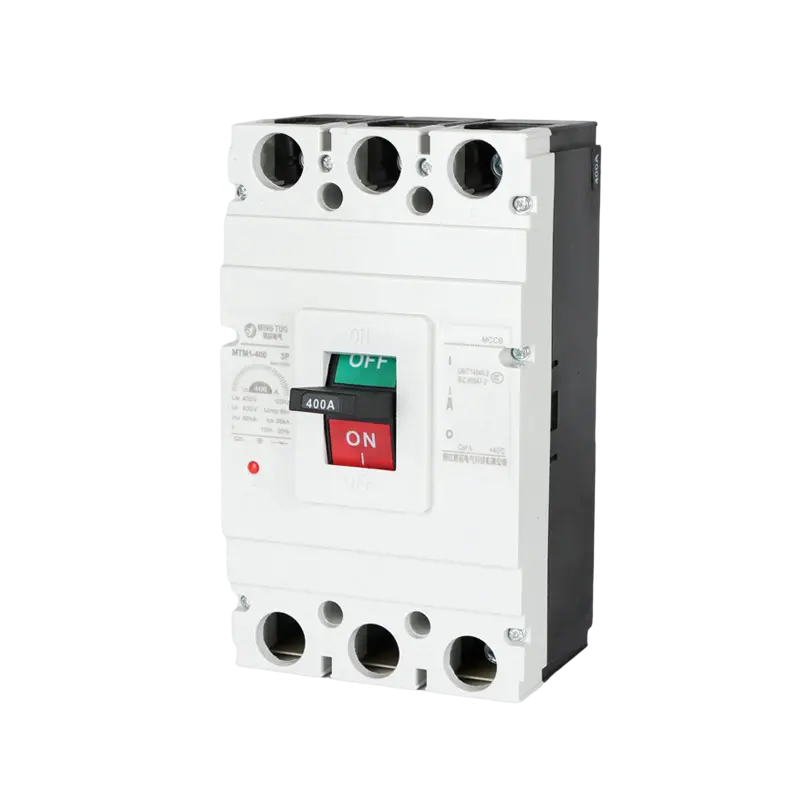

MT-M1-seriens støbte kabinetafbryder (MCCB) er konstrueret til at levere pålidelig beskyttelse og kontrol i AC 50Hz strømdistributionssystemer med nominelle driftsspændinger op til 400V og strømme fra 63A til 1600A. MT-M1 er designet til at beskytte kredsløb og tilsluttet udstyr og afbryder effektivt overbelastninger, kortslutninger og underspændingsforhold, mens den også håndterer lejlighedsvis motorstart uden at kompromittere systemets integritet.
Denne MCCB er kompakt, men robust, og har en overlegen brudkapacitet og minimal lysbuedannelse, hvilket sikrer langsigtet driftssikkerhed. Dens modulære design tillader både lodret og vandret montering, hvilket giver fleksibel installation i tætte elektriske paneler eller motorkontrolcentre. Fuldt certificeret i henhold til IEC 60947-2 og GB14048.2, MT-M1 opfylder internationale kvalitets- og sikkerhedsstandarder.
 |  |
Ansøgninger:
MT-M1 MCCB giver pålidelig beskyttelse i forskellige elektriske systemer, herunder:
Hoved- og sekundære strømfordelingspaneler
Motorstyringscentre og startpaneler
Generatorbeskyttelseskredsløb
Industri- og produktionsmaskiner
El-installationer til erhverv og boliger
Sol- og vindenergiintegrationssystemer
 |  |
 |  |
 | |
Arbejdsprincip: Arbejdsprincippet for MT-M1-seriens MCCB er at overvåge kredsløbsstrøm og, i tilfælde af overbelastning, kortslutning eller jordfejl, automatisk bestemme og udløse mekanismen til hurtigt at afbryde kredsløbet. Den slukker også sikkert lysbuen gennem et lysbueslukkende system, og afskærer derved pålideligt fejlen og beskytter kredsløbet og udstyret.

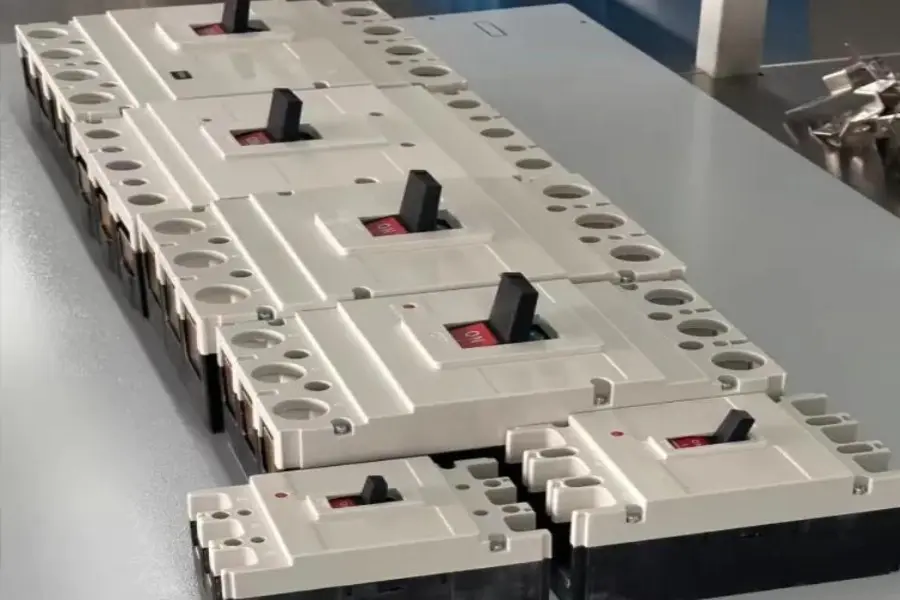

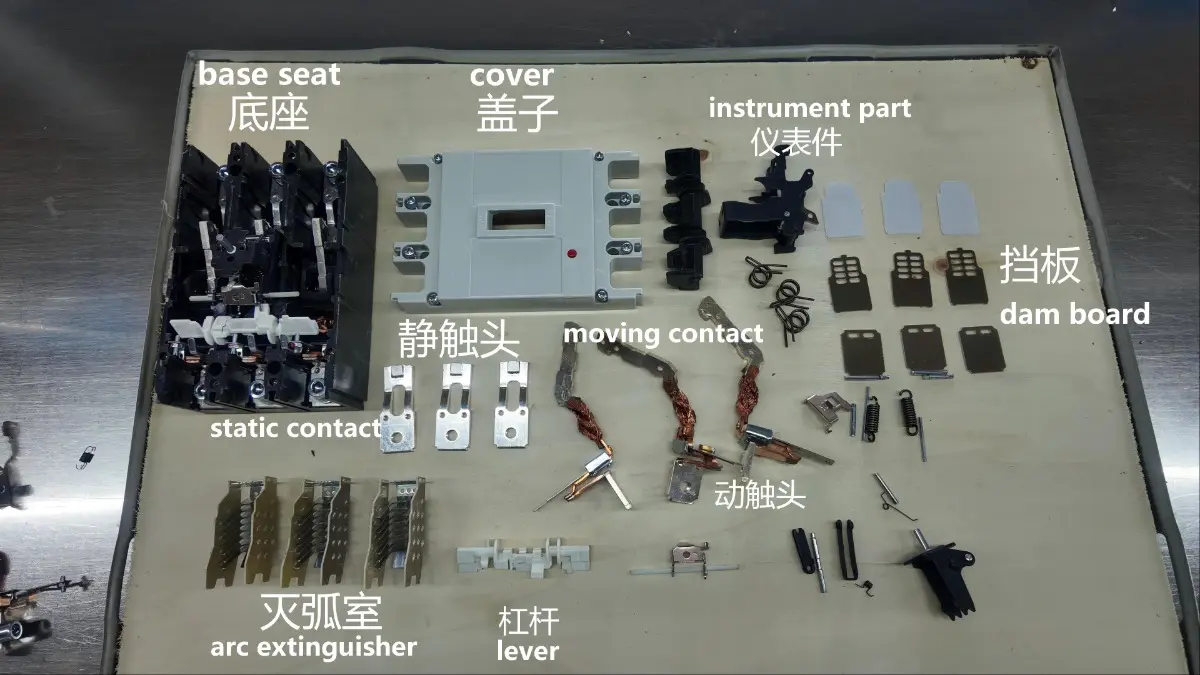

MCCB Assemble
MCCB Assemble

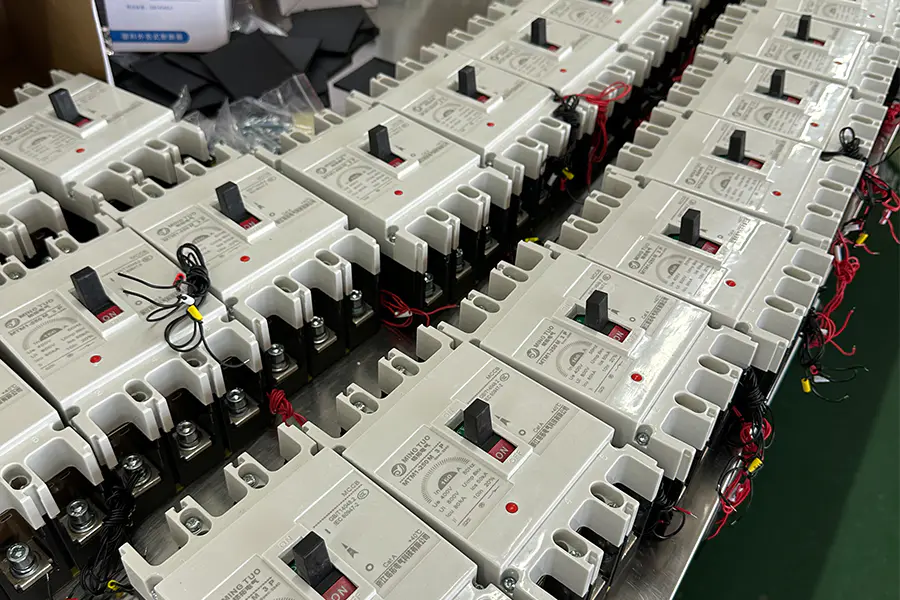

MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Instantaneous Test

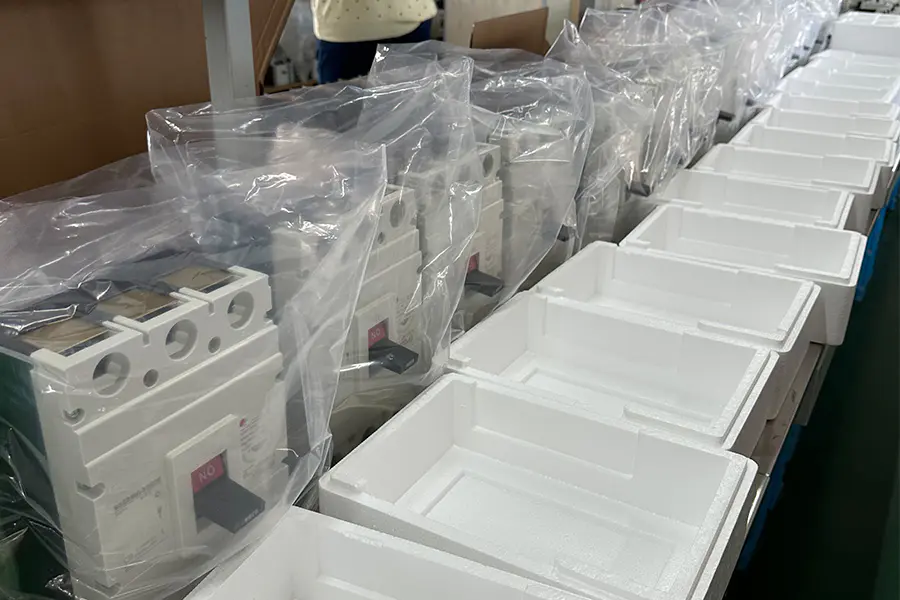

For at sikre transportsikkerheden eksporteres vores elektriske produkter i forstærkede trækasser. Kasserne gennemgår varmebehandling og bærer ISPM-15-mærket, hvilket muliggør hurtig toldbehandling. Det hævede bunddesign letter betjeningen af gaffeltrucken, mens intern stødabsorberende fastgørelse sikrer, at produkterne ankommer intakte. Alle udvendige kasser er tydeligt mærket og overholder internationale logistikstandarder.
Box-typesubstation ACB VCB MCCB
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
HighandLowVoltageSwitchgearACBMCCBVCB
Box-typesubstationUtilisingourVCB

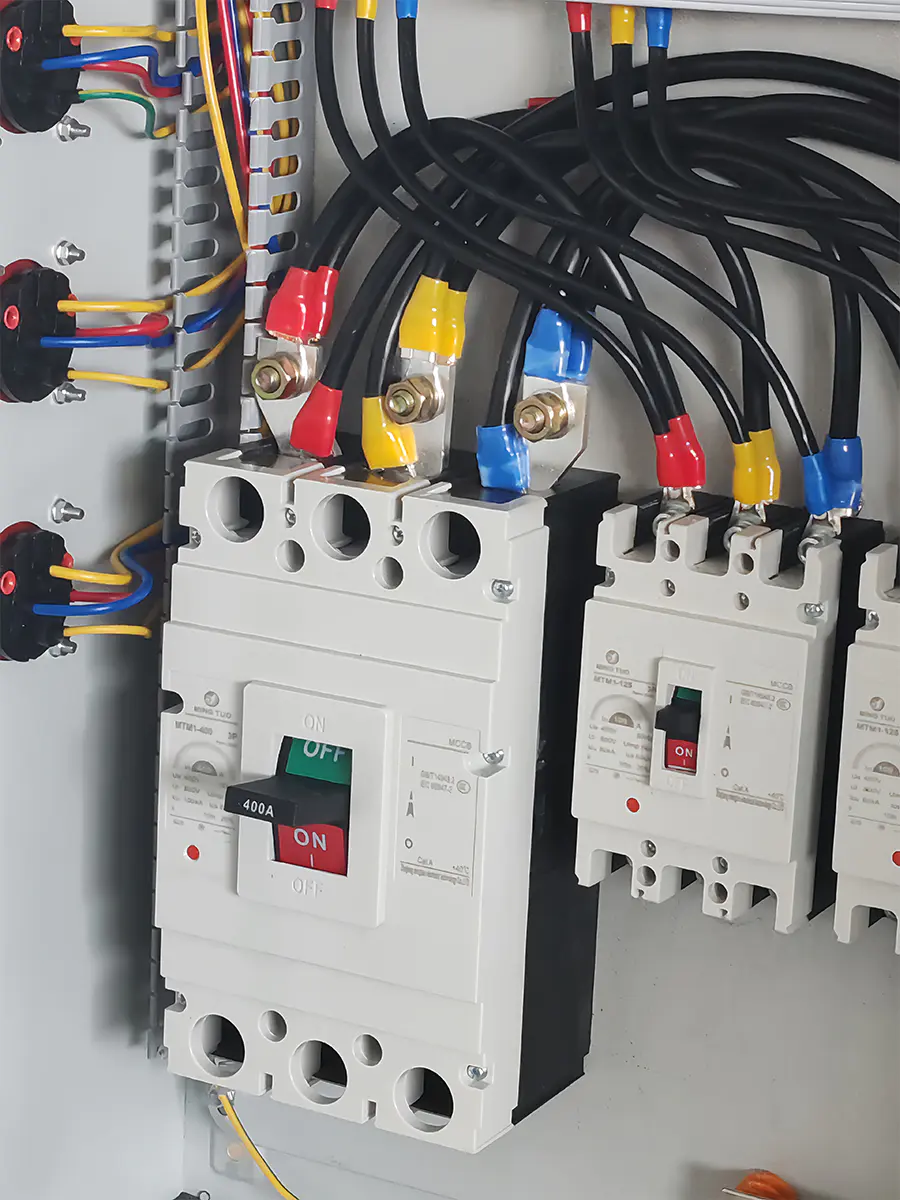

b64cb82cb063b5509f2ea787600334d2

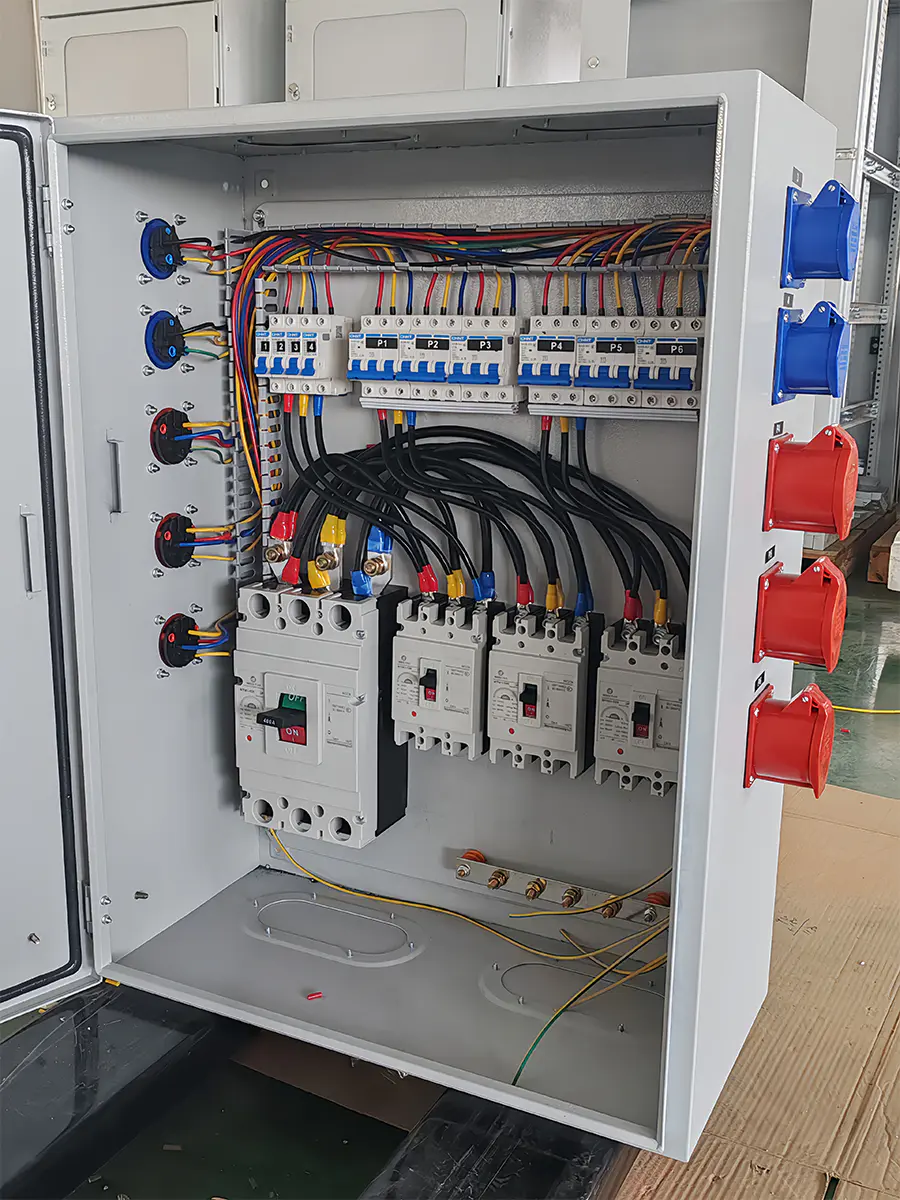

3c16a183fdcdba56f310533eba28cb60
| Type | stang | Udvendige dimensioner | Installationsmål (mm) | Tilslutningsdimensioner på bagpanel (mm) | |||||||||||
| L | L1 | W | H | H1 | H2 | a | b | ∅d | a1 | b1 | d1 | H3 | H4 | ||
| MTM1-63L | 3 | 135 | 21 | 76 | 89.5 | 72 | 18 | 25 | 117 | 3.5 | 25 | 117 | 18 | 52 | 75 |
| 4 | 103 | ||||||||||||||
| MTM1-63M | 3 | 76 | 99 | 81 | 28 | ||||||||||
| 4 | 103 | ||||||||||||||
| MTM1-125L | 2 | 150 | 51 | 65 | 87 | 68 | 24 | … | 129 | 4.5 | 30 | 132 | 22 | 65 | 100 |
| 3 | 92 | 30 | |||||||||||||
| 4 | 121 | … | |||||||||||||
| MTM1-125M,H | 2 | 65 | 103.5 | 85 | 23 | … | |||||||||
| 3 | 92 | 30 | |||||||||||||
| 4 | 121 | … | |||||||||||||
| MTM1-250L | 2 | 164 | 64 | 75 | 108 | 87 | 24 | … | 126 | 5.5 | 35 | 144 | 24 | 70 | 110 |
| 3 | 107 | 35 | |||||||||||||
| 4 | 142 | … | |||||||||||||
| MTM1-250M,H | 2 | 75 | 124.5 | 104 | 24 | … | |||||||||
| 3 | 107 | 35 | |||||||||||||
| 4 | 142 | … | |||||||||||||
| MTM1-400M,H | 3 | 257 | 105 | 150 | 153 | 106 | 38 | 44 | 194 | 7 | 48 | 224 | 32 | 48.5 | 108.5 |
| 4 | 197 | Venstre 44 Højre 50 | |||||||||||||
| MTM1-630M,H | 3 | 270 | 105 | 182 | 157 | 111 | 43 | 58 | 200 | 7 | 58 | 234 | 40 | 70 | 120 |
| 4 | 240 | ||||||||||||||
| MTM1-800M,H | 3 | 280 | 105 | 210 | 158 | 116 | 42 | 70 | 243 | 7 | 70 | 243 | 48 | 75 | 125 |
| 4 | 280 | ||||||||||||||
| Type | MTM1-63 | MTM1-125 | MTM1-250 | |||||
| lnmFrameInm（A） | 63 | 125 | 250 | |||||
| Nominel strøm (A) | 10, 16, 20, 25, 32, 40, 50, 63 | 16, 20, 25, 32, 40, 50, 63, 80, 100, 125 | 100, 125, 140, 160, 180, 200, 225, 250 | |||||
| Nominel spænding Ue(V) | AC400 | AC400 | AC400 / AC690 | AC400 | AC400 | AC400 / AC690 | AC400 | |
| Nominel isolationsspændingUi(V) | AC800 | AC800 | AC800 | |||||
| Antal stænger | 3, 4 | 3, 4 | 2, 3, 4 | 2, 3, 4 | 2, 3, 4 | 2, 3, 4 | 2, 3, 4 | 2, 3, 4 |
| IcukA) Nominel grænse kortslutning brydekapacitetsniveau | L | M | S | L | M | S | L | M |
| IcukA) Nominel grænse kortslutning brydeevne | 12 | 35 | 12 | 35 | 50 | 12 | 35 | 50 |
| Ics（kA） Nominel kortslutningsbrudkapacitet | 6 | 22 | 6 | 22 | 35 | 6 | 22 | 35 |
| Nominel grænsekortslutning brydeevne | 4500 | 3000 | 2500 | |||||
| Driftsliv (cyklus) | 8500 | 7000 | 6500 | |||||
| Lysbueafstand (mm） | 0, < 50 | 0, < 50 | < 50 | |||||
| Dimensioner |  |  |  | |||||
| Installationsstørrelse |  |  |  | |||||
