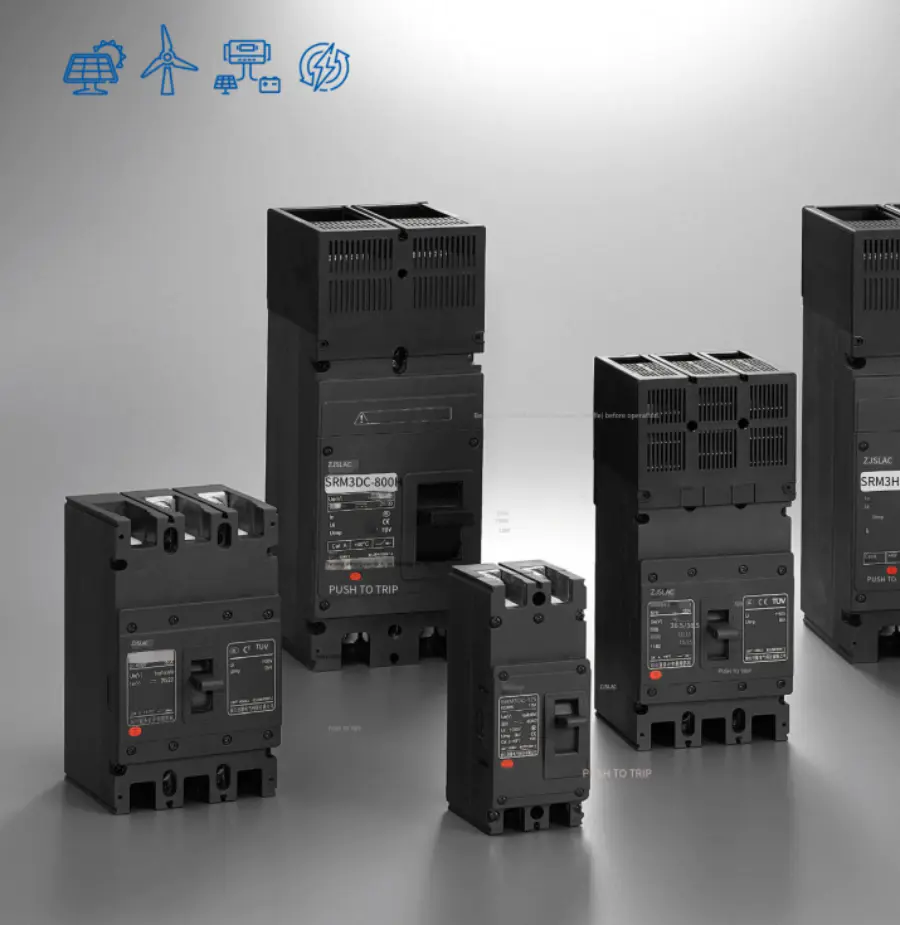

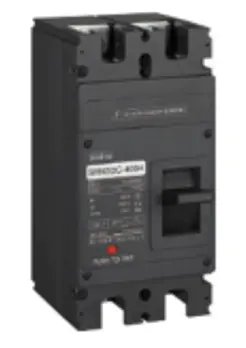

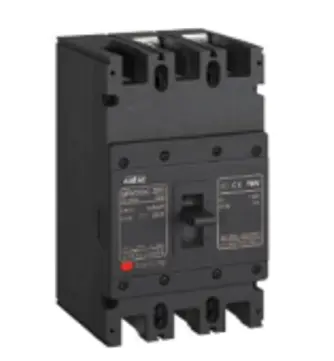

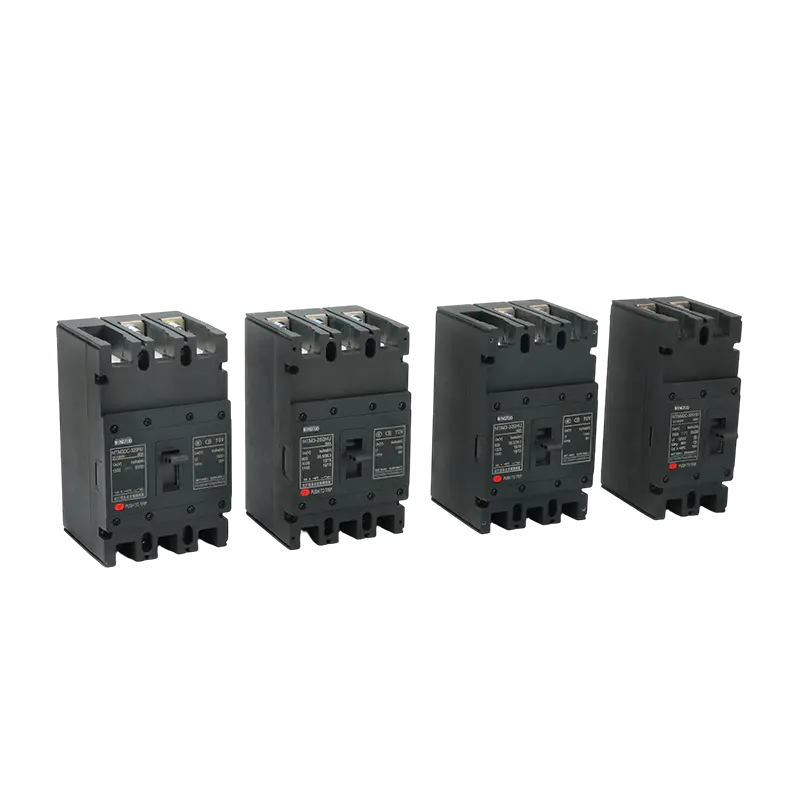

Leverandører af solcelle PV DC MCCB

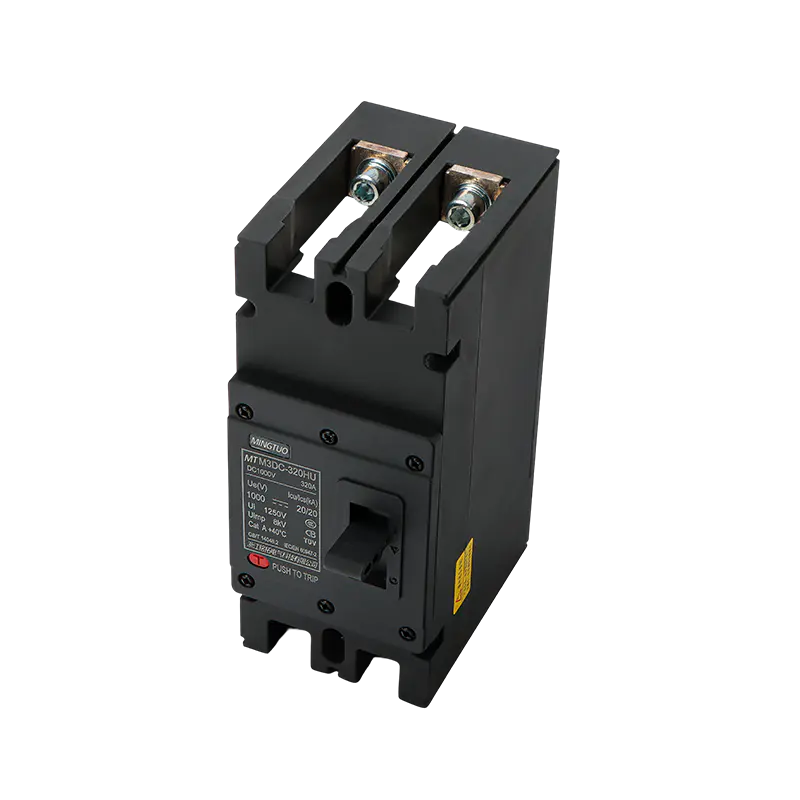

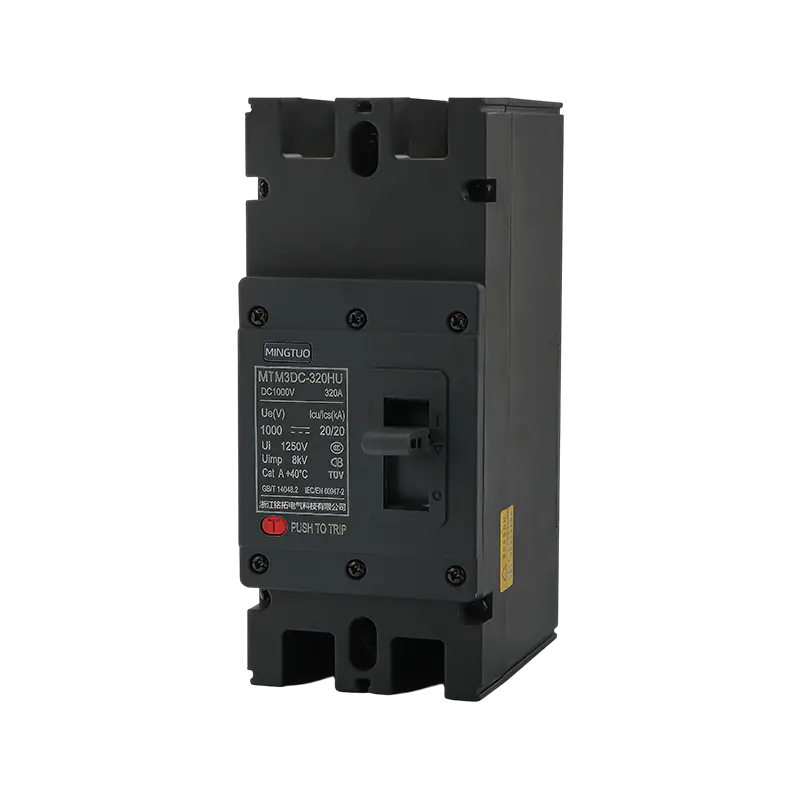

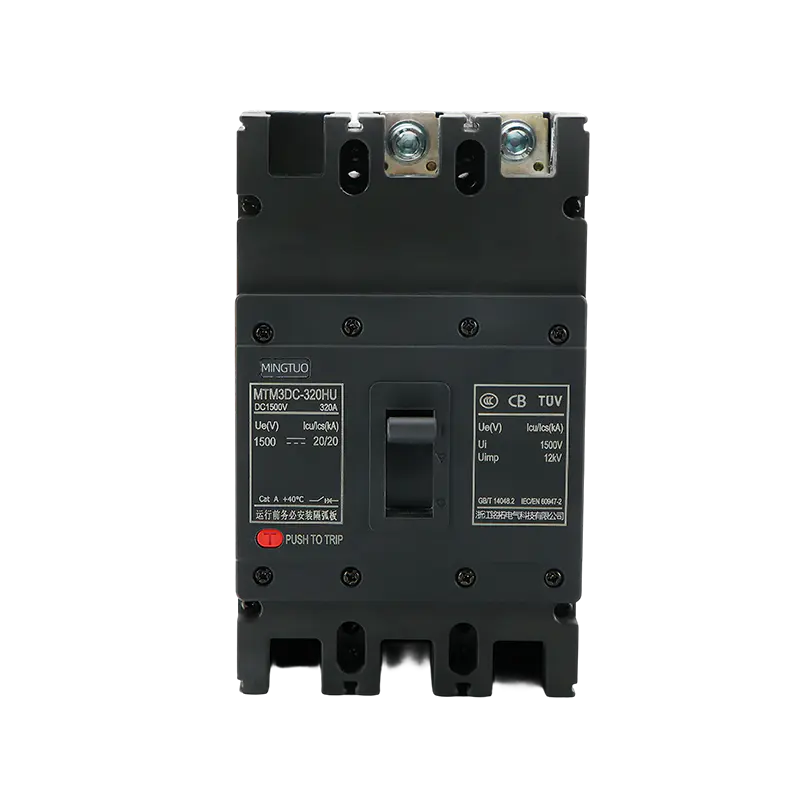

Hjem / Produkter / Strømafbrydere i formstøbt hus / MTM3 serie MCCB / PV DC MCCB 1000V 630A solafbryder til panelbeskyttelse
Denne afbryder giver pålidelig overbelastnings-, kortslutnings- og lysbuefejlbeskyttelse til den fotovoltaiske DC-side gennem arbejdsgangen med "detektering af fejl → hurtig udløsning→ magnetisk slukning af lysbuer", mens den understøtter sikker isolation og statusovervågning for at sikre sikker og stabil drift af systemet.
I overensstemmelse med strenge internationale sikkerhedsstandarder gennemgår vores afbrydere strenge tests for at sikre urokkelig ydeevne gennem hele dit systems hele 25-årige levetid.
| 1. Overlegen DC-ydelse | Høj brydekapacitet op til 25kA ved 1000–1500V DC Lynhurtig 0,5 ms fejlregistrering og afbrydelse Pålidelig undertrykkelse af jævnstrømsbuer for at beskytte udstyr og personale |
| 2. Enestående holdbarhed | IP65-klassificeret UV-bestandigt hus Saltspray-korrosionsbestandig, testet i 1000 timer Minimum 20.000 mekaniske driftscyklusser Fungerer pålideligt under ekstreme miljøforhold |
| 3. Intelligente funktioner | Integreret fejlovervågning og fjernbetjening Tydelige statusindikatorer til systemovervågning i realtid Temperaturkompensationsteknologi for forbedret beskyttelse |
| 4. Certificeret kvalitetssikring | TÜV Rheinland certificeret, UL 489B kompatibel IEC 60947-2 standard overensstemmelse 100 % fabrikstestet før forsendelse for ensartet ydeevne |
| 5. Nem installation og vedligeholdelse | 35 % mere kompakt end konventionelle DC-afbrydere Værktøjsfri tilbehørsinstallation og frontvendte tilslutningsklemmer Alsidig til DIN-skinne eller panelmontering |
| 6. Omkostningseffektivitet | Længere levetid end standardløsninger Reducerede vedligeholdelseskrav Fabriksdirekte priser med 3 års garanti og global support |
-
MCCB Instantaneous Test
-
MCCB Temperature Rise Test Bench
-
MCCB Temperature Rise Test Bench
-
MCCB Temperature Rise Test Bench
-
MCCB Temperature Rise Test Bench
-
MCCB Assemble
-
MCCB Assemble
-
MCCB Temperature Rise Test Bench
For at sikre transportsikkerheden eksporteres vores elektriske produkter i forstærkede trækasser. Kasserne gennemgår varmebehandling og bærer ISPM-15-mærket, hvilket muliggør hurtig toldbehandling. Det hævede bunddesign letter betjeningen af gaffeltrucken, mens intern stødabsorberende fastgørelse sikrer, at produkterne ankommer intakte. Alle udvendige kasser er tydeligt mærket og overholder internationale logistikstandarder.
-

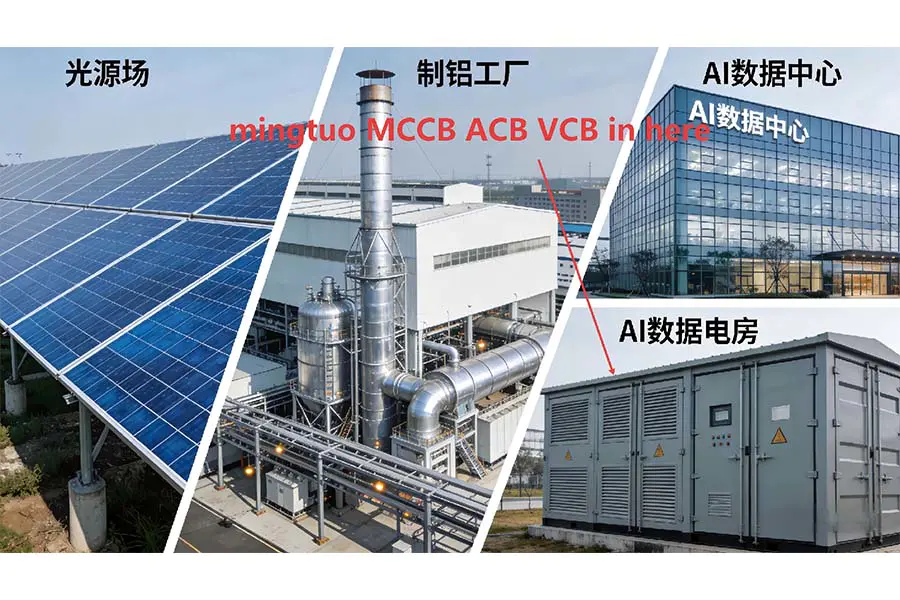

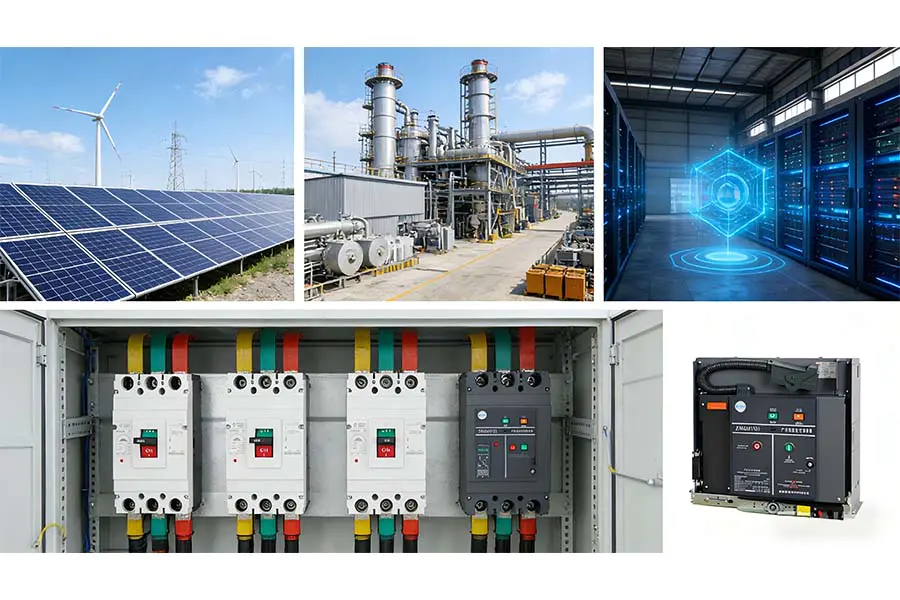

Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
-
Box-typesubstation ACB VCB MCCB
-
Power transmission successful
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
| EKSTERIØR |  |  | |||||
| Skalramme | Model SRM3DC-320 | SRM3DC-400 | |||||
| Antal stænger | 2 | tre | 2 | tre | |||
| Nominel arbejdsspænding Ue(V) | DC500 | DC1000 | DC1500 | DC250/500 | DC750/1000 | DC1250/1500 | DC1250/1500 |
| Nominel isolationsspænding Ui(V) | DC1250 | DC1500 | DC1500 | ||||
| Nominel slagmodstandsspænding Uimp(kV) | otte | 12 | 12 | ||||
| Nominel strøm i(A) | 63, 80, 100, 125, 140, 160, 180, 200, 225, 250, 280, 315, 320 | 225, 250, 315, 350, 400 | |||||
| Nominel grænse kortslutningsbrudkapacitet Icu(kA) | 50 | 20 | 20 | 65 | 35 | 15 | 15 (2-polet ring) 20[3-polet streng) |
| en | en | / | 70 | 40 | 20 | 20[2-polestring) 25 (3-polet streng) | |
| Ics(kA) forbindelsestilstand for drift af kortslutningsbrudkapacitet | Ics=100% Icu | ||||||
| Op og ned, ned og op (2P, 320/3P) Gå ind og ud, gå op og ud (3P) | |||||||
| Brugskategori | A | ||||||
| Har den isolationsfunktion? | være
| ||||||
| Driftsomgivelsestemperatur | -35℃~70℃ | ||||||
| Mekanisk levetid (tider) | 20000 | ti tusinde | |||||
| Elektrisk levetid (tider) | 3000 | 2000 | 1500 | 1000 | 1000 | 700 | 500 |
| Opfyld et kriterium | IEC/EN 60947-2, GB/T 14048.2 | ||||||

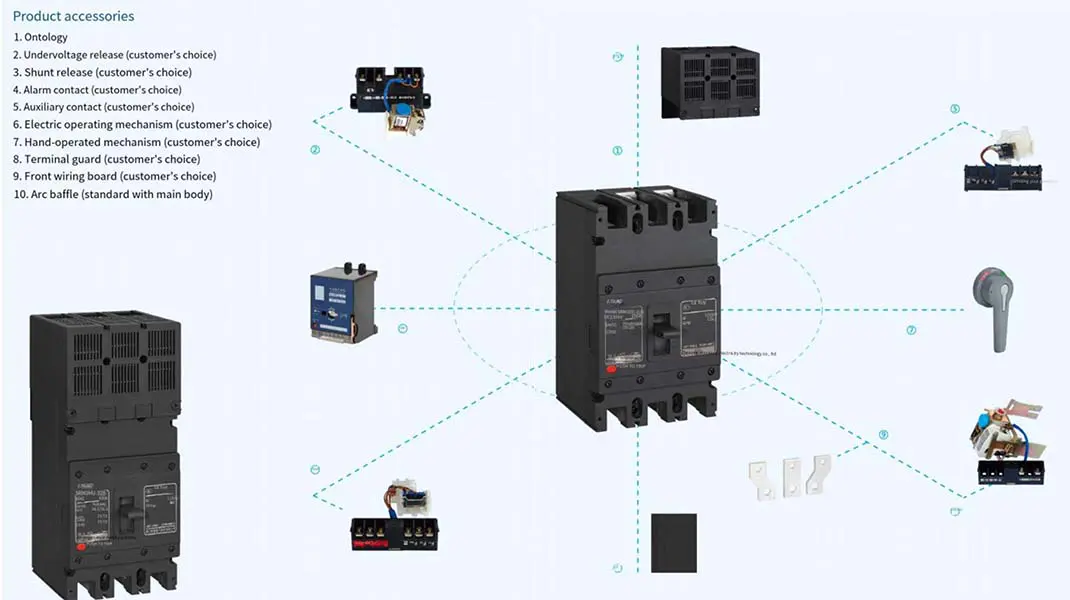

| Vedhæftet fil | Separat magnetisering, hjælpe, alarm, manuel drift og elektrisk drift | ||||||
| Autentificering | CCC, CE, TUV | ||||||
| mål (længde × bredde × højde)(mm) | 180×76×126 (2P) 180×107×126 (3P) | 250×124×165 (2P) 250×182×165 (3P) | |||||

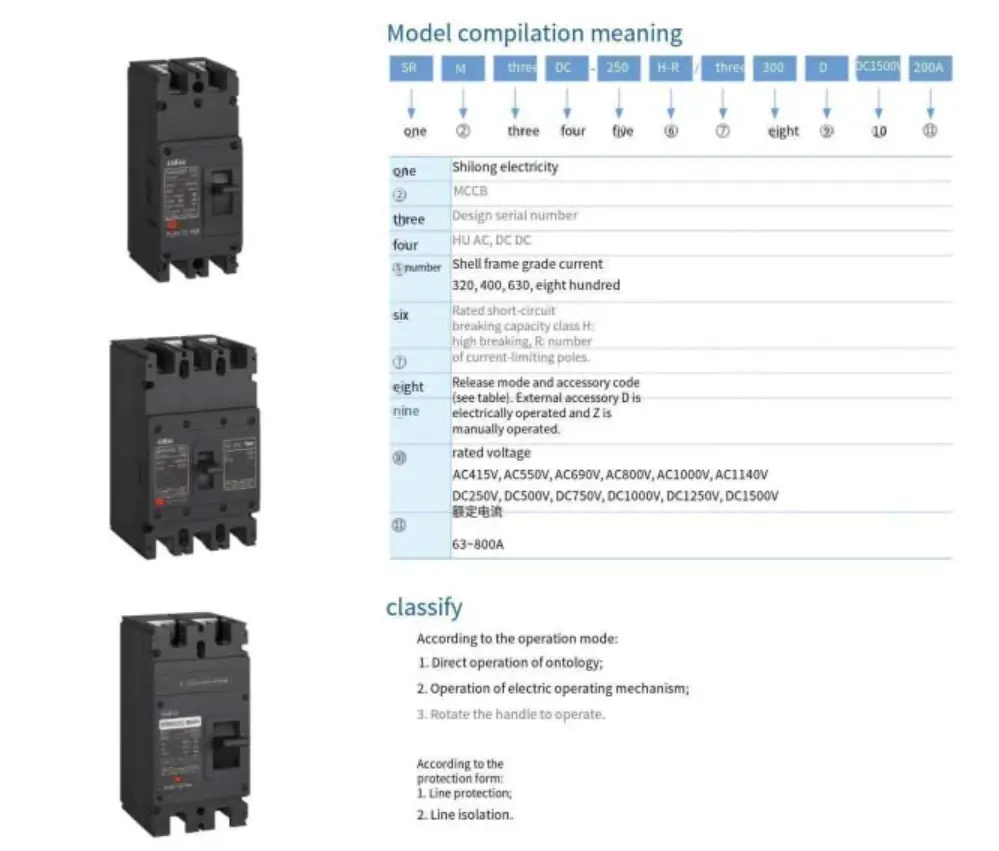

| væremærkninger | 320 skalramme er opdelt i H: højbryder, R: strømbegrænsende type | ||||||
| EKSTERIØR |  |  | ||||||

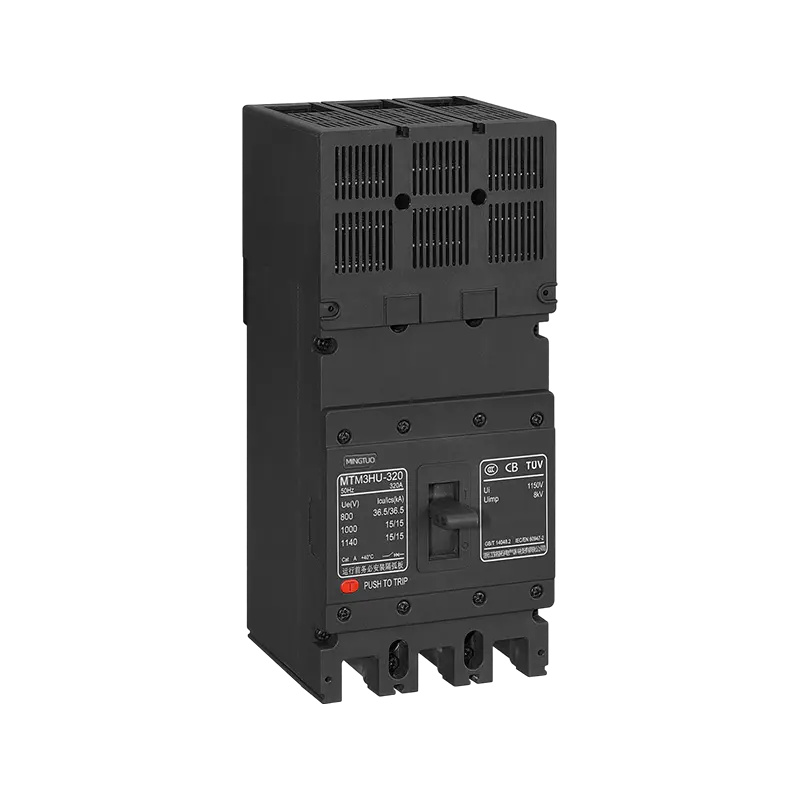

| Skalramme | SRM3HU-320 | SRM3HU-400 | ||||||
| Antal stænger | tre | tre | ||||||
| Nominel arbejdsspænding Ue(V) | AC415 | AC500/600 | AC800 | AC1000/1400 | AC415 | AC500/690 | AC800 | AC1000/1140 |
| Nominel isolationsspænding Ui(V) | AC1150 | |||||||
| Nominel slagmodstandsspænding Uimp(kV) | otte | 12 | ||||||
| Nominel strøm i(A) | 63, 80, 100, 125, 140, 160, 180, 200, 225, 250, 280, 315, 320 | 250, 280, 315, 320, 350, fire hundrede | ||||||
| Nominel grænse kortslutningsbrudkapacitet Icu(kA) | ottey-five | 50 | 36.5 | 10 | ottey-five | 50 | 36.5 | 10 |
| en | ! | en | en | 100 | 60 | 50 | 15 | |
| Ics(kA) forbindelsestilstand for drift af kortslutningsbrudkapacitet | Ics=100% Icu | |||||||
| Brugskategori | A | |||||||
| Har den isolationsfunktion? | være | |||||||
| Driftsomgivelsestemperatur | -35℃~70℃ | |||||||
| Mekanisk levetid (tider) | 20000 | ti tusinde | ||||||
| Elektrisk levetid (tider) | 3000 | 3000 | 3000 | 2000 | 1000 | 1000 | 1000 | 700 |
| Opfyld et kriterium | IEC/EN 60947-2, GB/T 14048.2 | |||||||
| Vedhæftet fil | Separat magnetisering, hjælpe, alarm, manuel drift og elektrisk drift | |||||||
| Autentificering | CCC, CE, TUV | |||||||
| mål (længde × bredde × højde)(mm) | 180×107×126 (3P) | 250×182×165 (3P) | ||||||
| væremærkninger | 320 skalramme er opdelt i H: højbryder, R: strømbegrænsende type | |||||||
| EKSTERIØR |  | | ||||||
| Skalramme | SRM3HU-630 | SRM3HU-800 | ||||||
| Antal stænger | tre | tre | ||||||
| Nominel arbejdsspænding Ue(V) | AC415 | AC500/600 | AC800 | AC1000/1400 | AC415 | AC500/690 | AC800 | AC1000/1140 |
| Nominel isolationsspænding Ui(V) | AC1150 | |||||||
| Nominel slagmodstandsspænding Uimp(kV) | 12 | 12 | ||||||
| Nominel strøm i(A) | 500 630 | 700, otte hundrede | ||||||
| Nominel grænse kortslutningsbrudkapacitet Icu(kA) | ottey-five | 50 | 36.5 | 10 | ottey-five | 50 | 36.5 | 10 |
| 100 | 60 | 50 | 15 | 100 | 60 | 50 | 15 | |
| Ics(kA) forbindelsestilstand for drift af kortslutningsbrudkapacitet | Ics=100% Icu | |||||||
| Brugskategori | A | |||||||
| Har den isolationsfunktion? | være | |||||||
| Driftsomgivelsestemperatur | -35℃~70℃ | |||||||
| Mekanisk levetid (tider) | 5000 | ti tusinde | ||||||
| Elektrisk levetid (tider) | 1000 | 1000 | 1000 | 700 | 1000 | 1000 | 1000 | 700 |
| Opfyld et kriterium | IEC/EN 60947-2, GB/T 14048.2 | |||||||
| Vedhæftet fil | Separat magnetisering, hjælpe, alarm, manuel drift og elektrisk drift | |||||||
| Autentificering | CCC, CE, TUV | |||||||
| mål (længde × bredde × højde)(mm) | 250×182×165 (3P) | 250×182×165 (3P) | ||||||
| EKSTERIØR |  |  | ||||||
| Skalramme | Model SRM3DC-320 | SRM3DC-800 | ||||||
| Antal stænger | 2-tre | 2-tre | ||||||
| Nominel arbejdsspænding Ue(V) | DC500 | DC1000 | DC1500 | DC250/500 | DC750/1000 | DC1250/1500 | DC1250/1500 | |
| Nominel isolationsspænding Ui(V) | DC1250 | DC1500 | DC1500 | |||||
| Nominel slagmodstandsspænding Uimp(kV) | otte | 12 | 12 | |||||
| Nominel strøm i(A) | 63, 80, 100, 125, 140, 160, 180, 200, 225, 250, 280, 315, 350 | 225, 250, 315, 350, fire hundrede | ||||||
| Nominel grænse kortslutningsbrudkapacitet Icu(kA) | 50 | 20 | 20 | 65 | 35 | 15 | 15 (2-polet streng) 20 (3-polet streng) | |
| en | en | / | 70 | 40 | 20 | 20 (2-polet streng) 25 (3-polet streng) | ||
| Ics(kA) forbindelsestilstand for drift af kortslutningsbrudkapacitet | Ics=100% Icu | |||||||
| Brugskategori | A | |||||||
| Har den isolationsfunktion? | være | |||||||
| Driftsomgivelsestemperatur | -35℃~70℃ | |||||||
| Mekanisk levetid (tider) | 20000 | ti tusinde | ||||||
| Elektrisk levetid (tider) | 3000 | 2000 | 1500 | 1000 | 1000 | 700 | 500 | |
| Opfyld et kriterium | IEC/EN 60947-2, GB/T 14048.2 | |||||||
| Vedhæftet fil | Separat magnetisering, hjælpe, alarm, manuel drift og elektrisk drift | |||||||
| Autentificering | CCC, CE, TUV | |||||||
| mål (længde × bredde × højde)(mm) | 180×76×126(2P) 180×107×126(3P) | 250×124×165(2P) 250×182×165(3P) | ||||||
