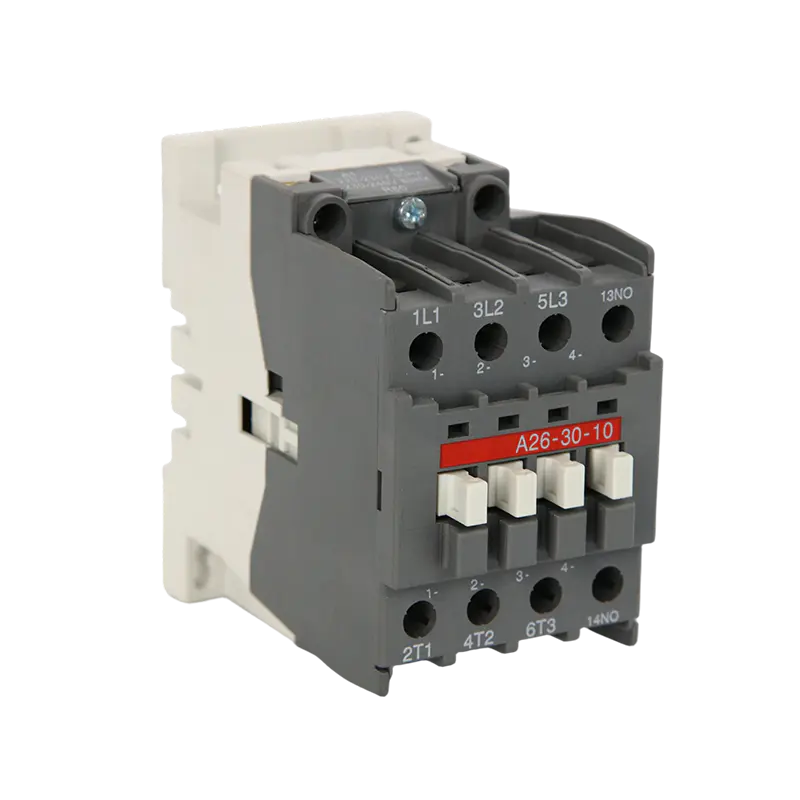

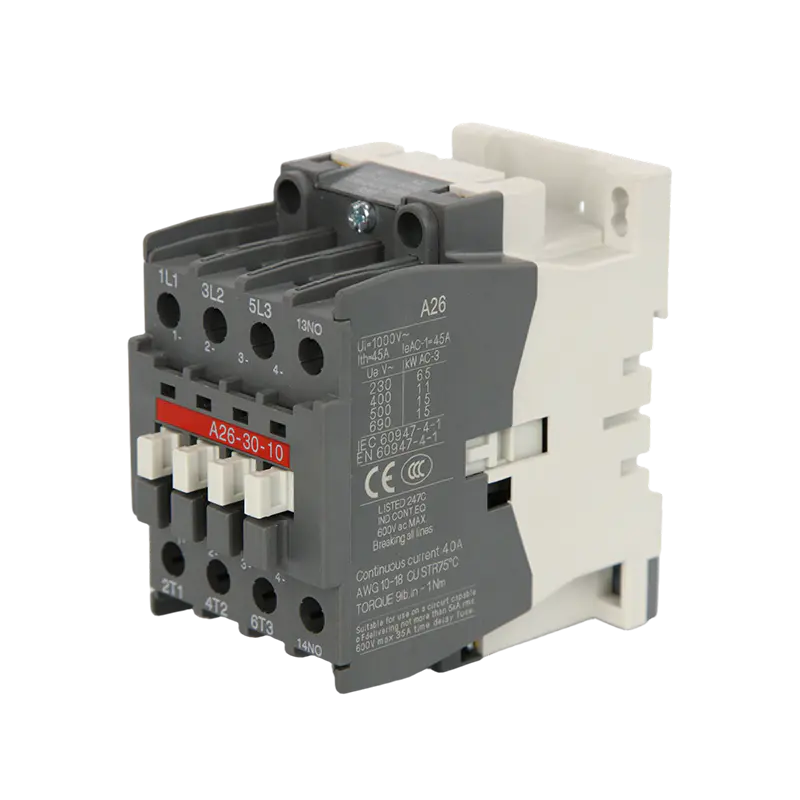

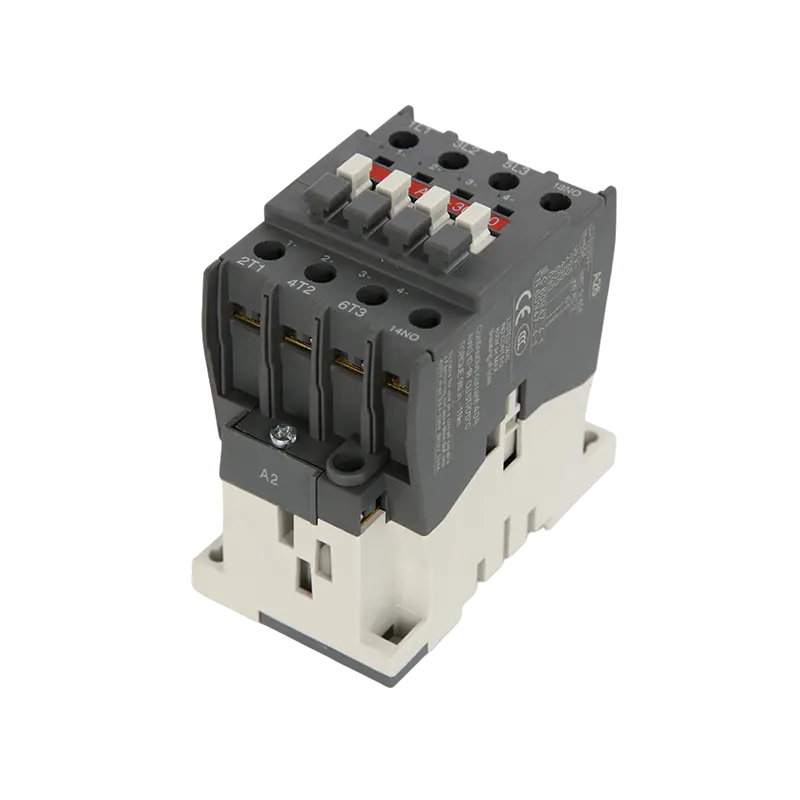

AC Kontaktor 40A 380V 3P – Industrimotorstartrelæ

Name: AC Kontaktor 40A 380V 3P – Industrimotorstartrelæ
Rating: 5 (99 reviews)

Beskrivelse:

MINGTUO LC1-seriens AC-kontaktorer giver pålidelig kobling og kontrol til en bred vifte af elektriske applikationer. Disse kontaktorer er designet med avancerede elektromagnetiske mekanismer og holdbare kontaktmaterialer og sikrer stabil drift, lang levetid og ensartet ydeevne i krævende industrielle miljøer. Deres kompakte, modulære design tillader fleksibel integration i forskellige styresystemer, samtidig med at pladsbehovet minimeres.

Ansøgninger:

Primære applikationer

Motorbeskyttelse og kontrolsystemer

HVAC-systemstyring og automatisering

Industriel automation og maskinstyring

Pumpe og kompressor drift

Lysstyringskredsløb

Strømdistribution og omstillingsnetværk

Kontakt os Download (1 fil) Facebook

Forrige:Magnetisk AC-kontaktor 25A 220V – DIN-skinnemotorkontrolkontakt Næste:Ingen næste vare

Arbejdsprincip
Kvalitetsforklaring

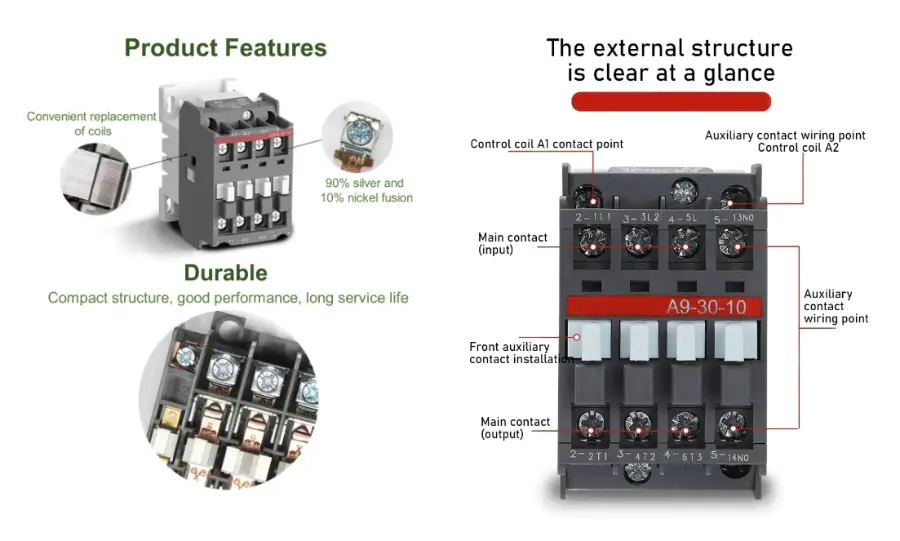

Produktegenskaber
Installation og idriftsættelse
Emballage og forsendelse
Projektsager
Vejledning til produktvalg

AC Contactor.mp4

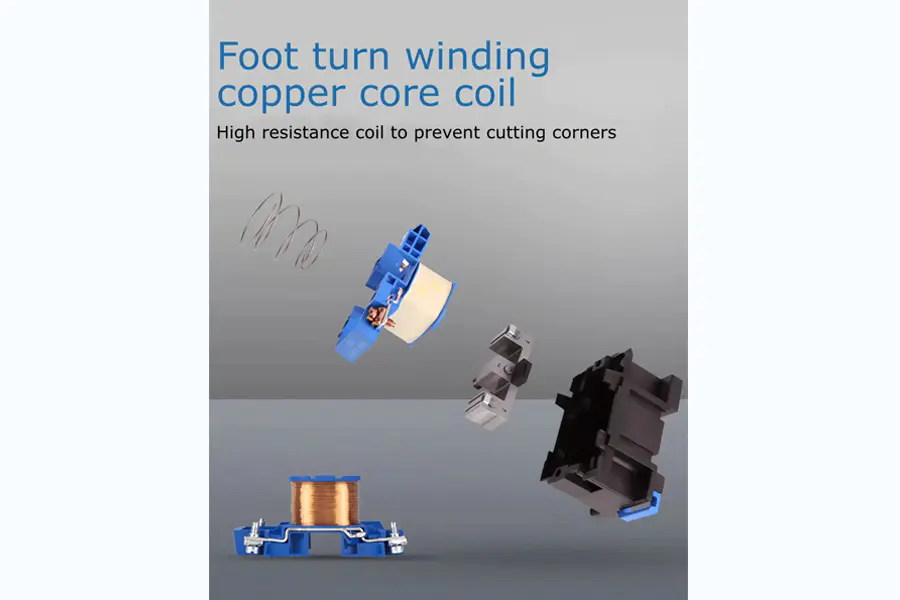

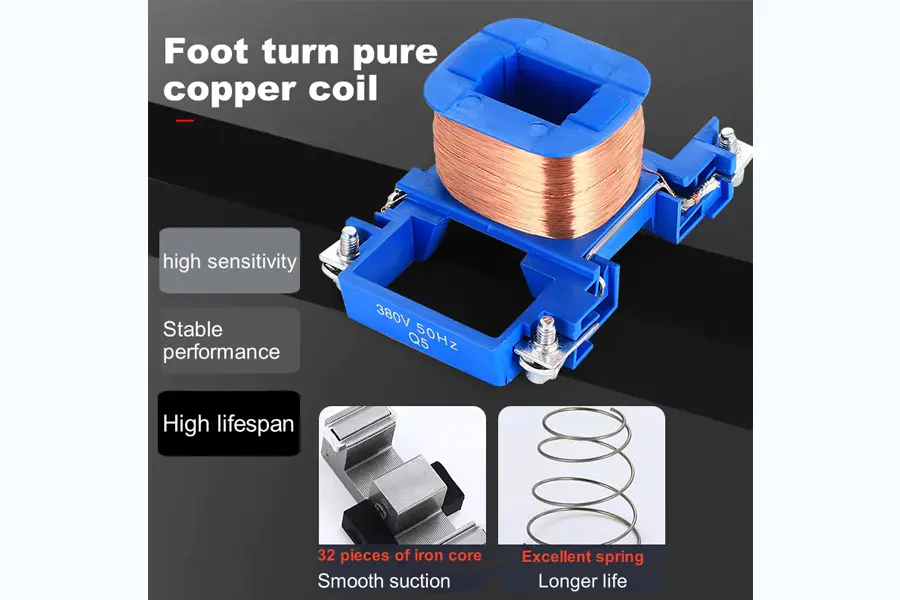

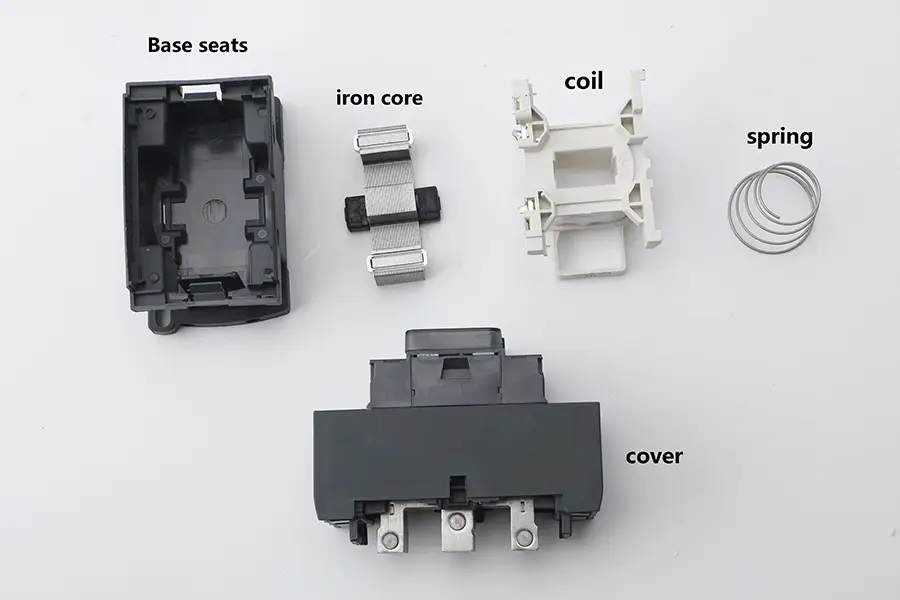

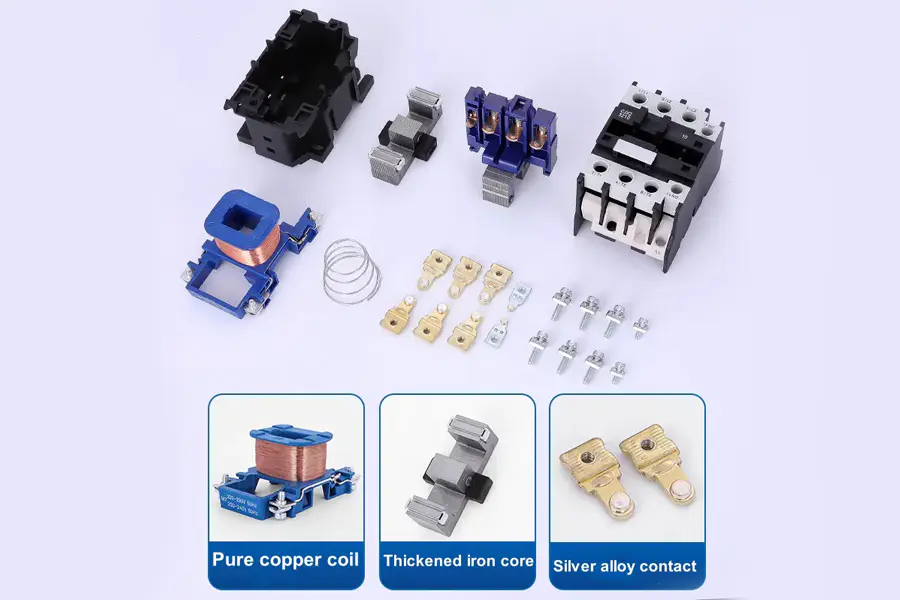

Når AC-kontaktoren er aktiveret, genererer den interne spole et magnetisk felt, hvilket får den bevægelige jernkerne og den stationære jernkerne til at tiltrække hinanden. Denne bevægelse driver kontaktsystemet til at gå i indgreb med de stationære kontakter, hvilket fuldender kredsløbet. Når spolen er afbrudt, forsvinder tiltrækningskraften, og nulstillingsfjederen løfter den bevægelige jernkerne, adskiller kontakterne og bryder kredsløbet.

Contactor Power-on Pull-in Test
AC Contactor

Project Cases
Project Cases
Project Cases
Project Cases
Project Cases

Maksimal effekt af elektrisk motor AC 0≤55°C, 400V	4	5.5	7.5	11	15	18.5	22	30	37
Produktmodel (AC-linjediagram)	AX09	AX12	AX18	AX25	AX32	AX40	AX50	AX65	AX80
Nominel arbejdsstrøm AC-3 0≤55°C, 400V	9	12	18	25	32	40	50	65	80
Nominel arbejdsstrøm AC-1 0≤55°C, 400V	22	25	27	32	55	60	100	115	125

Model Type		9	12	18	25	32	40	50	65	80	95
Nominel arbejdsstrøm (A)	AC3	9	12	18	25	32	40	50	65	80	95
Nominel arbejdsstrøm (A)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Trefaset motor AC–3 niveau (kw)	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	-	-
	500V	5.5	7.5	10	15	18.5	22	30	37	-	-
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	45
Nominel varmestrømIth(A)		20	20	30	32	40	50	60	80	125	125
Elektrisk levetid (10000 cyklusser)	AC3	100	100	100	100	80	80	60	60	60	60
Elektrisk levetid (10000 cyklusser)	AC4	20	20	20	20	20	15	15	15	10	10
Mekanisk levetid (10000 cyklusser)		1000	1000	1000	1000	800	800	800	800	600	600
Kontakt model		3P NR					3P NC NR

Model	Nominel strøm (A)	Hovedkontakt	Hjælpekontakt	Enfaset belastningseffekt (kW)	Trefaset belastningseffekt (kW)
CJX2-0910	9A	3NEJ	1 NEJ	1,8KW	3,5KW
CJX2-0901	9A	3NEJ	1NC	1,8KW	3,5KW
CJX2-1210	12A	3NEJ	1 NEJ	2,5KW	5KW
CJX2-1201	12A	3NEJ	1NC	2,5KW	5KW
CJX2-1810	18A	3NEJ	1 NEJ	3,5KW	7,5KW
CJX2-1801	18A	3NEJ	1NC	3,5KW	7,5KW
CJX2-2510	25A	3NEJ	1 NEJ	5KW	8,5KW
CJX2-2501	25A	3NEJ	1NC	5KW	8,5KW
CJX2-3210	32A	3NEJ	1 NEJ	6KW	12KW
CJX2-3201	32A	3NEJ	1NC	6KW	12KW
CJX2-4011	40A	3NEJ	1 NEJ 1NC	8KW	18,5KW
CJX2-5011	50A	3NEJ	1 NEJ 1NC	10KW	24KW
CJX2-6511	65A	3NEJ	1 NEJ 1NC	12,5KW	28KW
CJX2-8011	80A	3NEJ	1 NEJ 1NC	15,5KW	37KW
CJX2-9511	95A	3NEJ	1 NEJ 1NC	18,5KW	44KW
