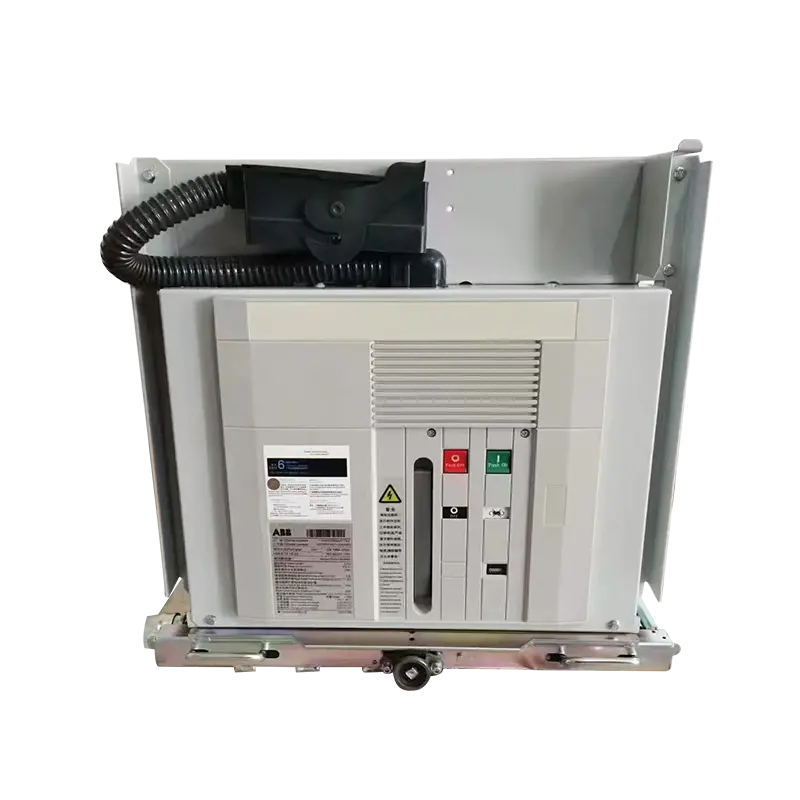

Name: VD4 12kV mellemspænding indendørs vakuumafbryder, 630A–1250A
Rating: 5 (99 reviews)

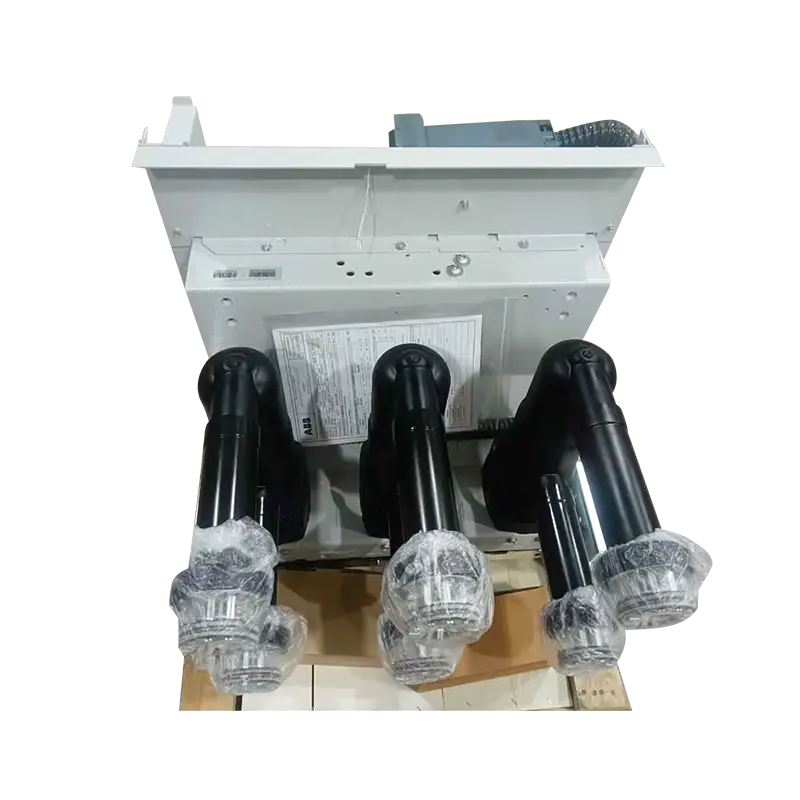

VD4 12kV mellemspænding indendørs vakuumafbryder, 630A–1250A

Beskrivelse:

MINGTUO VD4 12kV Vacuum Circuit Breaker (VCB) er en mellemspænding indendørs afbryder designet til at give præcis beskyttelse og kontrol til trefasede AC-systemer, der arbejder ved 50Hz, med nominelle spændinger fra 3,6kV til 12kV. Understøtter mærkestrømme fra 630A til 1250A, denne afbryder er ideel til indendørs koblingsinstallationer i transformerstationer, industrielle faciliteter og kommercielle strømdistributionssystemer. Ved at anvende avanceret vakuumafbryderteknologi sikrer den hurtig fejlafbrydelse, driftssikkerhed og langsigtet sikkerhed.

Ansøgninger:

Indendørs mellemspændingspaneler

Industrielle anlæg, der kræver pålidelig MV-beskyttelse

Kommerciel infrastruktur inklusive hospitaler, lufthavne og datacentre

Systemer, der kræver hyppig drift og lav-vedligeholdelsesløsninger

High Voltage Vacuum Circuit Breaker
VS1 Medium-Voltage Indoor Vacuum Circuit Breaker

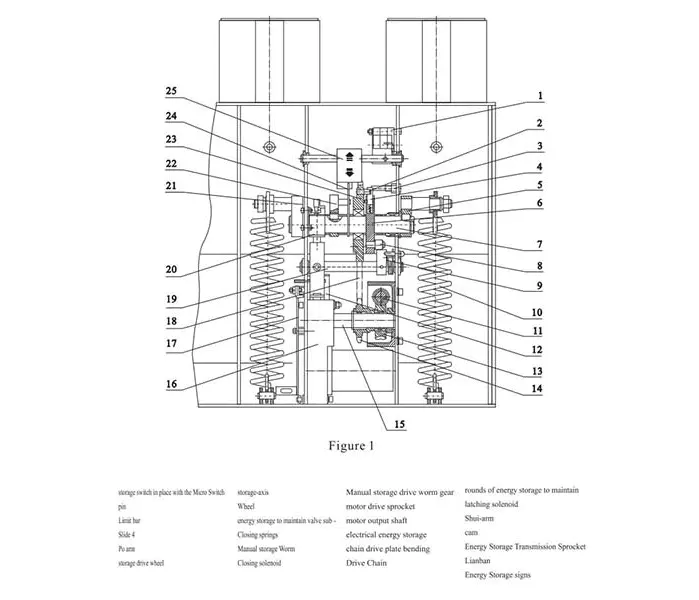

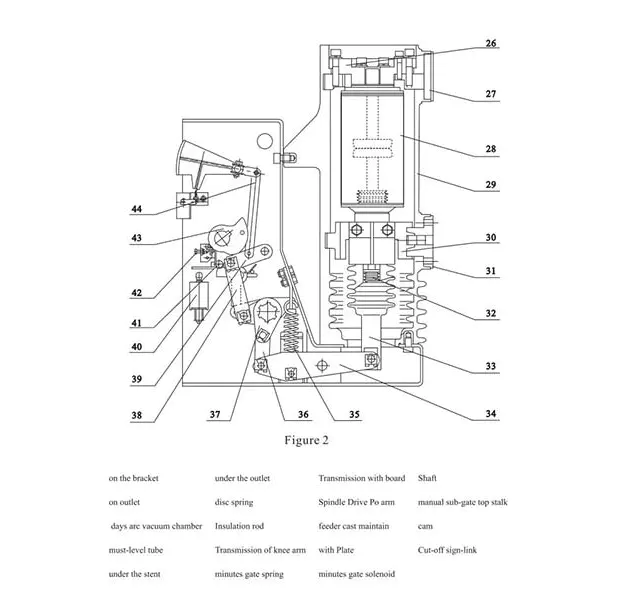

VCB Composition

Under normale forhold forbliver hovedkontakterne lukkede for at tillade kontinuerlig strøm. Ved detektering af overstrøm eller en kortslutning adskiller fjedermekanismen hurtigt kontakterne og frembringer en lysbue indeholdt i vakuumafbryderen. Lysbuen afkøles og slukkes, hvilket sikkert isolerer det defekte kredsløb og forhindrer beskadigelse af nedstrøms udstyr. Dette sikrer høj driftssikkerhed og minimalt vedligeholdelsesbehov.

Produkttilbehør

Insulating Cylinder
Bearer Supporting Bracket
Touch And Touch Arm Cover
Flexible Connection
Moving Contact

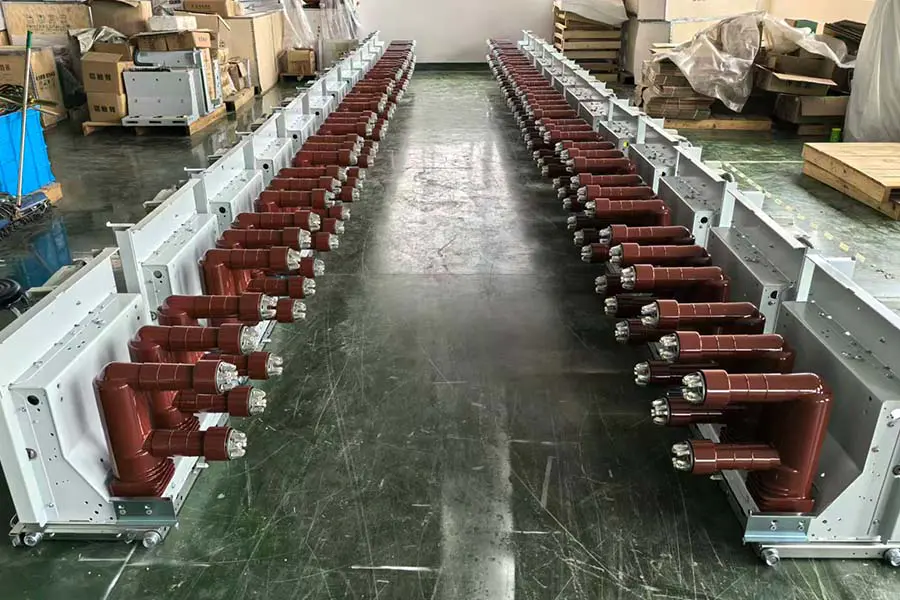

Main Product
Insulating Cylinder
Vaccum Tube

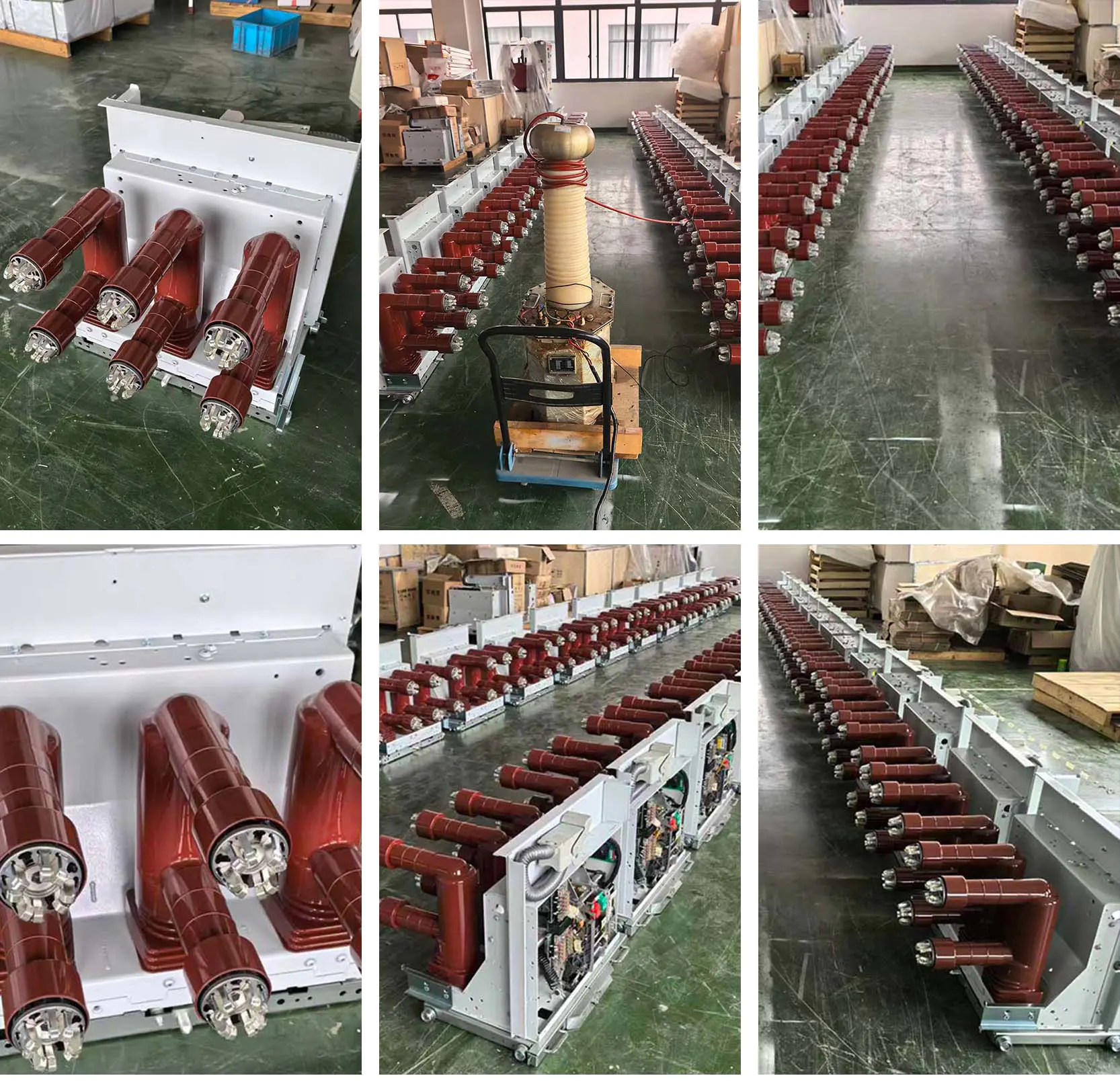

Withstand Voltage Test
Product Debugging
Product Debugging
Product Debugging
Product Debugging
Withstand Voltage Test
Mechanical Characteristic Testing
Product Debugging
Test the opening and closing speed, time, synchron
High Voltage Vacuum Circuit Breaker
VS1 Medium-Voltage Indoor Vacuum Circuit Breaker

For at sikre transportsikkerheden eksporteres vores elektriske produkter i forstærkede trækasser. Kasserne gennemgår varmebehandling og bærer ISPM-15-mærket, hvilket muliggør hurtig toldbehandling. Det hævede bunddesign letter betjeningen af gaffeltrucken, mens intern stødabsorberende fastgørelse sikrer, at produkterne ankommer intakte. Alle udvendige kasser er tydeligt mærket og overholder internationale logistikstandarder.

High and Low Voltage Switchgear (ACB, MCCB, VCB)
Box-Type Substation Featuring Our VCB, MCCB, and ACB
High And Low Voltage Cabinets Successfully Powered

Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Power transmission successful
Box-typesubstation ACB VCB MCCB
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB

Nej	Vare	Enheder	Tælle værdi
1	Den nominelle spænding	-	12 24 35
2	Den nominelle spænding (short-term frequency tolerance 1min)	kV	42
3	Den nominelle spænding tolerance lightning shocks peak	-	75
4	Nominel frekvens	Hz	50
5	Nominel strøm	A	630, 1250
			630, 1250、1600、2000、2500、3150
			1250, 1600, 2000, 2500, 3150, 4000
6	Nominel kortslutningsstrøm	kA	20/25, 31,5, 40
7	Den nominelle spænding short tolerance	kA	20/25, 31,5, 40
8	Vurderet kort varighed	s	4
9	Nominel strøm peak tolerance	kA	50/63, 80, 100
10	Nominel kortslutningsstrøm tæt	kA	50/63, 80, 100
11	Det sekundære kredsløbs frekvensspændingstolerance 1min)	V	2000
12	Nominel singleback kondensator indstillet åben kredsløbsstrøm	A	630/400 (40kA 800/400)
13	Nominel kondensator indstillet tætstrømme	kA	12,5 (frekvens ikke større end 1000Hz)
14	Bremse-bremsetid (nominel spænding)	ms	≤50
15	Feedertid (nominel spænding)	ms	≤100
16	Mekanisk liv	-	20000
17	Nominel strøm open circuit times (life)	Skifter	20000
18	Nominel kortslutningsstrøm åbent kredsløb	-	50 (40kA≤30)
19	Dynamisk og statisk kontakt tillader slidtykkelse	mm	3
20	Den nominelle driftsspændingsføder	-	-
21	Den nominelle spænding break-brake operations	V	AC110/220 DC110/220
22	Lagermotors nominelle spænding	-	-
23	Lagringsmotoreffekt	W	70
24	Opbevaringstid	s	≤10
25	Kontaktåbningsafstand	mm	11 ± 1
26	Super tur	-	3,5 ± 0,5
27	Afvisningstid for lukkende kontakt	ms	≤240(A≤3)
28	Tre-fase punkter, der lukker på forskellige stadier af seksuel	-	≤2
29	Gennemsnitlig porthastighed (kontaktadskillelse-6 mm)	m/s	0,9-1,2
30	Gennemsnitlig lukkehastighed (6 mm-kontaktlukning)	m/s	0,5-0,8
31	Førende elektrisk kredsløbsmodstand	μΩ	≤50(630a),≤45(1250A) ≤35(1600–2000A),≤250(2400)
32	Kontaktor feeder kontakttryk	N	2000±200(2000A), 2400±200(25kA) 3100±200(31,5kA), 4250±250(40kA)
33	Den nominelle driftssekvens	-	Point - 0,3s - og point 180'erne - og -
