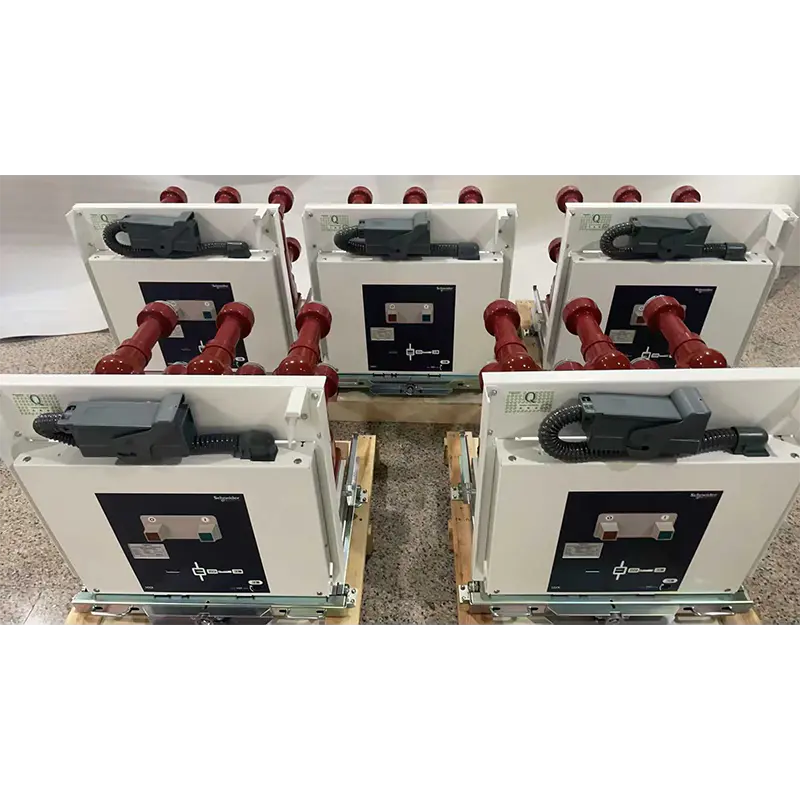

Name: MTHVX 12kV mellemspænding indendørs vakuumafbryder, 630A–1250A
Rating: 5 (99 reviews)

MTHVX 12kV mellemspænding indendørs vakuumafbryder, 630A–1250A

Beskrivelse:

MINGTUO 12kV Indoor Vacuum Circuit Breaker (VCB) er specielt designet til mellemspændingskoblingsanlæg og giver højtydende beskyttelse og kontrol til industrielle, kommercielle og infrastrukturelle strømsystemer. Vurderet til 1250A, er denne afbryder velegnet til både fast og udtræksinstallation og tilbyder robust fejlafbrydelsesevne, lang driftslevetid og avancerede sikkerhedsfunktioner. Dens kompakte og modulære design sikrer pålidelig drift, samtidig med at vedligeholdelse og installationsprocedurer forenkles.

Denne mellemspænding indendørs vakuumafbryder tilbyder en komplet løsning til sikker, pålidelig og effektiv strømfordeling. Dens fleksible installation, avancerede vakuumafbrydelsesteknologi, lange levetid og omfattende beskyttelsesfunktioner gør den velegnet til en lang række industrielle, kommercielle og kritiske infrastrukturapplikationer.

Ansøgninger:

MINGTUO VCB'er er væsentlige komponenter i mellemspændingselektriske systemer, der giver både kontrol og beskyttelse på tværs af en række scenarier:

Strømproduktion:

Generatorbeskyttelse og effektstyring i termiske og vandkraftværker

Integration med sol- og vindenergisystemer

Hjælpestrømfordeling til anlægsudstyr

Transmissions- og distributionsnetværk:

Beskyttelse af understationsfødere og distributionstransformatorer

Ringhovedenhed og indendørs koblingsanlæg

Fejlisolering i by- og industriel strømfordeling

Industrielle systemer:

Motorbeskyttelse med høj kapacitet i stål- og produktionsanlæg

Transformator- og ensrettersikring i kemiske anlæg

Underjordisk og overfladestrømfordeling i minedrift

Infrastruktur og offentlige tjenester:

Jernbane- og metrostrømforsyningssystemer

Lufthavn, hospital og datacenter backup strømbeskyttelse

Industriparker og energidistribution til kommercielle bygninger

Barske eller specielle miljøer:

Offshore platform elektriske systemer

Ørkenminedrift og ekstreme klimaanlæg

Transformatorstationer i høj højde kræver robuste, pålidelige afbrydere

High Voltage Vacuum Circuit Breaker
VS1 Medium-Voltage Indoor Vacuum Circuit Breaker
VCB Composition

Under normal drift forbliver afbryderens hovedkontakter lukkede, hvilket tillader uafbrudt strøm. Under overbelastning eller kortslutningshændelser aktiveres den termiske eller magnetiske udløsningsmekanisme. Fjedermekanismen sikrer hurtig kontaktadskillelse og genererer en kontrolleret elektrisk lysbue. Denne lysbue ledes straks ind i vakuumafbryderen, hvor den afkøles, deles og slukkes. Denne proces isolerer den defekte sektion, beskytter downstream-udstyr og forhindrer skader på det samlede system. Resultatet er hurtig fejlafhjælpning, sikker drift og minimale vedligeholdelseskrav.

Produkttilbehør

Insulating Cylinder
Main Product
Moving Contact
Flexible Connection
Touch And Touch Arm Cover
Bearer Supporting Bracket
Insulating Cylinder
Vaccum Tube

Withstand Voltage Test
Product Debugging
Product Debugging
Product Debugging
Product Debugging
Withstand Voltage Test
Mechanical Characteristic Testing
High Voltage Vacuum Circuit Breaker
VS1 Medium-Voltage Indoor Vacuum Circuit Breaker
VCB Composition

For at sikre transportsikkerheden eksporteres vores elektriske produkter i forstærkede trækasser. Kasserne gennemgår varmebehandling og bærer ISPM-15-mærket, hvilket muliggør hurtig toldbehandling. Det hævede bunddesign letter betjeningen af gaffeltrucken, mens intern stødabsorberende fastgørelse sikrer, at produkterne ankommer intakte. Alle udvendige kasser er tydeligt mærket og overholder internationale logistikstandarder.

High and Low Voltage Switchgear (ACB, MCCB, VCB)
Box-Type Substation Featuring Our VCB, MCCB, and ACB
High And Low Voltage Cabinets Successfully Powered

Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Power transmission successful
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB

Nej	Vare	Enheder	Tælle værdi
1	Den nominelle spænding	-	12 24 35
2	Den nominelle spænding (short-term frequency tolerance 1min)	kV	42
3	Den nominelle spænding tolerance lightning shocks peak	-	75
4	Nominel frekvens	Hz	50
5	Nominel strøm	A	630, 1250
			630, 1250、1600、2000、2500、3150
			1250, 1600, 2000, 2500, 3150, 4000
6	Nominel kortslutningsstrøm	kA	20/25, 31,5, 40
7	Den nominelle spænding short tolerance	kA	20/25, 31,5, 40
8	Vurderet kort varighed	s	4
9	Nominel strøm peak tolerance	kA	50/63, 80, 100
10	Nominel kortslutningsstrøm tæt	kA	50/63, 80, 100
11	Det sekundære kredsløbs frekvensspændingstolerance 1min)	V	2000
12	Nominel singleback kondensator indstillet åben kredsløbsstrøm	A	630/400 (40kA 800/400)
13	Nominel kondensator indstillet tætstrømme	kA	12,5 (frekvens ikke større end 1000Hz)
14	Bremse-bremsetid (nominel spænding)	ms	≤50
15	Feedertid (nominel spænding)	ms	≤100
16	Mekanisk liv	-	20000
17	Nominel strøm open circuit times (life)	Skifter	20000
18	Nominel kortslutningsstrøm åbent kredsløb	-	50 (40kA≤30)
19	Dynamisk og statisk kontakt tillader slidtykkelse	mm	3
20	Den nominelle driftsspændingsføder	-	-
21	Den nominelle spænding break-brake operations	V	AC110/220 DC110/220
22	Lagermotors nominelle spænding	-	-
23	Lagringsmotoreffekt	W	70
24	Opbevaringstid	s	≤10
25	Kontaktåbningsafstand	mm	11 ± 1
26	Super tur	-	3,5 ± 0,5
27	Afvisningstid for lukkende kontakt	ms	≤240(A≤3)
28	Tre-fase punkter, der lukker på forskellige stadier af seksuel	-	≤2
29	Gennemsnitlig porthastighed (kontaktadskillelse-6 mm)	m/s	0,9-1,2
30	Gennemsnitlig lukkehastighed (6 mm-kontaktlukning)	m/s	0,5-0,8
31	Førende elektrisk kredsløbsmodstand	μΩ	≤50(630a),≤45(1250A) ≤35(1600–2000A),≤250(2400)
32	Kontaktor feeder kontakttryk	N	2000±200(2000A), 2400±200(25kA) 3100±200(31,5kA), 4250±250(40kA)
33	Den nominelle driftssekvens	-	Point - 0,3s - og point 180'erne - og -
