Engros ZN85 12kV udendørs vakuumafbryder, 630A, stangmonteret
Hjem / Produkter / Vakuum afbrydere / Udendørs vakuumafbrydere / ZN85 12kV udendørs vakuumafbryder, 630A, stangmonteret
Arbejdsprincip: Beskyttelse af distributionsnetværk: Stangmonterede fødeledninger, elektrificering i landdistrikter og automatisk sektionsopdeling af distributionskredsløb.
Transformatorstationer: Udgående ledninger, transformerbeskyttelse og bus tie breakers.
Industrielle strømsystemer: Fabrikkens vigtigste indgående ledninger, stor motorbeskyttelse og industrielle belastningskredsløb.
Infrastrukturprojekter: Vedvarende energiforbindelser, jernbaneelektrificering og minedriftssystemer.
Særlige scenarier: Hyppig belastningsskift, kondensatorbankstyring og sikker afbrydelse af kabelopladningsstrømme.
 |  |  |
 |  |  |
Vakuumafbrydelsesteknologi: Hermetisk forseglede afbrydere giver høj dielektrisk styrke, lysbueslukning og ensartet ydeevne over længere levetid.

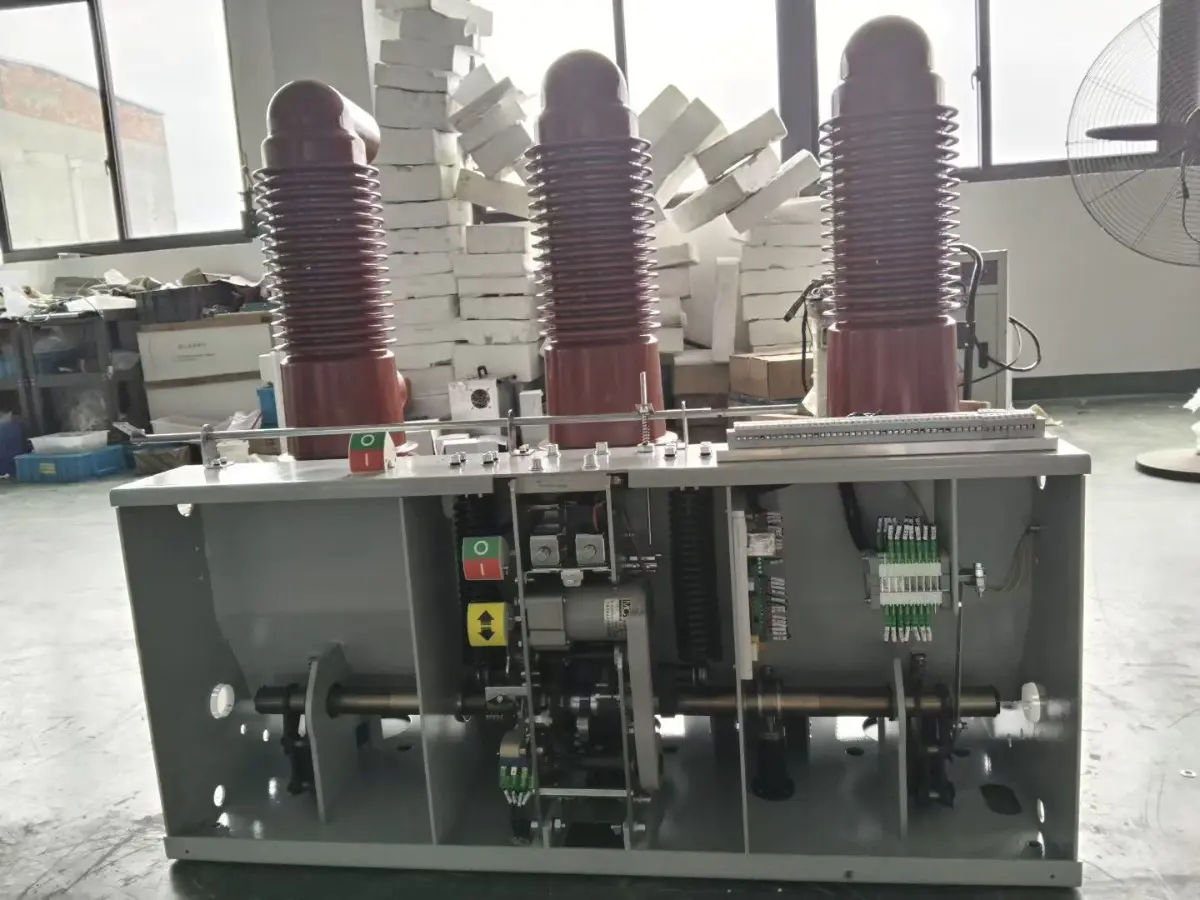

Mekanisk betjening: Fjederbetjent mekanisme tillader både manuel og fjernbetjening, hvilket muliggør hurtig kontaktadskillelse under overbelastning eller kortslutning.
Miljøbeskyttelse: IP54-klassificeret kabinet med korrosionsbestandige materialer sikrer holdbarhed under ekstreme vejrforhold, herunder høj luftfugtighed, vind og støv.
Kompakt og modulært layout: Forenkler installation, inspektion og vedligeholdelse, mens der integreres væsentligt hjælpeudstyr, såsom strømtransformatorer og beskyttelsesrelæer.
Høj pålidelighed med en mekanisk udholdenhed på 10.000 operationer
Avanceret vakuumafbryderteknologi for minimal vedligeholdelse
Kompakt og korrosionsbestandigt design velegnet til udendørs miljøer
IP54-beskyttelse sikrer drift under barske forhold
Integreret smart overvågning og fjernbetjeningsfunktioner
Overholdelse af GB/T 11022 og IEC 62271 standarder
Tilpasselige konfigurationer til specifikke projektkrav
 |  |  |
 |  | |

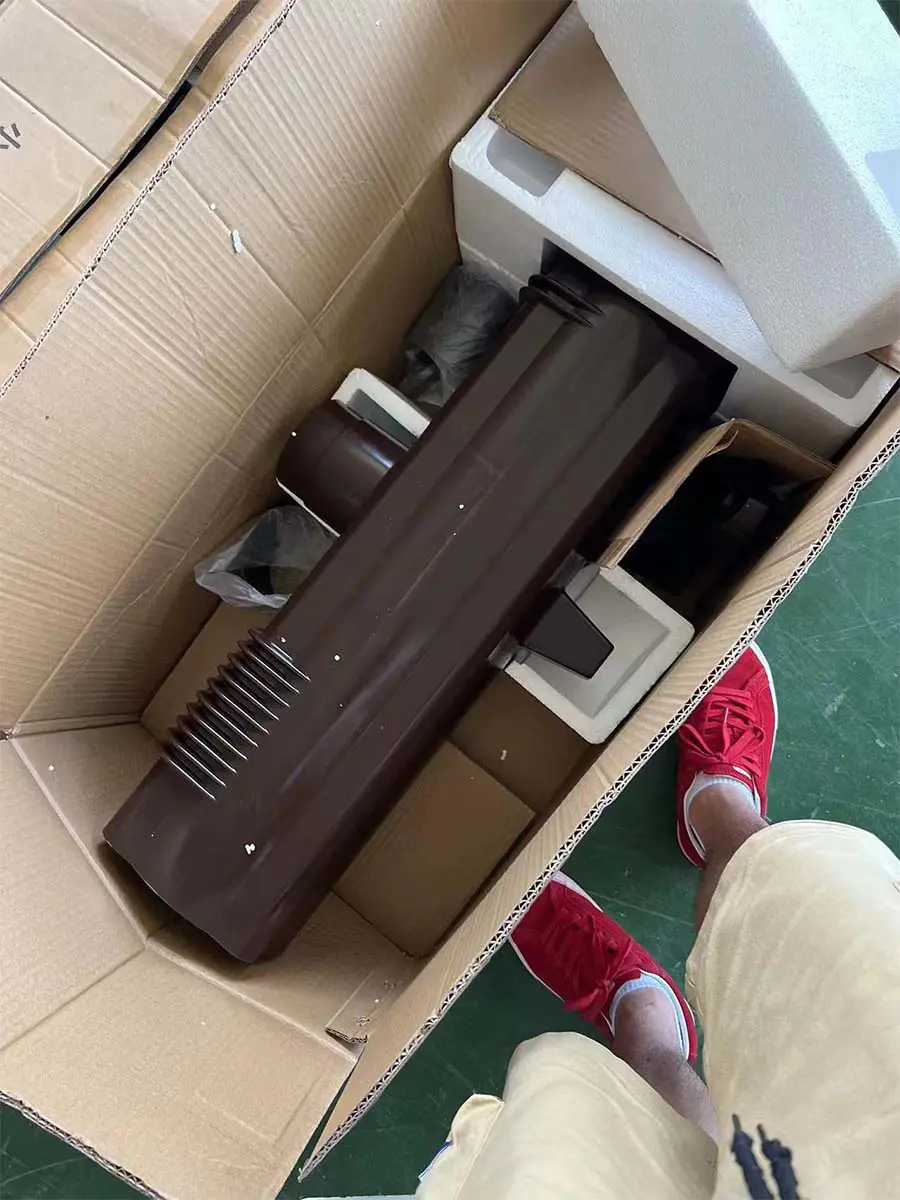

For at sikre transportsikkerheden eksporteres vores elektriske produkter i forstærkede trækasser. Kasserne gennemgår varmebehandling og bærer ISPM-15-mærket, hvilket muliggør hurtig toldbehandling. Det hævede bunddesign letter betjeningen af gaffeltrucken, mens intern stødabsorberende fastgørelse sikrer, at produkterne ankommer intakte. Alle udvendige kasser er tydeligt mærket og overholder internationale logistikstandarder.
-
Box-typesubstation ACB VCB MCCB
-
Power transmission successful
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
-
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
-
Application Scenario Footage
-

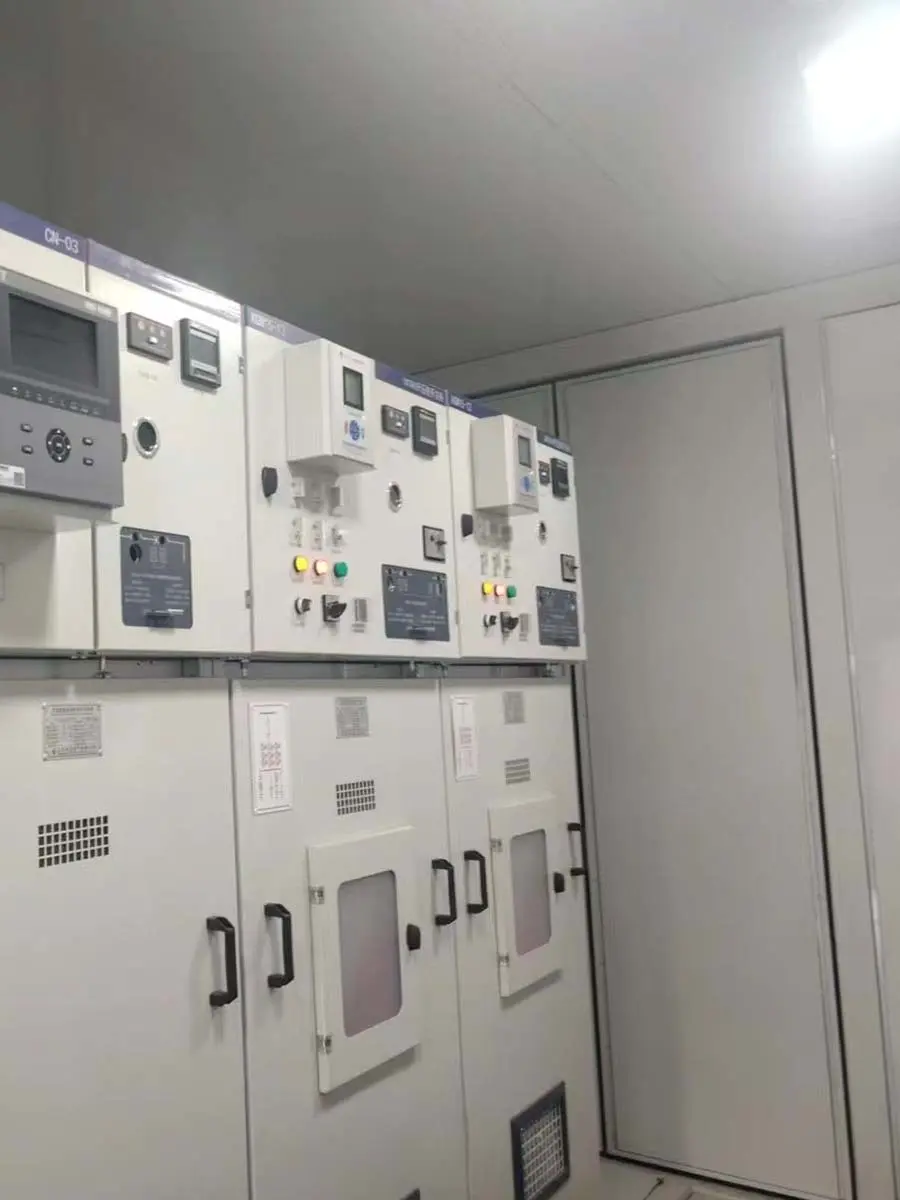

35kV high-voltage switchgear, power transmission successful
-

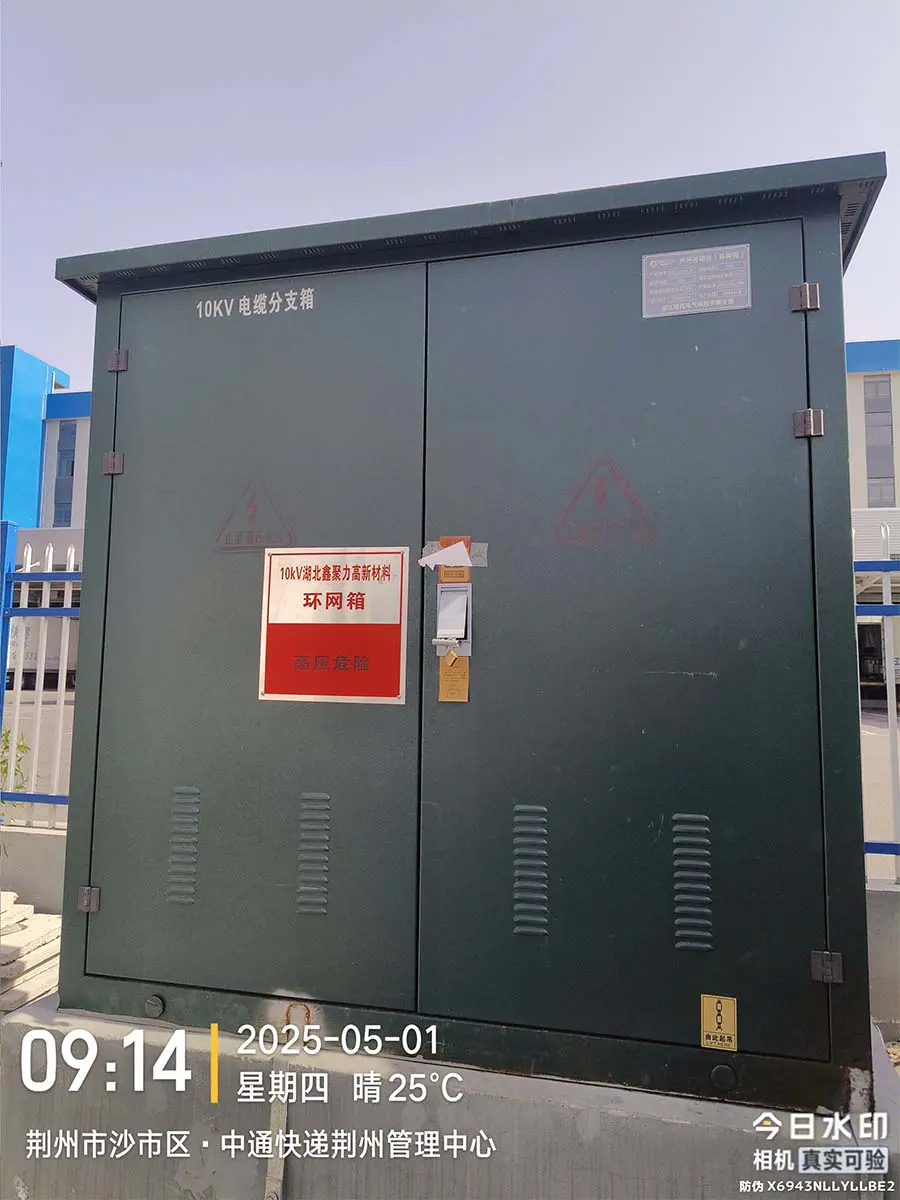

10kV ring main unit, VCB
-

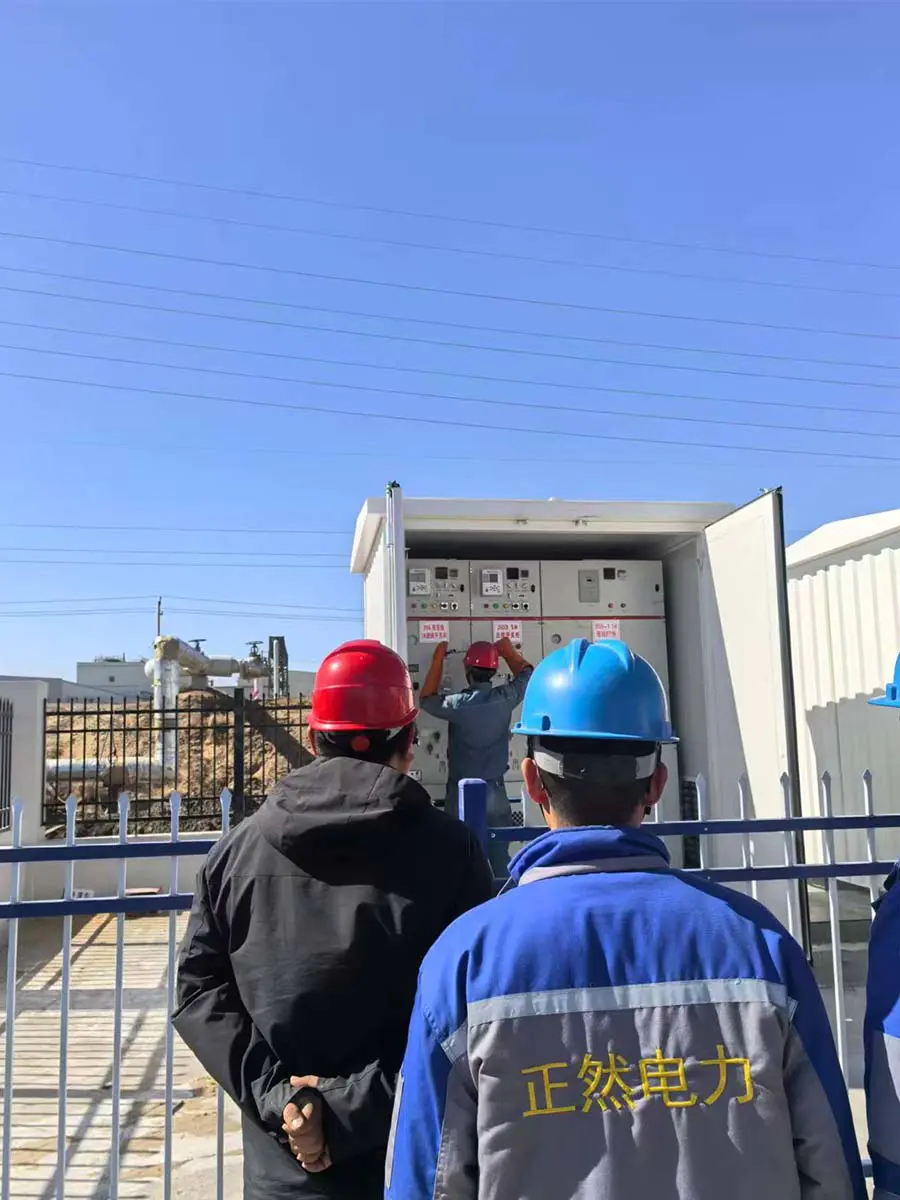

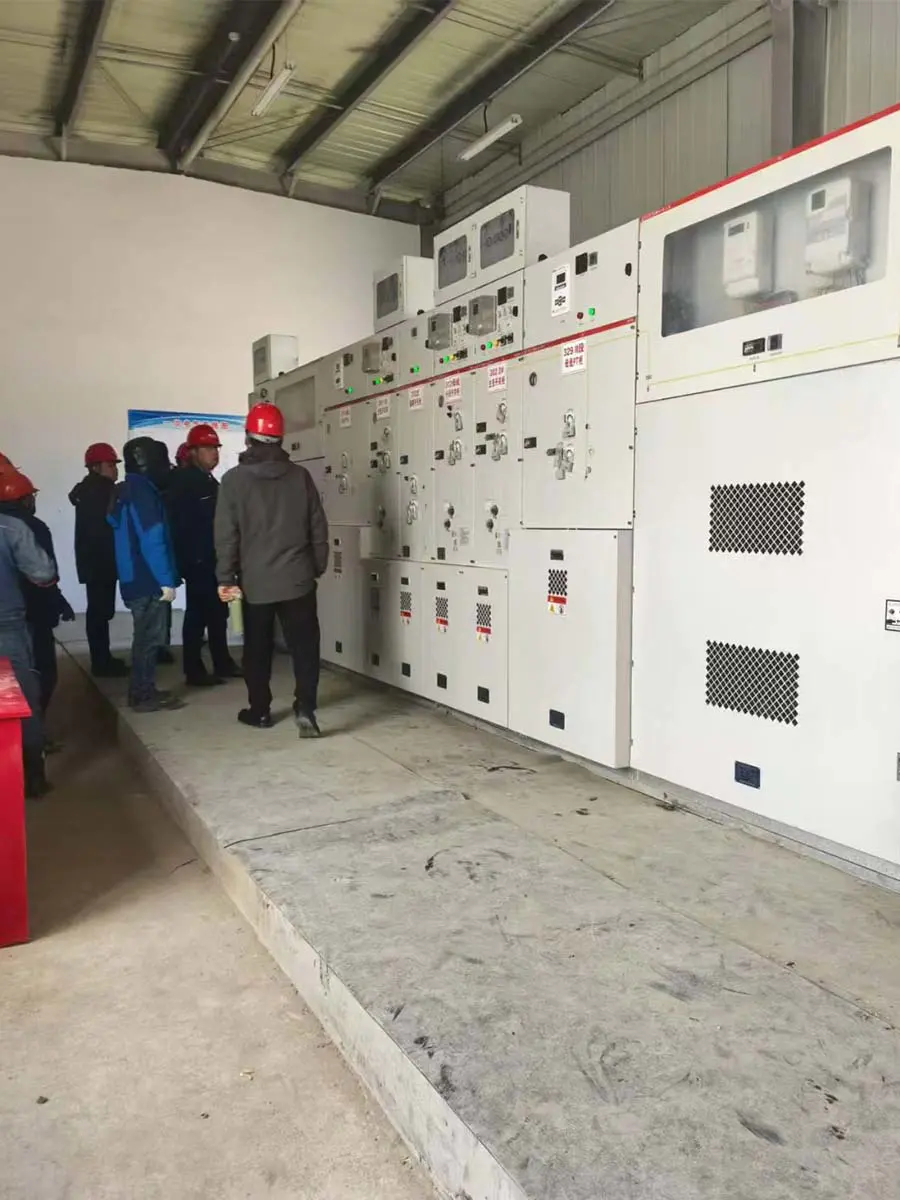

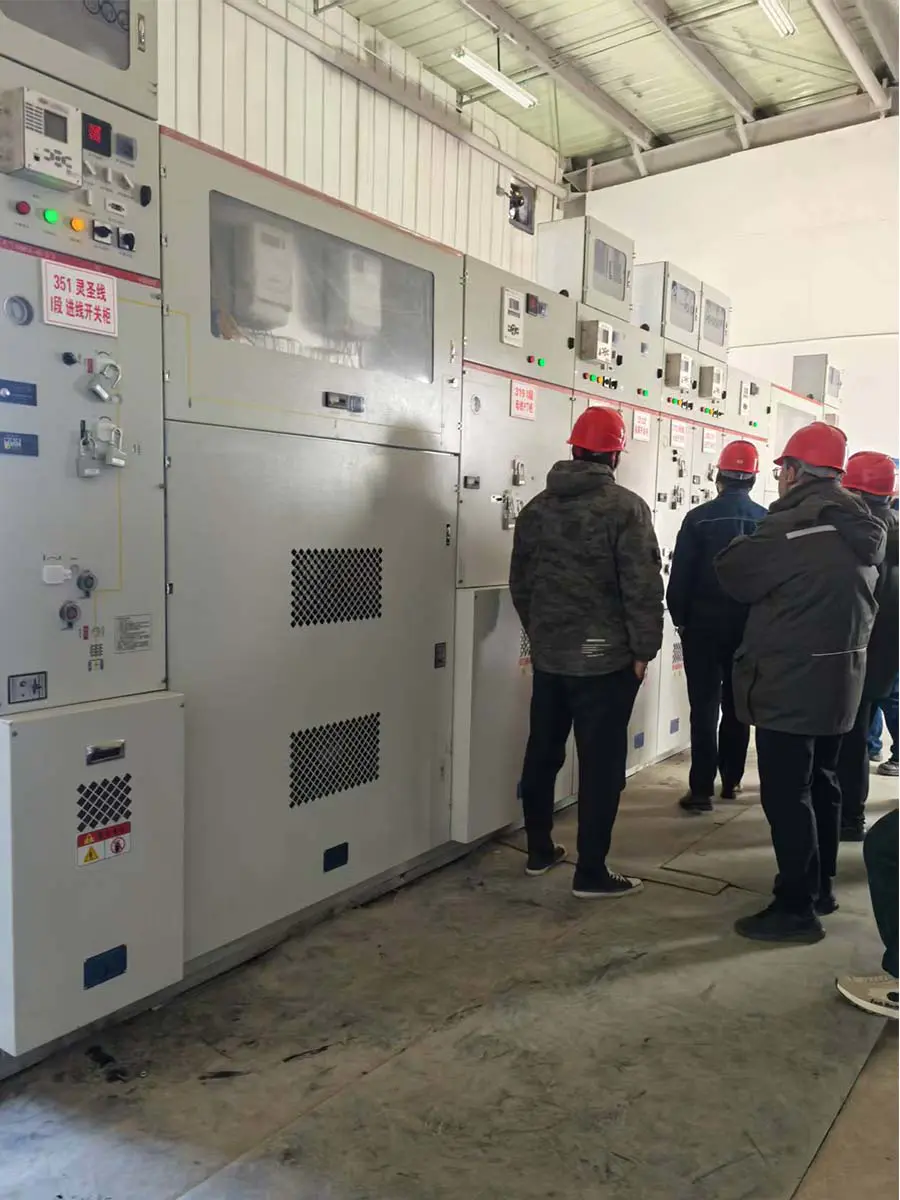

35kV gas-insulated switchgear, VCB
-
35kV gas-insulated switchgear, VCB
-
35kV gas-insulated switchgear, VCB
| Parameterkategori | Specifikation | Noter |
| Nominel spænding | 12 kV | Standard for distributionsnet |
| Nominel strøm | 400A, 630A, 1250A | Fælles vurderinger tilgængelige |
| Vurderet korttidsmodstandsstrøm | 16 kA, 20 kA, 25 kA | |
| Nominel kortslutningsbrudstrøm | 16 kA, 20 kA, 25 kA | |
| Nominel spidsmodstandsstrøm | 40 kA, 50 kA, 63 kA | |
| Nominel isolationsniveau | Strømfrekvens: 42 kV / Lynimpuls: 75 kV | (1 min) |
| Mekanisk liv | 10.000 operationer | Minimum |
| Elektrisk liv | 10.000 operationer (at rated current) | |
| Afbryder Medium | Vakuum | Forseglet i en keramisk flaske |
| Driftsmekanisme | Fjeder / Elektromagnetisk | |
| Styrespænding | AC/DC 110V, 220V | Fælles muligheder |
| Overordnede dimensioner (ca.) | 900 x 800 x 1200 mm (H x B x D) | Varierer efter konfiguration |
| Installationsmetode | stangmonteret / jordmonteret | Udendørs brug |
| Omgivelsestemperatur | -30°C til 40°C |
