Produktoversigt
Det miljøvenlige gasisolerede kabinet er et nyt integreret indendørs og udendørs SF₆-frit strømfordelingsudstyr, der er uafhængigt udviklet af Mingtuo Electric. Det opgiver traditionel svovlhexafluorid drivhusgas og vedtager tør luft eller nitrogen som miljøvenligt isolerende og lysbueslukningsmiddel. Højspændingsafbryder, jordingsafbryder, vakuumafbryder, CT/PT og sekundære måle- og kontrolenheder er alle integreret i en forseglet gastank.
Udstyret understøtter både ringnetværksstrømforsyning og terminal enkelt strømforsyningstilstand. Det anvendes i vid udstrækning i renovering af strømnet i byer, boligsamfund, kommercielle pladser, PV energilagringskraftværker, industriparker og midlertidige byggestrømforsyningsprojekter. Den tjener som en miljøvenlig erstatning med lavt kulstofindhold for traditionelle SF₆ gasisolerede kabinetter, amerikanske pad-monterede transformere og europæiske præfabrikerede transformerstationer.
Kerneproduktfordele
3.1 Nul drivhusgasemission, lavt kulstofindhold og miljøvenlig
Den forseglede gastank bruger tør luft eller højrent nitrogen som isolerings- og lysbueslukningsmiddel uden SF₆-drivhusgas eller fluorholdige farlige stoffer med et globalt opvarmningspotentiale næsten nul. Det overholder nationale dual-carbon-politikker og grønt elnets budstandarder. Isoleringsmediet kan udtømmes direkte og genbruges efter nedlukning af udstyr, hvilket reducerer omkostningerne til bortskaffelse af farligt affald og realiserer en kulstoffattig drift i hele livscyklussen.
3.2 Kompakt integreret forseglet gastank, lille besat område
Alle primære højspændingskomponenter er integreret i en forseglet gastank i rustfrit stål. Den samlede kabinetstørrelse er meget mindre end europæiske bokstransformerstationer og traditionelle luftisolerede koblingsanlæg med samme kapacitet. Det integrerede modulære design reducerer i høj grad omkostningerne til civilt fundament, forenkler sø- og landtransport og muliggør hurtig installation og positionering på stedet.
3.3 Fuldt isoleret sikker struktur, lav vedligeholdelse
Alle strømførende højspændingsdele er lukket inde i den metalforseglede gastank uden synlige strømførende komponenter. Det fuldt lukkede isoleringsdesign sikrer nul elektrificering på kabinetoverfladen for sikker berøringsbetjening. Uafhængige jordingskredsløb og multimekaniske interlocks (lukning/jording/skabsdørspærre) forhindrer elektrisk stød uheld forårsaget af fejlbetjening.
Den forseglede gastank isolerer fugt, støv og kondens for at undgå oxidation og ældning af isoleringsmediet, hvilket understøtter langsigtet vedligeholdelsesfri drift under normale arbejdsforhold. Standard plug-in transformere og sekundære terminaler tillader hurtig udskiftning af defekte komponenter uden at skille hovedgastanken ad.
3.4 Anti-korrosions udendørsskab, kan tilpasses barske miljøer
Skabet er lavet af tyk koldvalset stålplade med udendørs speciel anti-rust elektrostatisk sprøjtebelægning, modstandsdygtig over for regn, sand, høj luftfugtighed og ekstreme temperaturer. Skrånende topdesign accelererer dræning af regnvand, og multi-forseglede skabsdøre med IP-klassificeret beskyttelse tilpasser sig regnfulde sydlige områder, kolde nordlige områder og kystnære salttågemiljøer.
3.5 Lavspændingsrum, der kan tilpasses og intelligent udvidelse
Lavspændingsrummet er forudinstalleret med rigelige monteringsskinner, der understøtter valgfrie støbte kabinetafbrydere, multifunktionsmålere, automatiske ATS-overførselskontakter, reaktive effektkompensationsmoduler og intelligente overvågningsenheder. Standard RS485 kommunikationsgrænseflade muliggør sømløs forbindelse med smart strømdistribution og PV energilagring fjernovervågningssystemer for at realisere fjernmåling, fjernsignalering og fjernbetjening.
3.6 Lavt tab og høj pålidelig hovedkreds

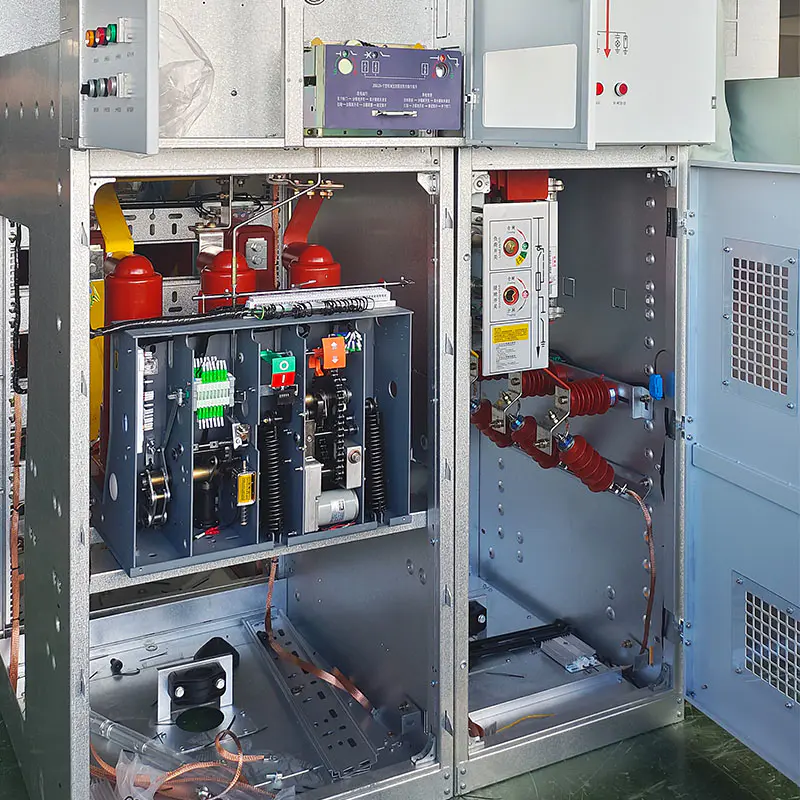

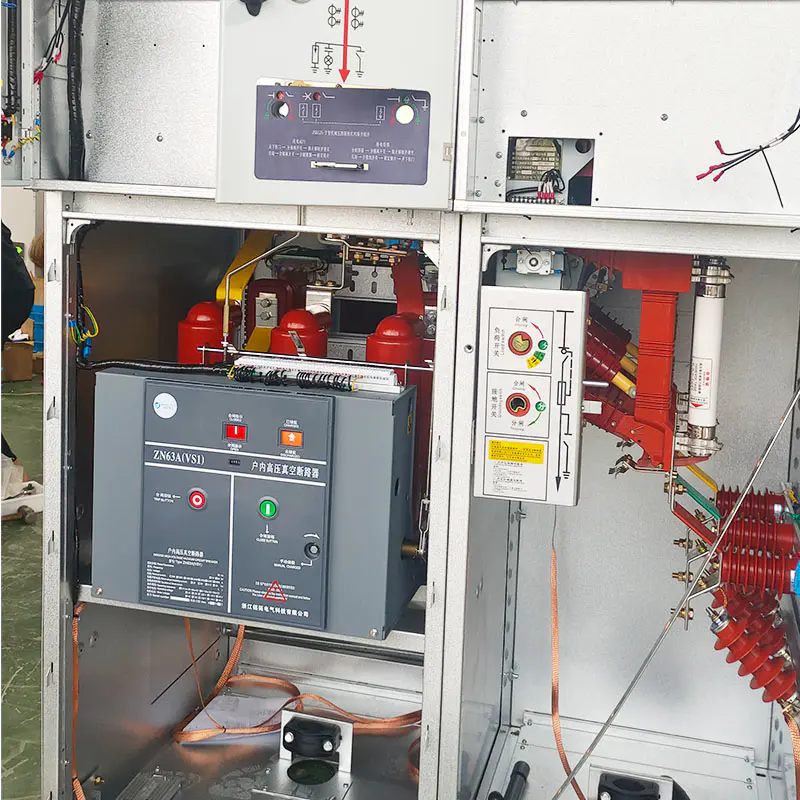

Indbygget vakuumafbryder leverer stabil brudydelse med stærk kortslutnings- og overbelastningsmodstand. Optimeret kobberskinnestruktur reducerer kredsløbstab og driftsstøj. Skabet understøtter langtidsholdbar drift med tung belastning, ideel til højbelastningsscenarier såsom fabrikker og energilagringsstationer.
Teknisk parametertabel
| Vare | Specifikation |
| Model | Miljøvenligt gasisoleret kabinet (miljøvenligt kabinet) |
| Nominel højspænding | 10kV / Max Driftsspænding 12kV |
| Nominel lav spænding | AC 0,4kV (trefaset fireleder) |
| Nominel frekvens | 50 Hz |
| Nominel nuværende rækkevidde | 630A ~ 1250A |
| Korttidsmodstå strøm | 20kA / 25kA (4s) |
| 1min Strøm Frekvens Modstår Spænding | 35kV (HV-side) |
| Lynimpuls modstår spænding | 75kV |
| Isolering & lysbueslukningsmedium | Tør luft/nitrogen (SF₆ fri) |
| Kapslingsbeskyttelsesklasse | IP34 (udendørs) / IP30 (indendørs) |
| Omgivelsestemperatur | -45℃ ~ 55℃ |
| Støjniveau (1m afstand) | ≤55dB |
| Installationstype | Indendørs skabsmontering / Udendørs gulvpudemonteret installation |
Struktur
Den fuldt forseglede gastank i rustfrit stål integrerer vakuumafbryder, afbryder, jordingskontakt, gastrykmåler og eksplosionssikker trykaflastningsanordning. Alle strømførende højspændingskomponenter er forseglet inde i tørt luft/nitrogenmedium for at isolere ekstern fugt og støv. Trykovervågning og gaslækagedetektionsgrænseflader er reserveret til onlineinspektion. Udstyret med fuld fem-forebyggende mekaniske låse for at undgå farlige fejlfunktioner, såsom jordingskontakt, der lukker under belastning og åbning af hovedskabsdøren strømførende.
5.1 Uafhængig lavspændingsudgående rum (højre side)
Fysisk adskilt fra højspændingsgastanken med stålskillevæg. Standardiseret skinnelayout tillader installation af MCCB'er, multifunktionsmålere, ATS, reaktiv effektkompensation og intelligente kommunikationsmoduler. Uafhængigt sekundært ledningsterminalrum sikrer ryddelige ledninger og bekvem vedligeholdelse.
5.2 Betjenings- og overvågningsrum (venstre side)
Centraliseret layout af betjeningshåndtag, live display-indikatorer, gastryksovervågningsmålere og temperatur- og fugtighedsregulatorer. Visuelt observationsvindue giver mulighed for direkte visning af kontaktens lukning/åbningsstatus uden at åbne det 5.3 ydre integrerede kabinet
Koldvalset stålskab i ét stykke med skrå top til hurtig afledning af regnvand. Anti-rust anti-korrosions elektrostatisk belægning påført overordnet. Flere uafhængigt låsbare skabsdøre adskiller højspændings-, lavspændings- og driftsrum for sikrere zoneinddelt vedligeholdelse.
Applikationsscenarier
Kommunale projekter: Renovering af byernes elnet, motorvejstunneller, jernbanetransit, midlertidig konstruktionsstrømforsyning til kommunal ingeniørvirksomhed, centraliseret gadebelysningsstrømdistribution
Erhvervs- og boligbygninger: Boligsamfund, skoler, hospitaler, kommercielle indkøbscentre og kontorbygninger
Ny energiindustri: Distribuerede fotovoltaiske kraftværker, vindmølleparker og energilagring, der understøtter strømdistribution
Industriparker: Fabriksværksteder, minevirksomheder og centraliseret strømforsyning i industrizone
Demonstrationsprojekter med lavt kulstofindhold: Regeringslige kulstoffattige parker, kulstofneutralitet, der understøtter eldistributionsprojekter med obligatoriske SF₆-fri krav
Opgradering af landdistrikternes strømdistributionsnetværk
