Beskrivelse:

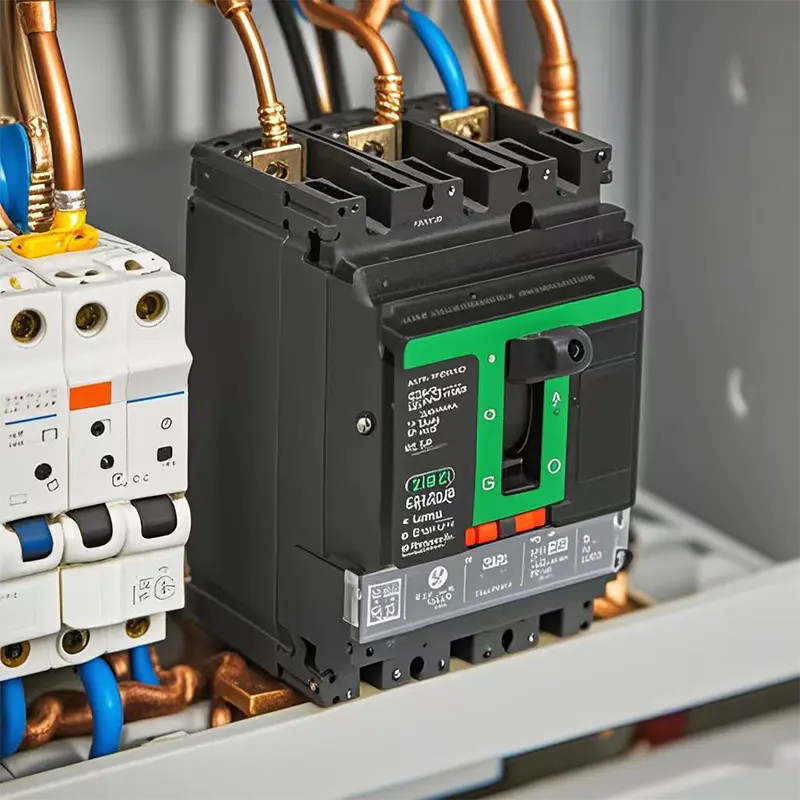

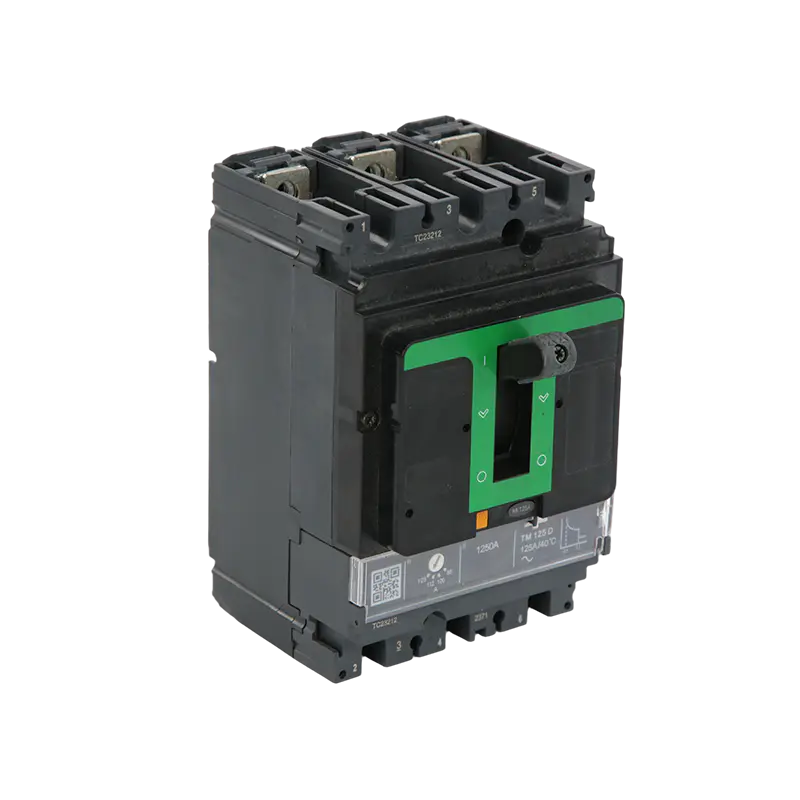

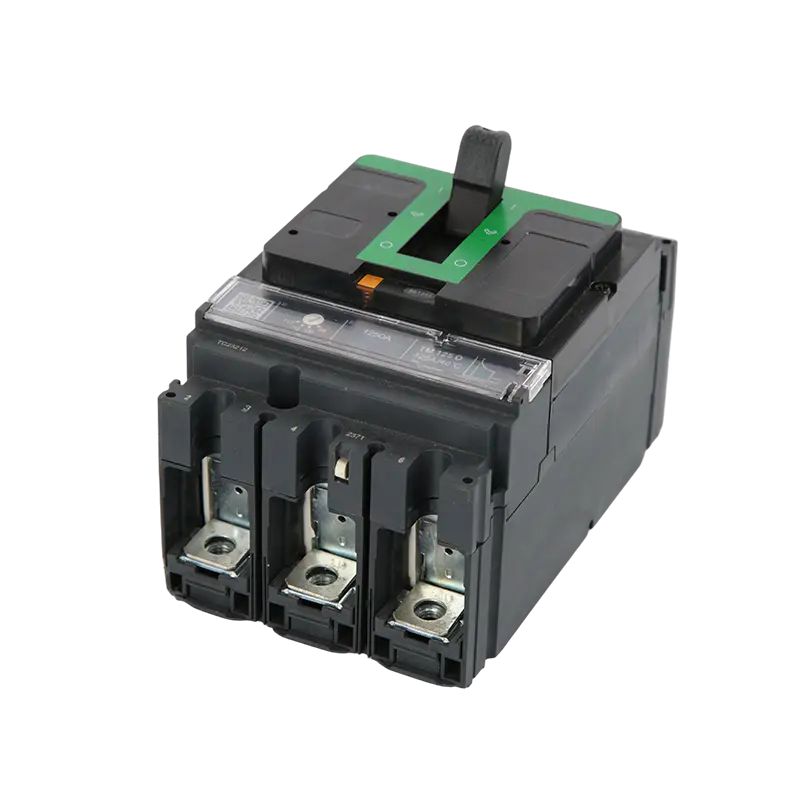

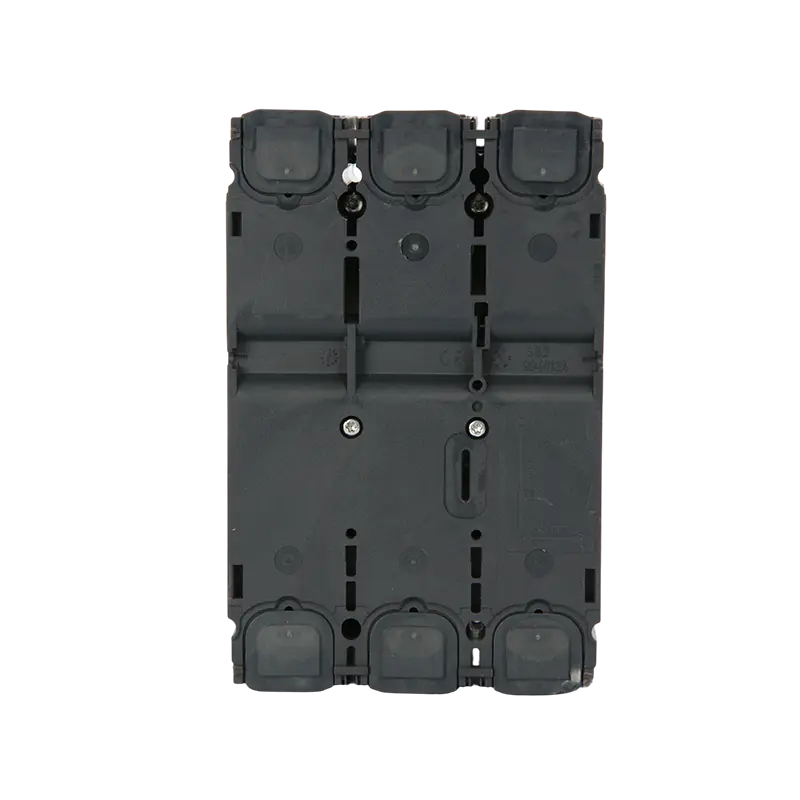

MT-NSX-seriens støbte afbrydere (MCCB'er) giver pålidelig og alsidig beskyttelse til elektriske lavspændingssystemer, som er bredt anvendt i industrianlæg, kommercielle bygninger og kritiske infrastrukturprojekter. Disse hammere er designet til både sikkerhed og effektivitet og leverer ensartet ydeevne under krævende driftsforhold.
| | |
Ansøgninger:
MT-NSX MCCB er en vigtig komponent til beskyttelse af elektriske kredsløb og tilsluttet udstyr. Dens justerbare trip-indstillinger og robuste afbrydelsesevne gør den velegnet til selektiv koordinering i komplekse elektriske netværk. Typiske anvendelser omfatter:
Hovedstrømfordelingstavler og paneler
Motorstyringscentre og startpaneler
Generator og backup strøm beskyttelse
Industrielle maskiners strømforsyningssystemer
Erhvervs- og kontorbygnings elektriske kredsløb
Vedvarende energisystemer, herunder sol- og vindinstallationer
 | |
 |  |
Overbelastningsbeskyttelse
Brug termiske komponenter (bimetalstrimler) eller elektroniske udløseranordninger til at overvåge strømmen.
Når strømmen overstiger den indstillede værdi og varer i en vis periode, bøjer det termiske element på grund af varme (eller den elektroniske enhed sender et signal), hvilket udløser den mekaniske mekanisme til at afbryde kredsløbet og forhindre kredsløbet i at overophedes.
Kortslutningsbeskyttelse
Implementeret gennem elektromagnetisk udløsning (spole og jernkerne).
Når der opstår en kortslutning, genererer den øjeblikkelige høje strøm et stærkt magnetfelt, som driver ankeret til at kollidere med udløsermekanismen og hurtigt afbrydes inden for millisekunder, hvilket undertrykker fejlstrømmen.
MCCB Instantaneous Test
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Assemble
MCCB Assemble
MCCB Temperature Rise Test Bench
For at sikre transportsikkerheden eksporteres vores elektriske produkter i forstærkede trækasser. Kasserne gennemgår varmebehandling og bærer ISPM-15-mærket, hvilket muliggør hurtig toldbehandling. Det hævede bunddesign letter betjeningen af gaffeltrucken, mens intern stødabsorberende fastgørelse sikrer, at produkterne ankommer intakte. Alle udvendige kasser er tydeligt mærket og overholder internationale logistikstandarder.
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
| Varenr. | NSX100-250 | NSX400-630 | |
| Antal stænger | 3P, 4P | ||
| Kontrol | Manual | med vippe med direkte eller forlænget drejehåndtag | |
| Forbindelser | Fast | frontforbindelser | |
| Fast | Plug-in | frontforbindelser/rear connections | |
| Elektriske egenskaber (i henhold til IEC60947 og EN60947-2) | |||
| Nominel strøm | I (A) | 16,25,32,40,50,63,80,100,125,160,200,250 | 400.500.630 |
| Nominel isolationsspænding | Ui(V) | 800 | |
| Nominel impulsmodstandsspænding | Uimp (kV) | 8 | |
| Nominel driftsspænding | Ue(V) | AC 50/60Hz,690 | |
| Udnyttelseskategori | A | ||
| Brydekapacitetsniveauer | F, N, H | ||
| Brydekapacitet (kA rms) AC 50/60 Hz 380/415 V | Icu | 36, 50, 70 | |
| Serviceafbrydelseskapacitet (kA rms) AC 50/60 Hz 380/415 V | Ics | 36, 50, 70 | |
| Driftsydelse | Mekanisk | 20000 | 10000 |
| Elektrisk | 10000 | 5000 | |
| Beskyttelse | TMD, Micrologic | ||
| Indikerings- og kontrolhjælpeudstyr | |||
| Hjælpeafbryder | |||
| MX shuntspole | ■ | ||
| MN underspændingsspole | ■ | ||
| Model | MTEZC-100 | MTEZC-125 | MTEZC-250 | MTEZC-400 | MTEZC-630 | |
| Skalstrøm | Inm(A) | 100A | 125A | 250A | 400A | 630A |
| Nominel arbejdsspænding | Ue(v) | AC415/550V | ||||
| Nominel isoleringsspænding | Ui(v) | 690V | ||||
| Nominel impulsmodstandsspænding | Uimp(kv) | 6kV | ||||
| Antal stænger | 2P / 3P / 4P | 3P | 2P / 3P / 4P | 3P / 4P | 3P / 4P | |
| Nominel grænse kortslutningsbrudkapacitet Icu (kA) o-co | 415V | 30-100 / 7,5-100 | 10-100 | 36-85 / 18-85 | 36-70 | 36-70 |
| 550V | 10-20 / 2,5-20 | 5-20 | 10-25 / 5-25 | 36-50 | 36-50 | |
| Nominel kørekortslutningsbrudkapacitet Ics (kA) | 110-400V | 50 % ICU / 25-50 % ICU | 50 % ICU | 50 % ICU / 50%ICU | 100 % (220-415 V) | 100 % (220-415 V) |
| 415-550V | 25 % ICU / 25-50 % ICU | 50 % ICU | 50 % ICU / 50%ICU | 50 % (440 V) | 50 % (440 V) | |
| Holdbarhed | Mekanisk | 13000 | 13000 | 10000 | 10000 | 10000 |
| Elektrisk | 4000 | 4000 | 5000 | 4000 | 3000 | |
