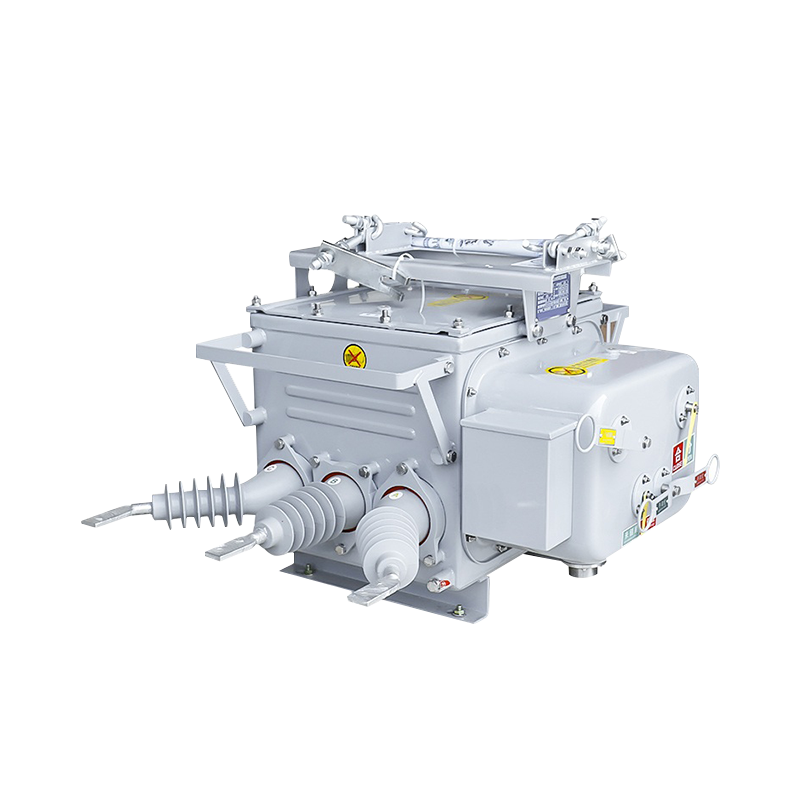

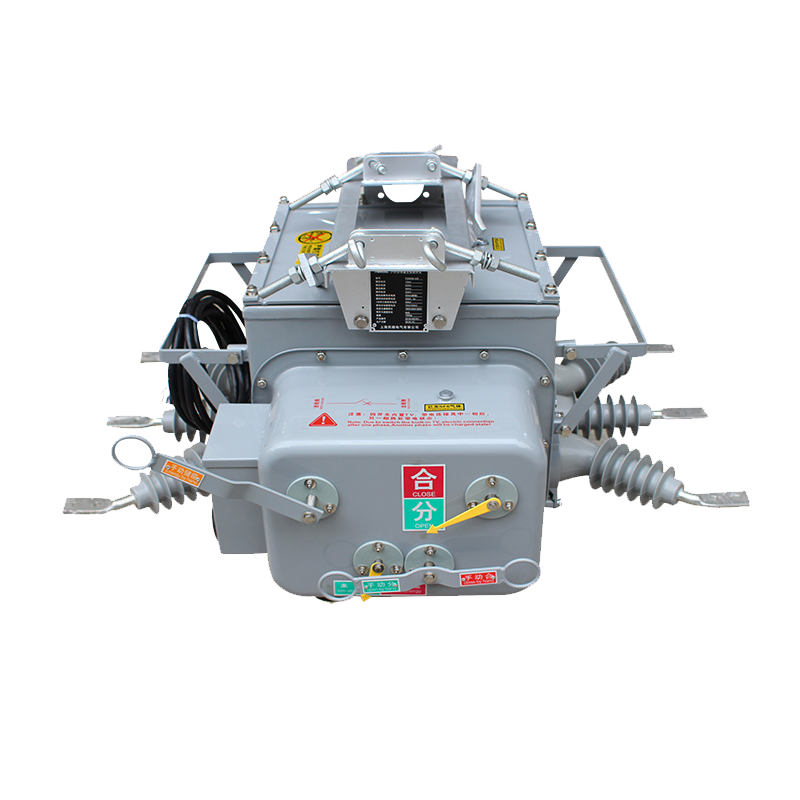

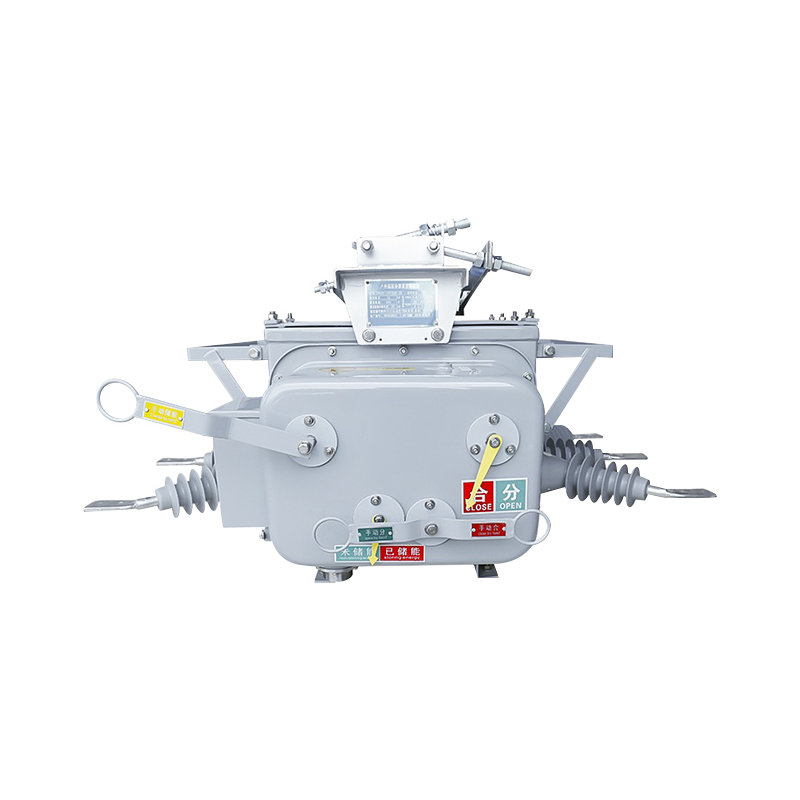

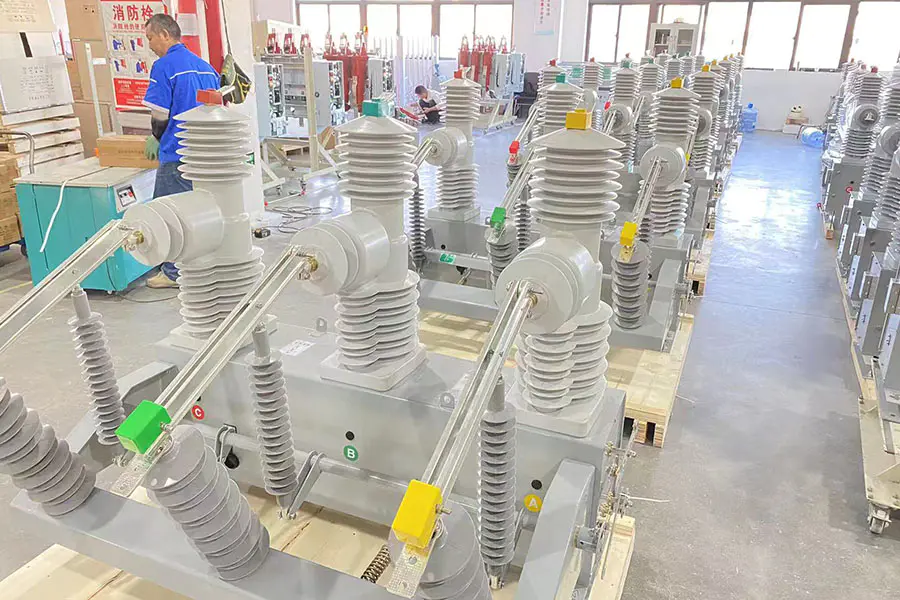

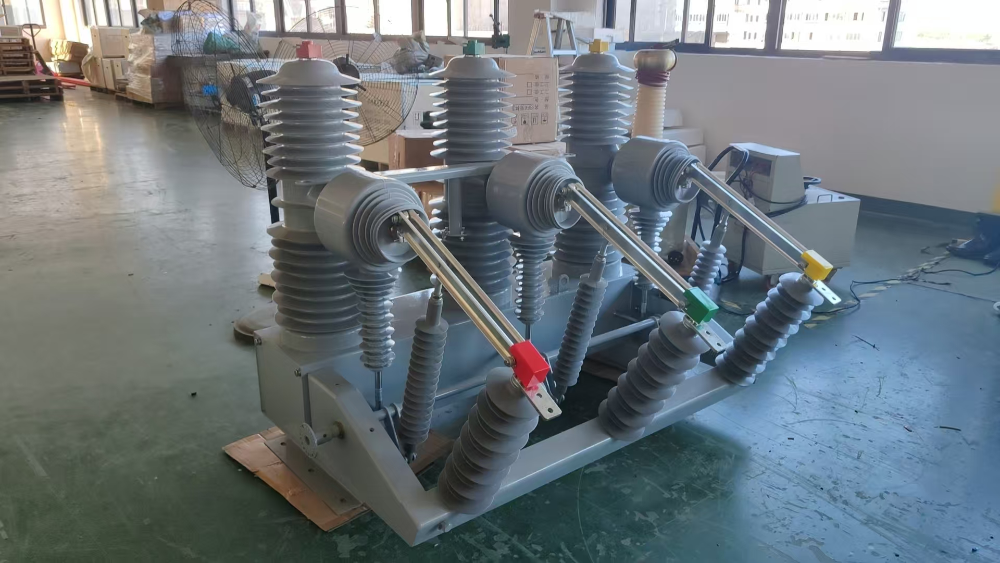

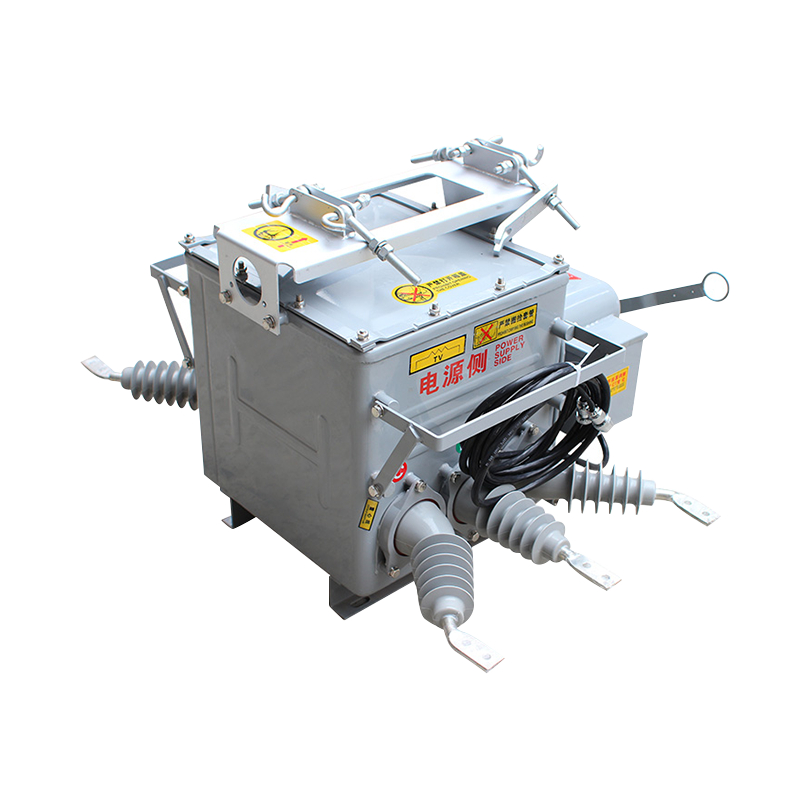

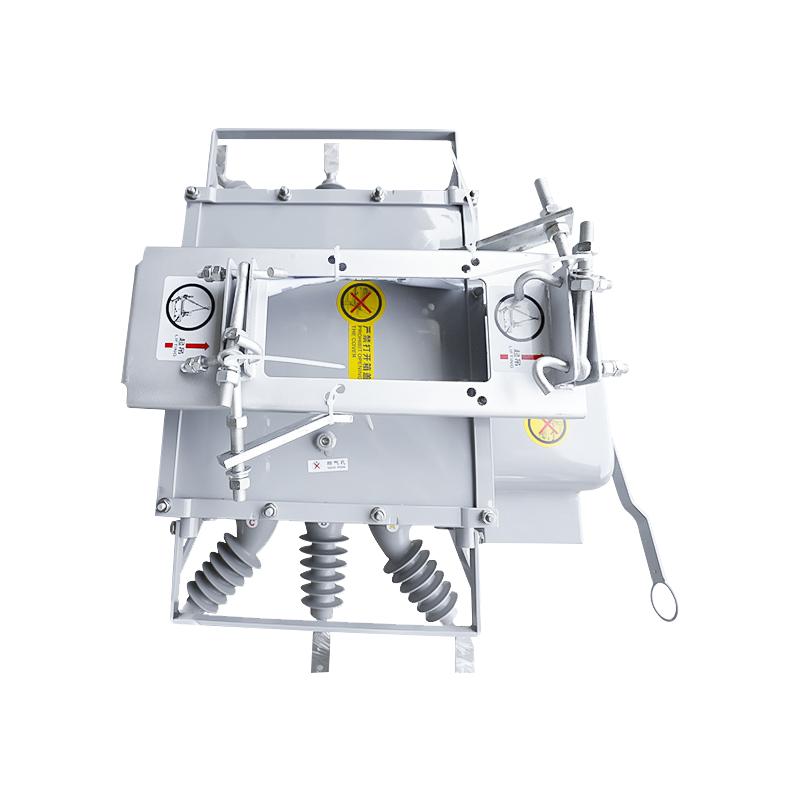

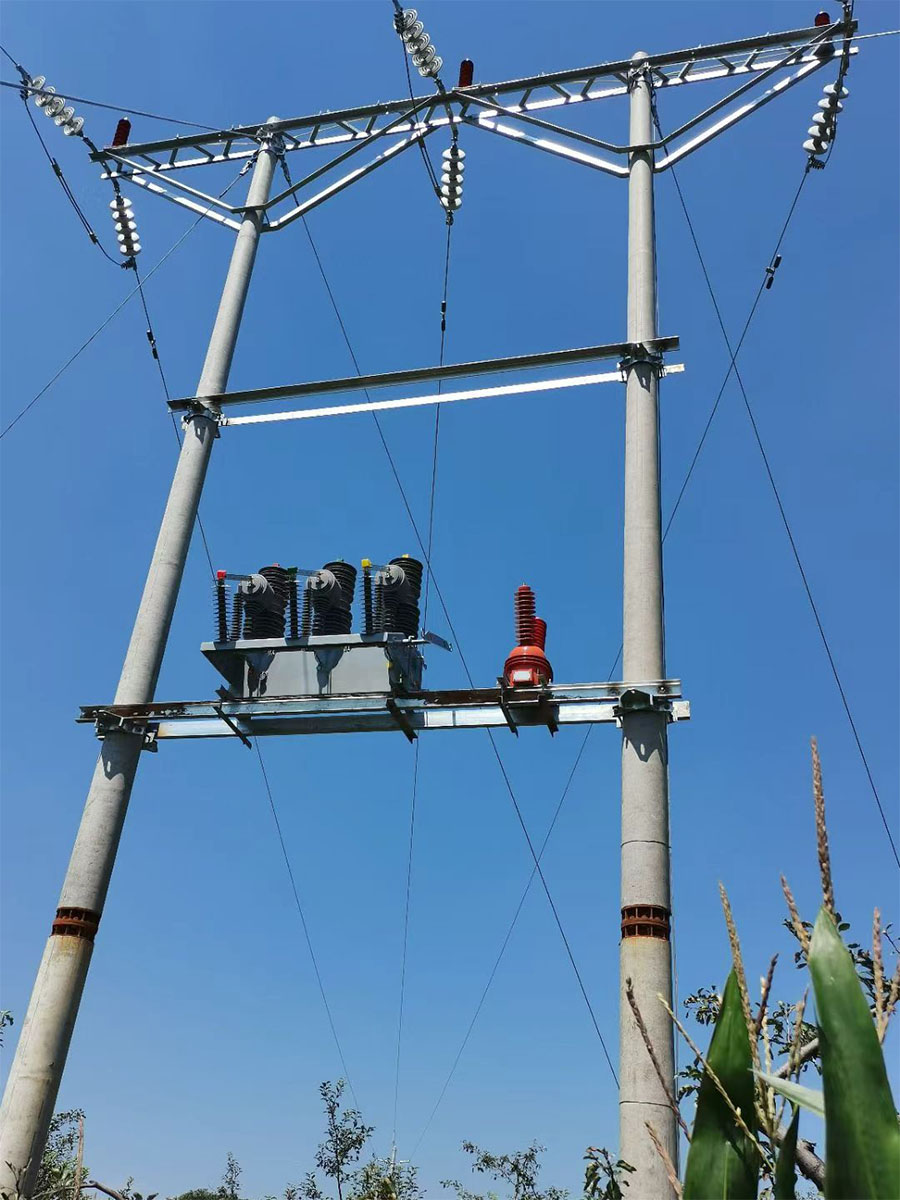

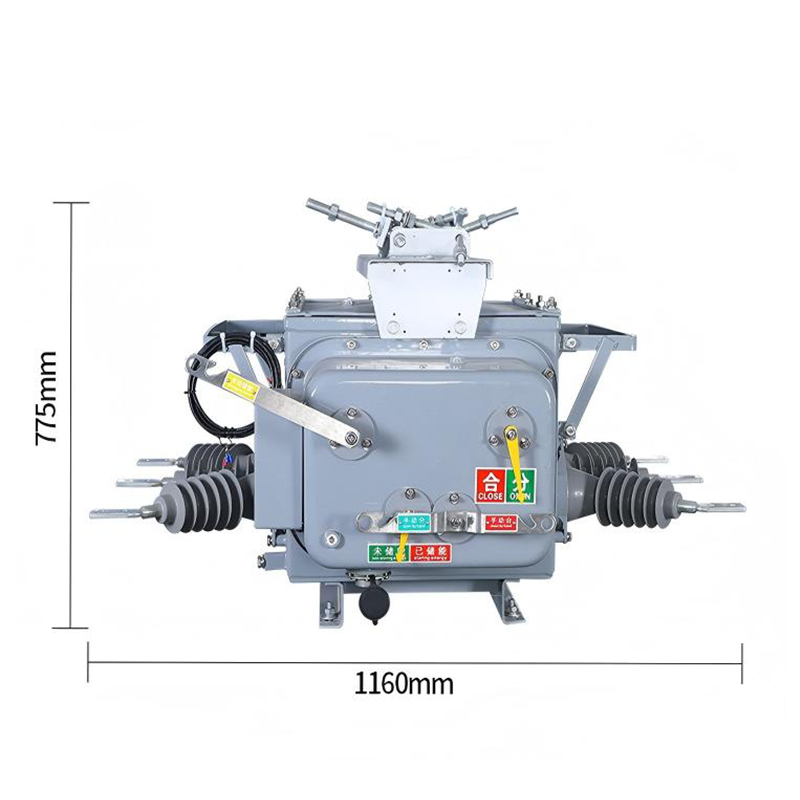

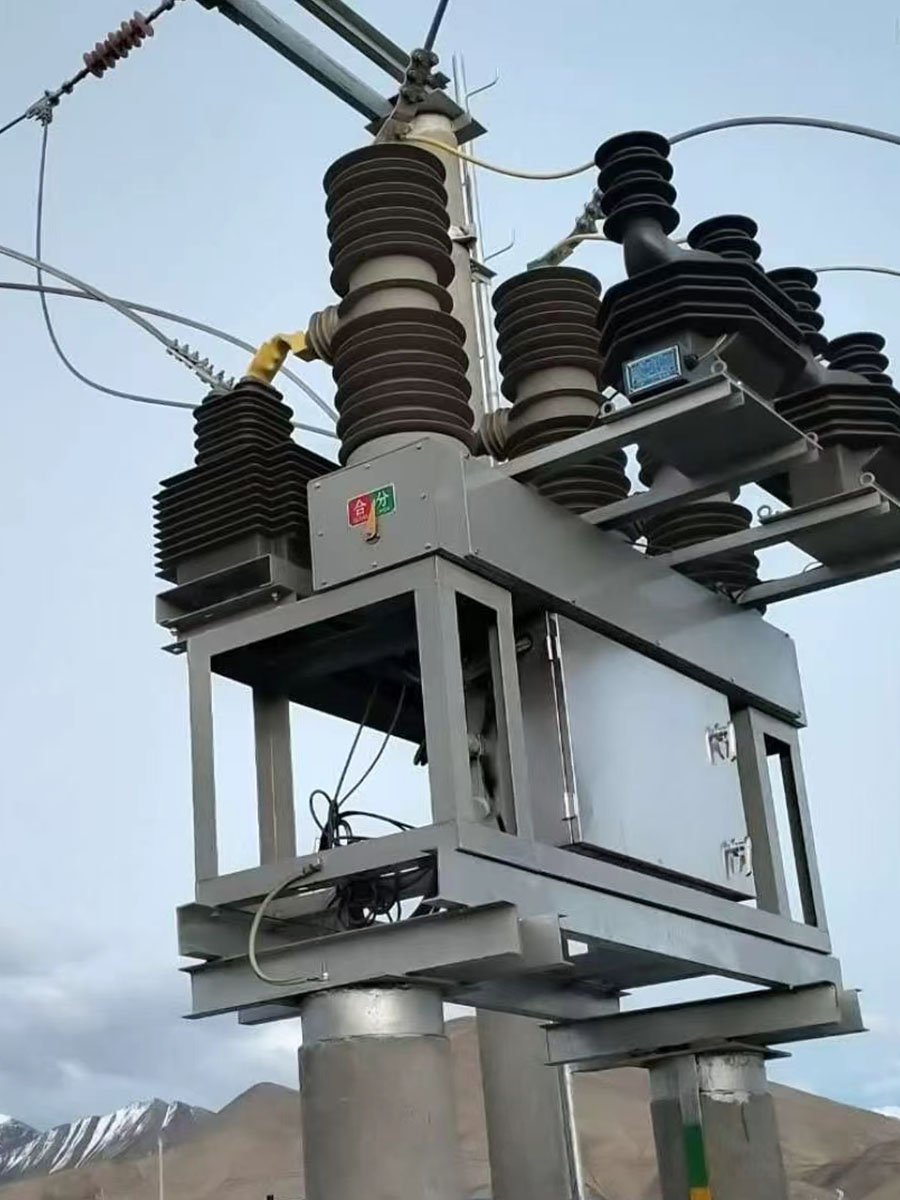

ZW20 udendørs vakuumafbryder til polmonteret mellemspændingsfordeling

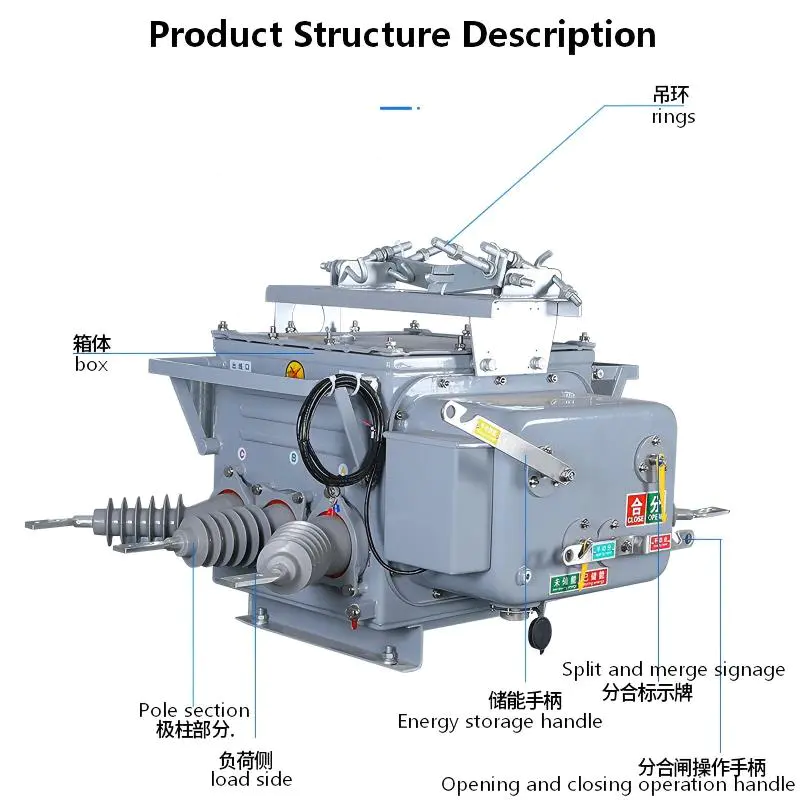

Denne afbryder er en integreret udendørs intelligent strømfordelingsenhed, som hovedsageligt er opdelt i tre dele:

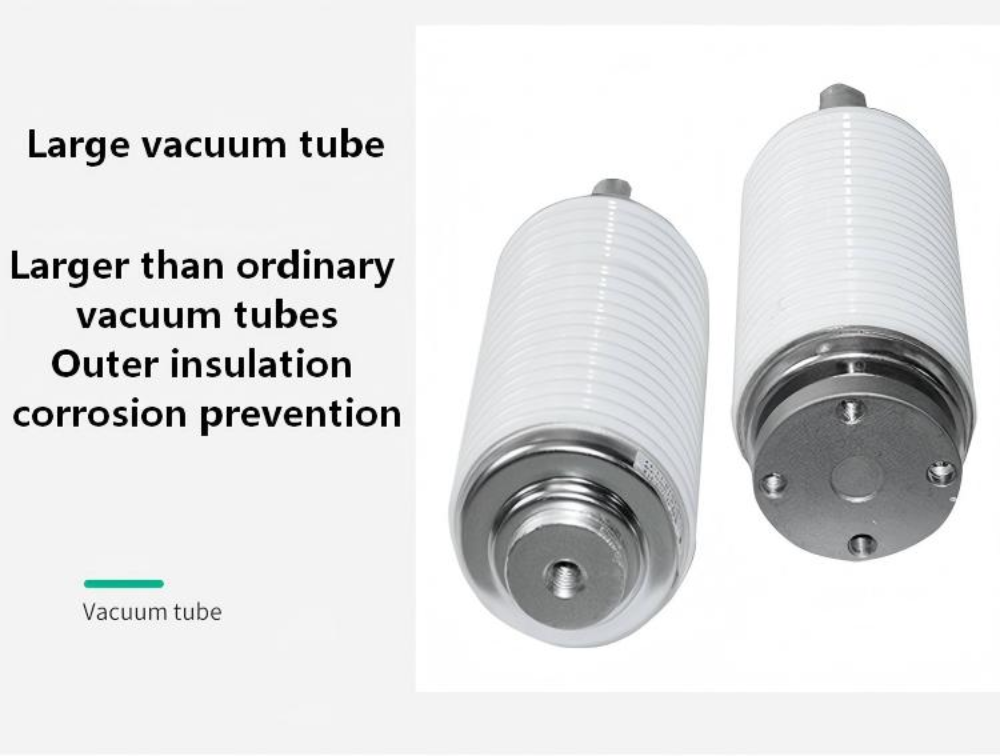

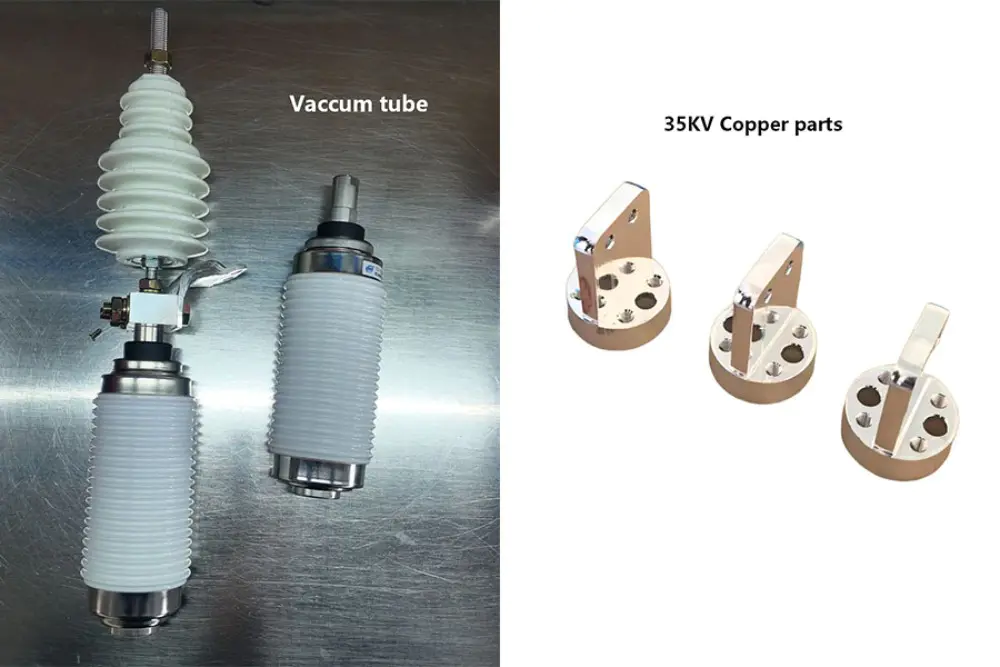

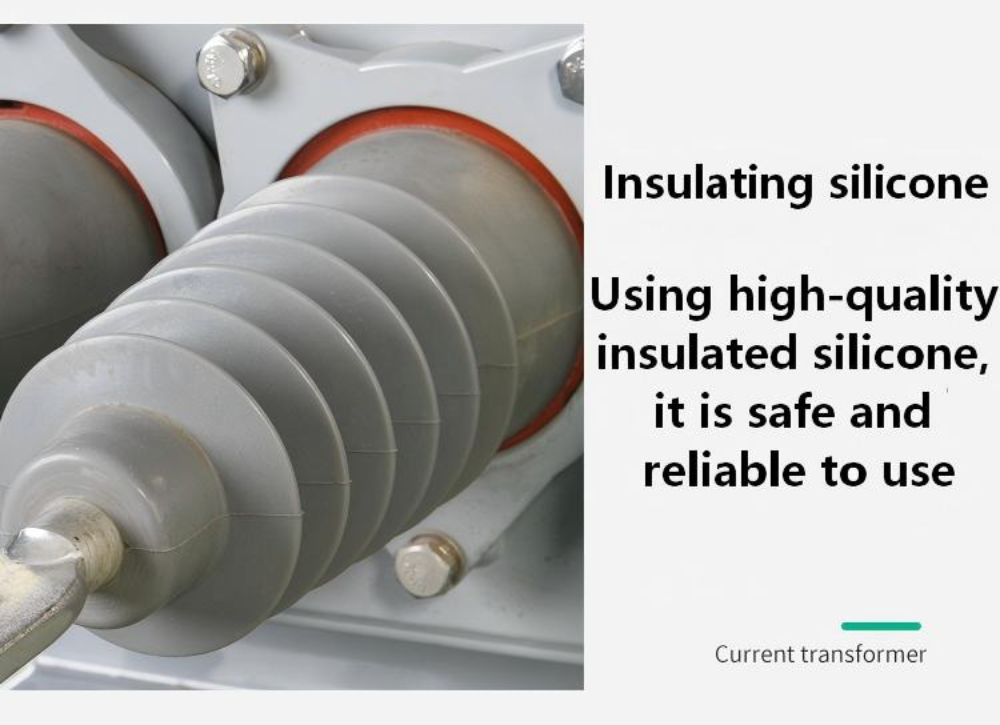

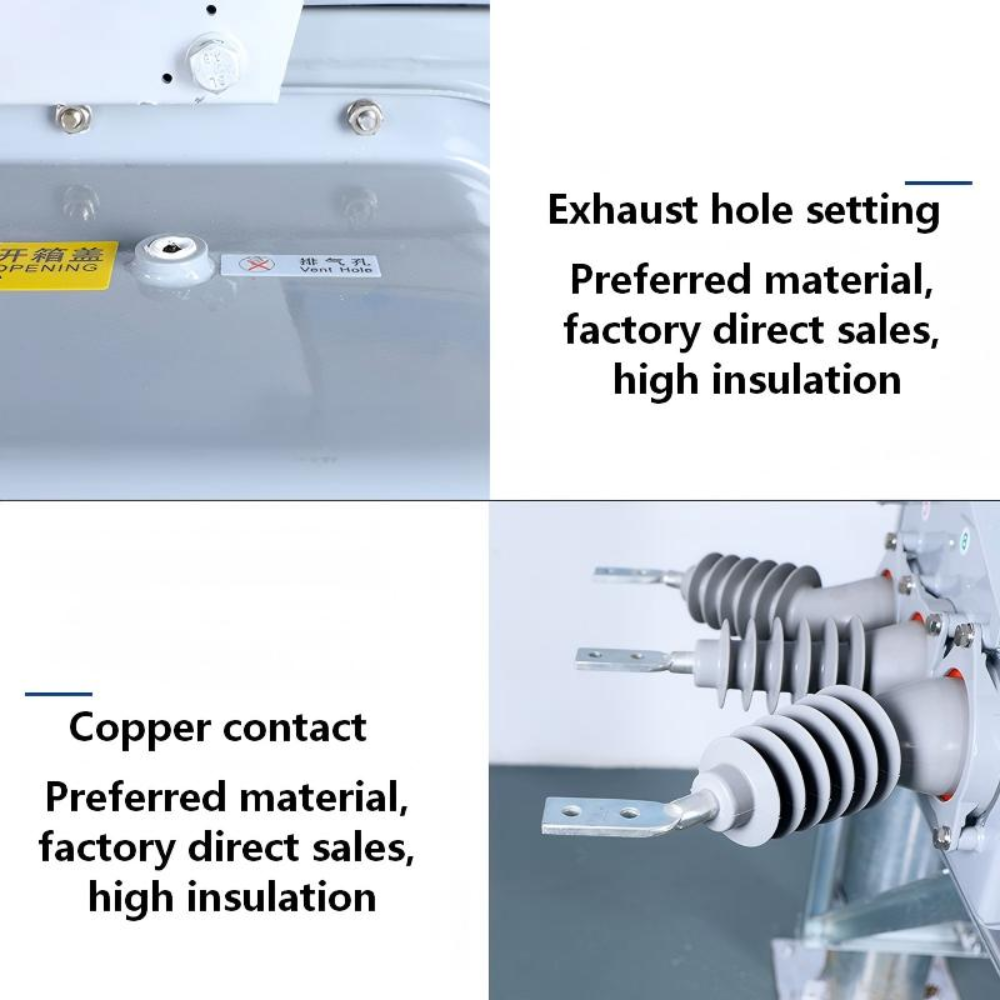

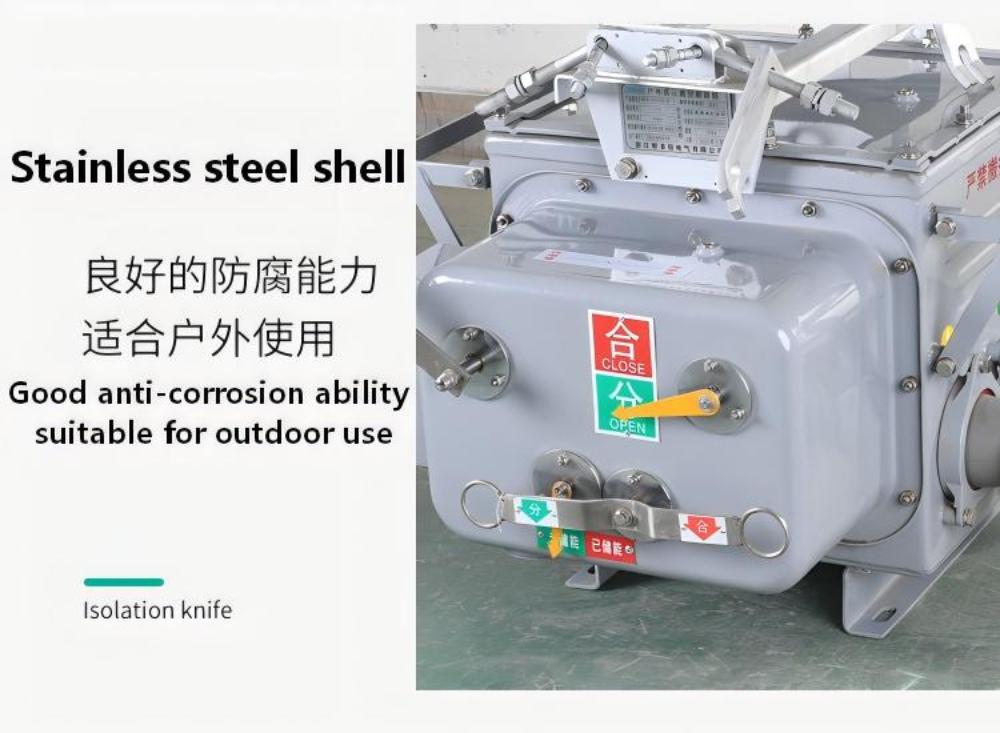

Circuit breaker body: Dette er kernen i udstyret. Det ledende kredsløb er præcist forbundet med vakuumbueslukningskammeret gennem komponenter såsom indgående og udgående ledende poler, ledende klemmer osv. for at opnå on/off af strøm. Med hensyn til isolering og forsegling er designet udsøgt: den ledende stang er lavet af epoxyharpiks og andre materialer støbt som helhed for at sikre fremragende ekstern isoleringsydelse; Samtidig vedtager skallen moden tætningsteknologi og tætningskomponenter såsom "O"-ringe for at sikre god overordnet lufttæthed.

Betjeningsmekanisme: Mekanismen har omfattende funktioner, der understøtter elektrisk energilagring og åbning/lukning, samtidig med at den bibeholder nødfunktionen til manuel betjening. Den integrerer flere komponenter såsom lukkefjedre, energilagringssystemer, udløseranordninger, åbne- og lukkespoler og hjælpekontakter og er "kontrolcenteret", der driver den nøjagtige drift af afbryderen.

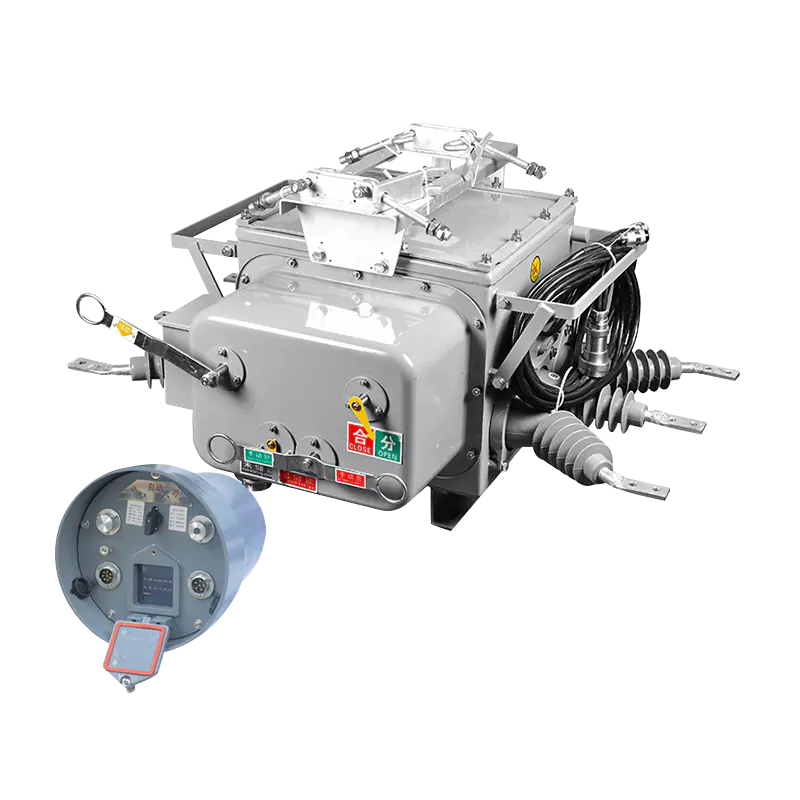

Komplet sætsammensætning: Hele sættet af grænsevakuumafbrydere er ikke en enkelt enhed, men et system. Den er hovedsageligt sammensat af ZW20A-12 vakuumafbryder, matchet med FDR-02 eller CH-40 intelligent controller til logisk bedømmelse, og suppleret med spændingstransformer (JDZW-10) for at give signaler, der danner en komplet vedligeholdelsesfri løsning.

Kerneværdien af denne enhed ligger i dens intelligente og automatiserede fejlhåndteringsfunktioner, som hovedsageligt opnår tre hovedfunktioner:

Automatisk isolering af fase til fase kortslutning: Når der opstår en fase til fase kortslutning i brugerens grenledning, kan den hurtigt udløses før beskyttelseshandlingen af den overordnede understation og opretholde en låst tilstand, hvilket strengt begrænser fejlen til brugersiden og forhindrer den i at påvirke hovedstrømnettet og andre brugere.

Automatisk fjernelse af 1-faset jordingsfejl: Ved 1-fasede jordingsfejl, der opstår på brugersiden, kan den også tage initiativ til automatisk at afbryde og fjerne fejlen. Denne proces er meget hurtig, hvilket gør den næsten umærkelig for den overordnede understation og andre brugere på samme linje, hvilket i høj grad forbedrer strømforsyningens pålidelighed og brugeroplevelsen.

Find hurtigt fejlpunktet: Efter handling kan den aktivt rapportere fejlinformation. Vedligeholdelsespersonale kan bruge specialudstyr (såsom håndholdte computere) til hurtigt at læse data på stedet, præcist lokalisere årsagen til fejl og ansvarlige brugere, og derved reducere tiden til fejlfinding og genoprettelse af strømforsyningen betydeligt.
