Isoleret kabinet afbrydersystemer: hvordan de fungerer, og hvordan man vælger

En ingeniør, der arbejdede på en ny lavspændingstavle, beskrev engang det klassiske dilemma for en 1.600 A feeder: en støbt kasseafbryder, der knap nok dækkede ratingen, eller en fuld luftafbryder, der føltes som overkill. Den isolerede kabinetafbryder (ICCB) sidder i midten, og den løser netop det problem i tusindvis af installationer. Rent praktisk er et ICCB-system en højtydende støbt kasseafbryder i et fuldt isoleret kabinet, normalt udstyret med elektronisk udløsningsbeskyttelse og ofte anbragt i en udtræksholder. Denne artikel forklarer, hvad kategorien betyder, hvordan den kan sammenlignes med støbt hus og luftafbrydere, og hvad du skal kontrollere, før du angiver en.

Hvad er et afbrydersystem med isoleret kabinet

En isoleret kabinetafbryder er i sin kerne en kraftig støbt kabinetafbryder. Navnet beskriver huset: alle strømførende dele sidder inde i en isoleret kasse støbt af termohærdende harpiks eller glasforstærket polyester. Denne konstruktion holder enheden kompakt, mens den indeholder lysbuen under afbrydelse. De fleste ICCB'er opererer i intervallet 800 A til 5.000 A med almindelige rammestørrelser på 800 A, 1.600 A, 2.000 A, 3.200 A og 4.000 A. De deler den grundlæggende omskiftningsmekanik i en MCCB, men tilføjer den ydeevnemargin og servicevenlighed, som kritiske feedere kræver.

Tre funktioner adskiller en ICCB fra en standard MCCB. For det første leverer en to-trins mekanisme med lagret energi en ensartet åbning og lukning, uanset hvor langsomt operatøren bevæger håndtaget. For det andet erstatter en elektronisk udløsningsenhed den termisk-magnetiske udløsning og tilbyder justerbare indstillinger for lang tid, kort tid, øjeblikkelig og jordfejl. For det tredje fås større rammer med udtrækskonstruktion, så afbryderen kan trækkes tilbage til inspektion eller udskiftning uden at løsne samleskinner. Tilsammen får disse funktioner en ICCB til at opføre sig mere som en luftafbryder, samtidig med at den bevarer et støbt fodaftryk.

Hvorfor systemdelen betyder noget

Ordet "system" i afbrydersystemer med isoleret kabinet er ikke tilfældigt. I et omstillingsbord fungerer afbryderen aldrig alene. Den er parret med en udløserenhed, udtræksholder, mekaniske låse, hjælpekontakter, shuntudløser eller underspændingsudløser, jordfejlssensorer og nogle gange et kommunikationsmodul. Den elektroniske udkoblingsenhed er hjertet i arrangementet. Justerbare langtids- og korttidsopsamlings- og forsinkelsesværdier gør selektivitet mulig: en fejl på en nedstrøms feeder forsvinder, før hovedafbryderen udløses. Uden koordinering kan en enkelt fejl formørke et helt anlæg.

Når en specifikation kræver LSIG-beskyttelse eller fjernovervågning, kan en termisk-magnetisk MCCB ikke levere det, men det kan en afbryder med en mikroprocessorstyret overstrømsrelæ. Mange tavlebyggere bruger nu den formstøbte kasseklasse som standard for fastmonterede fødere og reserveudtrækspositioner til lysnettet og bindebånd. En moderne strømfordelingsafbryder som f.eks 100 A til 1.600 A MTNSX afbryder i formstøbt hus dækker en stor del af disse indføringsopgaver med et fodaftryk, der passer til kompakte rum.

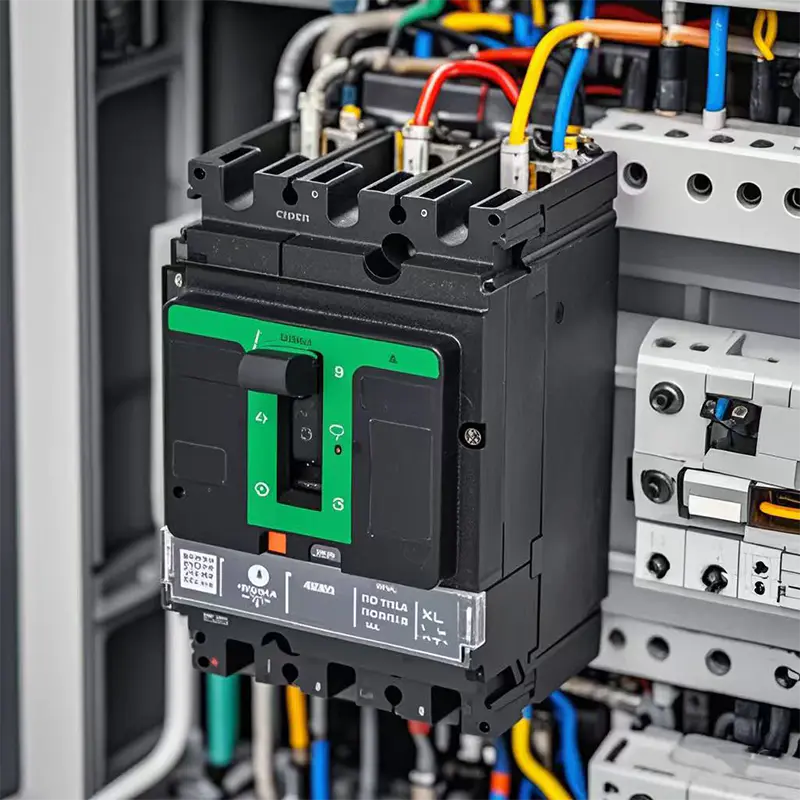

MT-NSX 3/4P 100A-630A AC støbt kabinet afbryder til industri og kommerciel Mingtuo, Kina Engros MT-NSX 3/4P 100A-630A AC-støbt kasseafbryder til industrielle og kommercielle distributionsleverandører og MT-N... Se produkt →

ICCB-systemer vs. støbt hus vs. luftafbrydere

En direkte sammenligning tydeliggør, hvor hver teknologi passer ind i lavspændingsdistribution.

Tabellen gør én pointe klart: ICCB'er optager rummet mellem højtydende støbte husafbrydere og luftafbrydere. De giver det meste af servicevenligheden og selektiviteten af ​​en ACB i en pakke, der nemt kan integreres i kompakt koblingsudstyr. Afvejningerne optræder i ekstremerne. Under ca. 800 A er en velbygget MCCB mere økonomisk. Over 3.200 A, eller når tavlen allerede er dimensioneret omkring standard ACB-rum, bliver en luftafbryder det praktiske valg.

Hvor isolerede afbrydersystemer tjener deres plads

ICCB-systemer er sjældent den billigste løsning, men de bliver den rigtige mulighed, når tre forhold overlapper hinanden: Feederen har brug for en reel strømførende margin, beskyttelsesundersøgelsen kræver justerbare kurver, og vedligeholdelse uden langvarig nedlukning forventes. Typiske installationer omfatter:

• Lavspændingstavler og motorkontrolcentre, hvor hoved- eller bindepositioner kræver udtræksservice.
• Højhuse og kommercielle foderautomater, hvor der er trangt om elektrisk rum.
• Industrielle anlæg med kontinuerlige processer, hvor selektivitet og hurtig udskiftning reducerer nedetiden.
• Datacentre, hospitaler og andre kritiske faciliteter med dobbelt feeds, automatisk overførsel eller generator backup.
• UPS-udgangs- og bypass-kredsløb, hvor elektroniske overstrømsrelæer koordinerer med opstrøms transformerbeskyttelse.

I hvert tilfælde er den afgørende faktor overstrømsenheden og koblingsanlæggets konfiguration. Hvis en fast termisk-magnetisk afbryder ikke kan levere koordinationskurven, flytter projektet til en elektronisk turklasse. Hvis tavlelayoutet også kræver udtrækskonstruktion, specificerer du reelt et ICCB-system eller en luftafbryder.

Hvad skal du kontrollere, før du angiver et ICCB-system

En specifikation, der ligner en simpel aktuel vurdering, kan skjule flere tekniske detaljer. Gennemfør disse punkter, før du forpligter dig til en breaker-klasse.

1. Kontinuerlig vurdering og rammemargin. Vælg en ramme svarende til eller over lederampaciteten, med plads til fremtidig vækst.
2. Afbrydelse af vurderinger. Verificer både ultimativ og servicebrudskapacitet i forhold til det beregnede fejlniveau.
3. Overstrømsrelæs funktioner. Bekræft, at indstillinger for lang tid, kort tid, øjeblikkelig og jordfejl er tilgængelige og kan justeres på stedet.
4. Selektivitetskoordinering. Tjek koordinering med opstrøms transformerbeskyttelse og nedstrøms feedere, inklusive korttidsmodstand.
5. Udtræk eller fast konstruktion. Afgør, om installationen skal udskiftes afbryder uden at afbryde strømskinnen.
6. Tilbehør og kommunikation. Inkluder underspændingsudløsning, shuntudløsning, hjælpekontakter eller buskommunikation, hvis det kræves.
7. Servicebetingelser. Anvend derating for omgivelsestemperatur, højde, luftfugtighed eller korrosive miljøer.
8. Standarder og certificering. Bekræft overholdelse af IEC 60947-2, UL 489 eller standarden for destinationsmarkedet.

Til applikationer i det øvre ICCB-bånd, eller når tavlen er bygget op omkring luftafbryderrum, er det naturlige alternativ en udtræksluftafbryder. Mingtuo elektrisks MT-2000-3200A udtræksluftafbryder til lavspændingsdistribution dækker 2.000 A til 3.200 A området med den udtrækskonstruktion og afbrydelsesydelse, der forventes af en hovedafbryder i den klasse.

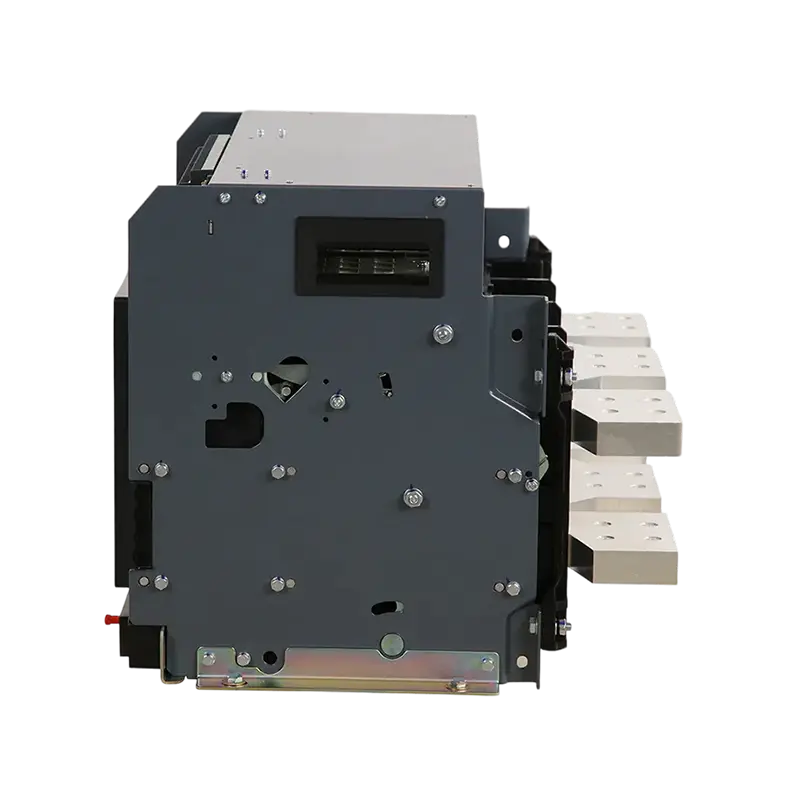

Lavspændingsfordelingsluftstrømafbryderleverandører, fabrik Mingtuo er engrosleverandører af 2000–3200A udtrækkelige lavspændingsdistributionsluftkredsløbsafbrydere og lavspændingsluftafbryderfremstilling... Se produkt →

Tilpasning af teknologien til applikationen

Den bedste klasse er sjældent den dyreste. En fastmonteret, højtydende MCCB håndterer mange foderautomater økonomisk. Et ICCB-system med elektronisk udløsning passer, når selektivitet og justerbarhed betyder noget. En udtrækning ACB vinder, når omstillingen er stor, strømmen overstiger ca. 3.200 A, eller vedligeholdelsesstrategien favoriserer fuld udtrækbarhed. Hvert trin op i klassen tilføjer omkostninger og fodaftryk, så fejlniveau, koordinering og servicebehov bør styre beslutningen.

Det tilgængelige produktsortiment fra en enkelt producent kan forenkle denne beslutning. På den støbte kasseside dækker MTNSX-serien strømfordeling fra 100 A til 1.600 A til fastmonterede feeder-applikationer. På luftsiden er NT/NW avanceret luftafbryder vurderet fra 1.600 A til 6.300 A betjener faste og udtrukne hoved- og bindepositioner, der strækker sig ud over de praktiske grænser for ICCB-rammer.

Avanceret luftstrømafbryder 1600A–6300A til faste og udtræksinstallationer Sup Mingtuo, Kina Engros avanceret luftkredsløbsafbryder 1600A–6300A til leverandører af faste og udtræksinstallationer og avancerede luftkredsløb ... Se produkt →

Det er vigtigt at forstå isolerede kasseafbrydersystemer, fordi kategorien er præcis, hvor mange rigtige projekter har brug for beskyttelse: høj nok i ydeevne til at give selektivitet og servicevenlighed, kompakt nok til at passe til faktiske elektriske rum og veldokumenteret nok til at blive specificeret med tillid. Start med fejlberegninger og en selektivitetsundersøgelse, og ICCB-klassen viser sig ofte hverken at være et kompromis eller en luksus, men den rigtige pasform. Vores valg af lavspændings- og mellemspændingsafbrydere går gennem hele området fra MCCB til ACB til vakuumafbryder. For specifikke krav om tavle kan ingeniørteamet på Mingtuo Electric kan gennemgå rammestørrelser, udløserenheder og udtræksarrangementer i forhold til din lastprofil.
